تركيبات الفلنجة: متى ولماذا يتم استخدامها

مقدمة

قد يكون اختيار التوصيل الصحيح لنظام الأنابيب أمرًا صعبًا، خاصة عند التعامل مع خطوط الضغط العالي، أو المعدات المعرضة للاهتزاز، أو السوائل التي تتطلب تحكمًا صارمًا في التسرب. توفر التركيبات ذات الحواف حلاً قويًا، مما يوفر إحكامًا موثوقًا به وسهولة الصيانة والتوافق مع مجموعة من مواد الأنابيب وأقطارها. إن فهم متى تكون الحافة هي الخيار الأمثل يساعد المهندسين والفنيين على تحقيق التوازن بين الأداء والسلامة والكفاءة التشغيلية. سوف يكتسب القراء نظرة ثاقبة حول التطبيقات الرئيسية، واعتبارات التثبيت، والمتانة تحت الضغط، والمزالق الشائعة التي يجب تجنبها، وقائمة مرجعية عملية لاتخاذ قرارات واثقة.

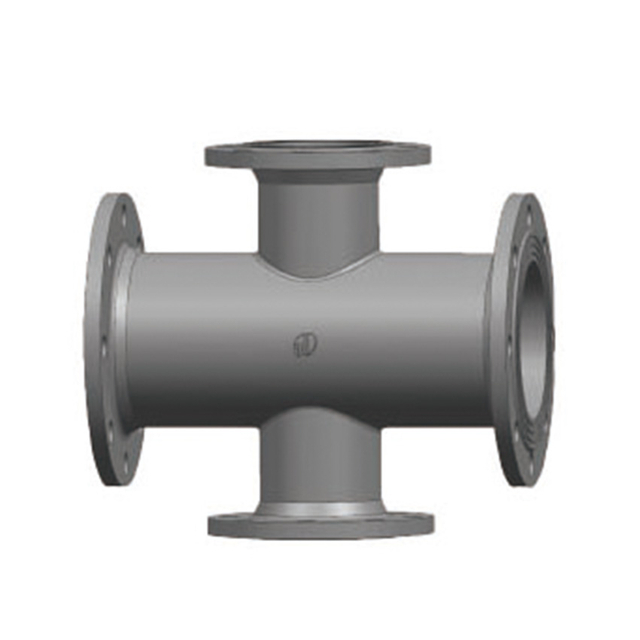

تحديد الأوضاع المناسبة لتركيبات الفلنجة

تتطلب الخطوط الكبيرة أو ذات الضغط العالي فلنجات

تعتبر التركيبات ذات الحواف مناسبة بشكل خاص لشبكات الأنابيب التي يزيد قطرها الخارجي عن 7/8 بوصة وللأنظمة التي تعمل تحت ظروف الضغط العالي. على عكس التركيبات الهيدروليكية الملولبة أو القياسية، تقوم الفلنجات بتوزيع قوة التثبيت عبر مسامير متعددة، مما يحافظ على السلامة الميكانيكية حتى عندما تصل ارتفاعات الضغط إلى 5000 رطل لكل بوصة مربعة للرمز 61 أو 6000 رطل لكل بوصة مربعة للأنظمة الكود 62. يسمح تصميمها القوي بالاتصالات في خطوط الأنابيب المعدنية الصلبة حيث تكون النقابات التقليدية مرهقة أو باهظة التكلفة. يضمن الاتصال السطحي الأوسع للشفة إحكامًا آمنًا ضد التسربات، خاصة في الخراطيم أو الأنابيب التي تحمل السوائل المتطايرة. بالنسبة للمهندسين الذين يصممون دوائر هيدروليكية عالية الضغط، فإن اختيار نوع الحافة الصحيح - مثل Weld Neck أو Slip-On - يمكن أن يؤثر بشكل مباشر على كل من السلامة وطول عمر النظام.

الأنظمة التي تتطلب الوصول المتكرر أو الصيانة

تتفوق التركيبات ذات الحواف في السيناريوهات التي تتطلب فحصًا دوريًا أو تنظيفًا أو استبدالًا لمقاطع خطوط الأنابيب. ومن خلال فك مجموعة من البراغي، يمكن فصل المقاطع دون قطع أو تفكيك الشبكة المحيطة، مما يقلل بشكل كبير من وقت التوقف عن العمل. تستفيد فرق الصيانة من نقاط الوصول المعيارية التي تعمل على تبسيط عمليات تبديل المكونات وتسمح بإعادة تكوين النظام بسرعة. نصيحة احترافية: تأكد دائمًا من تثبيت الحشية أو الختم الدائري بشكل صحيح قبل إعادة التجميع لمنع التسربات الدقيقة التي يمكن أن تتطور تحت عملية الضغط العالي. يعد تخطي اختبارات عزم الدوران أو محاذاة الشفاه بشكل غير صحيح من الأخطاء الشائعة التي تؤثر على موثوقية النظام. يضمن دمج تركيبات الفلنجة في البيئات التي تتطلب صيانة كثيرة إمكانية إجراء عمليات الفحص والتعديلات الطفيفة بكفاءة، مما يؤدي إلى تجنب الانقطاعات التشغيلية المكلفة.

مساحات التثبيت المدمجة أو المقيدة

في تخطيطات المعدات الضيقة أو الآلات الصناعية ذات الخلوص المحدود لمفتاح الربط، تمكن تركيبات الحافة من التجميع بدون خلوص. على عكس الصواميل الكبيرة الملولبة التي قد تتطلب دورانًا كاملاً أو أدوات ممتدة، يمكن ربط البراغي الموجودة على الوصلات ذات الحواف بشكل تسلسلي في المناطق المحصورة. تعتبر مرونة التصميم هذه ذات قيمة خاصة في معدات البناء المتنقلة أو المشعبات الهيدروليكية حيث تكون المساحة مرتفعة. يمكن لفرق التركيب محاذاة المكونات عموديًا أو إدخالها في الخط دون إزعاج الأنابيب المجاورة، مما يقلل من خطر سوء المحاذاة أو التلف العرضي. بالإضافة إلى ذلك، فإن استخدام التركيبات ذات الحواف الهيدروليكية عالية الضغط في الإعدادات المدمجة يسمح بتطبيق عزم الدوران بشكل متسق، وهو أمر بالغ الأهمية للحفاظ على سلامة الضغط وتجنب الارتخاء الناجم عن الاهتزاز بمرور الوقت.

كيف تعمل تركيبات الفلنجة على تحسين موثوقية النظام

توزيع متساوي للحمل للاتصالات الآمنة

تعمل التركيبات ذات الحواف على تعزيز الاستقرار الميكانيكي من خلال توزيع قوة التثبيت بالتساوي عبر مسامير متعددة، مما يمنع نقاط الضغط الموضعية التي يمكن أن تؤثر على سلامة الختم. يسمح هذا التصميم للأنظمة التي تعمل تحت ضغوط تصل إلى 5000 رطل لكل بوصة مربعة (الرمز 61) أو 6000 رطل لكل بوصة مربعة (الرمز 62) بالحفاظ على ختم ثابت عبر توصيلات الأنابيب أو الخراطيم. غالبًا ما يختار المهندسون فلنجات اللحام أو الشفاه سهلة الارتداء لخطوط الأنابيب التي تتطلب محاذاة صلبة، مما يضمن نقل عزم الدوران المطبق أثناء التثبيت بشكل موحد. نصيحة احترافية: قم دائمًا بربط البراغي بنمط متقاطع لمنع تزييف الشفة والضغط غير المتساوي للحشية، وهي الأسباب الشائعة للتسربات البطيئة في الأنظمة الهيدروليكية عالية الضغط.

مقاومة الاهتزازات والصدمات وارتفاع الضغط

تواجه شبكات الأنابيب الموجودة على المعدات المتنقلة أو في الآلات الصناعية قوى جانبية متكررة وضغطًا مرتفعًا واهتزازًا ميكانيكيًا. تعمل التركيبات ذات الحواف على تخفيف هذه التحديات من خلال الجمع بين أنماط البراغي القوية مع الصلابة المتأصلة في الحواف المعدنية، والحفاظ على المفاصل آمنة عند المرفقين، وأطراف الخراطيم، والوصلات المتعددة. بالمقارنة مع التركيبات الملولبة الكبيرة، تكون الفلنجات أقل عرضة للارتخاء تحت الصدمات الميكانيكية المتكررة. يؤدي اختيار نوع الحافة المناسب للحمل المتوقع واستخدام مواد عالية القوة مثل الفولاذ المقاوم للصدأ أو الفولاذ الكربوني إلى تحسين المتانة. أبلغت فرق الصيانة عن عدد أقل من حالات فشل الاتصال في الأنظمة التي تستخدم مجموعات ذات حواف للخطوط عالية الاهتزاز، خاصة في تطبيقات البناء والمعدات الهيدروليكية.

خيارات الختم الفعالة

تستوعب الوصلات ذات الحواف مجموعة من حلول الختم، بما في ذلك موانع التسرب والجوانات ذات الحلقة الدائرية، مما يوفر منعًا موثوقًا للتسرب حتى مع السوائل المسببة للتآكل أو المتطايرة أو الكاوية. يسمح تصميم سطح التلامس بختم نقطة واحدة، مما يبسط المحاذاة ويقلل من خطر التسربات الالتفافية. بالنسبة للسوائل العدوانية، فإن اختيار مواد الحشية المتوافقة كيميائيًا - مثل PTFE، أو مزيج المطاط الصناعي، أو المركبات المتخصصة - يضمن طول العمر والأداء المتسق. نصيحة احترافية: افحص أسطح الحشية للتأكد من عدم وجود خدوش دقيقة قبل التجميع؛ حتى العيوب البسيطة يمكن أن تؤثر على أختام الضغط العالي. إن قدرة التركيبات ذات الحواف على دمج خيارات الختم المتعددة تميزها عن الوصلات الملولبة أو الملحومة بالمقبس، خاصة في أنظمة طاقة السوائل التي تتطلب الدقة والموثوقية.

مقارنة الشفاه بطرق الاتصال الأخرى

تركيبات مترابطة مقابل الشفاه

تظل التركيبات الملولبة خيارًا عمليًا لخطوط الأنابيب الصغيرة ذات الضغط المنخفض حيث تكون التكلفة والبساطة من الأولويات. إنهم يعتمدون على خيط NPT المستدق للحفاظ على الختم، لكن عزم الدوران أو الاهتزاز المفرط يمكن أن يضر بسلامتهم. على النقيض من ذلك، تقوم التركيبات ذات الحواف بتوزيع قوى التثبيت عبر مسامير متعددة، مما يقلل من خطر التسربات في الأنظمة الأكبر أو ذات الضغط العالي. نصيحة احترافية: عند الانتقال من التوصيلات الملولبة إلى التوصيلات ذات الحواف في التركيبات الحالية، يجب على المهندسين التحقق من أن القطر الخارجي للأنبوب وسمك الجدار متوافقان مع نوع الحافة المحددة لمنع عدم المحاذاة أو الضغط الزائد للحشيات.

المفاصل الملحومة مقابل الشفاه

توفر الوصلات الملحومة وصلات دائمة عالية المقاومة للتسرب ومناسبة لخطوط الأنابيب المعدنية المستمرة، خاصة في التطبيقات الكيميائية أو تطبيقات درجات الحرارة العالية. ومع ذلك، فإن ديمومتها يمكن أن تصبح قيدًا عند الحاجة إلى الصيانة أو الفحص. تتفوق التركيبات ذات الحواف في الأنظمة التي يكون فيها التفكيك السريع أو الاستبدال المعياري مفيدًا. على سبيل المثال، تسمح الفلنجات سهلة الارتداء أو اللحام ذات العنق بإزالة المقاطع دون قطع أو إعادة لحام، مما يقلل من وقت التوقف عن العمل والاضطرابات التشغيلية. غالبًا ما تفوق اعتبارات قابلية الخدمة ميزة القوة الإضافية للحام في المعدات الهيدروليكية المتنقلة أو الأنظمة الصناعية عالية الاهتزاز.

المحولات الهيدروليكية مقابل الشفاه

توفر المحولات الهيدروليكية، بما في ذلك الأنواع ذات الخيوط المستقيمة أو ذات الختم الوجهي SAE J518، اتصالات موثوقة للضغوط المعتدلة والترتيبات المدمجة. ومع ذلك، عند التعامل مع الخراطيم ذات القطر الكبير أو خطوط الضغط العالي المصنفة بموجب الكود 61 أو الكود 62، فإن التركيبات ذات الحواف توفر أداءً فائقًا. يضمن تصميمها المثبت بمسامير تطبيقًا متساويًا لعزم الدوران ويستوعب موانع التسرب الحلقية أو الحشية، مما يعزز منع التسرب في السوائل المتطايرة أو عالية الضغط. تعمل الفلنجات أيضًا على تبسيط المحاذاة عند توصيل المضخات أو المشعبات أو منافذ نهاية الخرطوم، حيث قد تتطلب المحولات الهيدروليكية أدوات توصيل أو محولات معقدة.

الحالات التي قد لا تكون فيها تركيبات الفلنجة مثالية

أنظمة صغيرة أو منخفضة الضغط أو صديقة للتكلفة

يمكن إجراء هندسة زائدة للتركيبات ذات الحواف من أجل أنابيب السباكة البسيطة أو خطوط الأنابيب ذات الضغط المنخفض حيث تكفي التركيبات الملولبة أو المضغوطة. في التطبيقات المنزلية أو الصناعية الخفيفة، قد يؤدي تركيب الفلنجة إلى زيادة تكاليف المواد والعمالة دون تحقيق فوائد أداء ملموسة. يمكن أن يؤدي استخدام تجهيزات ذات حواف في مثل هذه السياقات إلى تعقيد إجراءات التثبيت والصيانة بشكل غير ضروري، خاصة عندما تنخفض أقطار الأنابيب عن 1 بوصة وتبقى ضغوط التشغيل أقل من 150 رطل لكل بوصة مربعة. يضمن تقييم متطلبات النظام بعناية أن طريقة الاتصال تتوافق مع احتياجات الأداء وقيود الميزانية.

عدم تطابق المواد أو خطر التآكل

يمكن أن يؤدي الاقتران غير الصحيح بين مواد الفلنجة والأنابيب إلى تسريع التآكل أو التدهور الجلفاني. على سبيل المثال، يمكن أن تؤدي الفلنجات المصنوعة من الفولاذ المقاوم للصدأ والمتصلة بأنابيب الفولاذ الكربوني إلى حدوث تآكل كلفاني إذا كان النظام يحتوي على سوائل موصلة. حواف الألومنيوم خفيفة الوزن ولكنها قد لا تتحمل السوائل الكاشطة أو شديدة الكاوية. يجب على المهندسين التحقق من توافق المواد مع السوائل المنقولة، والتعرض البيئي، والاختلافات المحتملة الكهروكيميائية لمنع الفشل المبكر. نصيحة احترافية: يمكن أن يؤدي استخدام حشوات العزل أو الطلاءات إلى تخفيف التفاعلات الكلفانية، مما يؤدي إلى إطالة عمر الخدمة دون المساس بسلامة الختم.

إهمال الصيانة أو التثبيت غير السليم

تعتمد التركيبات ذات الحواف على وضع الحشية أو الحلقة المناسبة وعزم الدوران المتحكم فيه للحفاظ على التشغيل الخالي من التسرب. يمكن أن تؤدي الفلنجات المنحرفة، أو عدم ثبات المسامير بشكل متساوٍ، أو أسطح الختم التالفة إلى حدوث تسربات بسرعة، خاصة في الأنظمة ذات الضغط العالي أو المعرضة للاهتزاز. حتى أقوى الشفاه ذات الكود 61 أو الكود 62 يكون أداؤها ضعيفًا إذا تم تجاهل إجراءات التثبيت. يعد الفحص المنتظم والتسلسل الصحيح للمسامير والالتزام بمواصفات عزم الدوران أمرًا ضروريًا للحفاظ على الأداء الميكانيكي والهيدروليكي المقصود.

إجراء المكالمة النهائية: اختيار التركيب ذو الحواف

قم بتقييم معلمات النظام الرئيسية أولاً

يبدأ اختيار التركيبات ذات الحواف المناسبة بتقييم معلمات النظام الأساسية. يجب على المهندسين التحقق من ضغط التشغيل ونطاق درجة الحرارة والقطر الخارجي للأنبوب ومعرفه ونوع السائل الذي يتم نقله. غالبًا ما تتطلب الأقطار الأكبر أو الضغوط الأعلى لحام الرقبة أو الشفاه سهلة الارتداء للحفاظ على سلامة الختم. يعد توافق السوائل أمرًا بالغ الأهمية أيضًا؛ قد تتطلب السوائل المسببة للتآكل أو الكاشطة الفولاذ المقاوم للصدأ أو مواد حشية مقاومة كيميائيًا. يضمن اتباع تسلسل اختيار منهجي أن التركيبات المختارة تلبي متطلبات الأداء دون المبالغة في الهندسة أو المساس بالسلامة.

تأكيد المعايير وتقييمات الضغط

يوفر الامتثال لمعايير الصناعة الثقة في الموثوقية الميكانيكية والهيدروليكية للتركيبات ذات الحواف. تحدد معايير ANSI وASME وASTM وDIN أبعاد الحافة وفئات الضغط ومواصفات المواد. يضمن الالتزام بتصنيفات الكود 61 أو الكود 62 أن التركيبات يمكنها تحمل ضغوط التصميم التي تتراوح بين 5000 إلى 6000 رطل لكل بوصة مربعة دون التعرض لخطر التسرب أو التشوه. نصيحة احترافية: قم دائمًا بمراجعة أوراق بيانات الشركة المصنعة للتأكد من أن الحافة وأنبوب التزاوج يلبيان نفس المعيار، مما يمنع حالات الفشل المرتبطة بعدم التطابق في الأنظمة الهيدروليكية عالية الضغط.

تقييم التركيب والصيانة والآثار المترتبة على التكلفة

يؤثر اختيار التركيبات ذات الحواف على تعقيد التركيب، ودورات الصيانة، والتكلفة الإجمالية للنظام. تعمل وصلات الحافة المثبتة بمسامير على تقليل وقت التجميع مقارنةً باللحام، خاصة في المناطق المحصورة أو التي لا يوجد بها خلوص. تسمح الفلنجات المعيارية بإزالة الأقسام للفحص أو الاستبدال، مما يقلل من وقت التوقف عن العمل وتكاليف العمالة المرتبطة به. إن تقييم هذه العوامل في مقابل قيود الميزانية يمكن أن يكشف عن فوائد التكلفة الخفية التي تتجاوز سعر الشراء الأولي. بالنسبة للخطوط عالية الضغط والمعرضة للاهتزاز، فإن إعطاء الأولوية للتركيبات التي تبسط عملية إعادة التجميع وتضمن المحاذاة الدقيقة يحسن الموثوقية على المدى الطويل.

استخدم قائمة مراجعة القرار قبل الطلب

قبل الانتهاء من عملية الشراء، يمكن لقائمة المراجعة المنظمة أن تمنع أخطاء المواصفات الشائعة. تشمل المعايير الحاسمة حجم الحافة، والمواد، ومعدل الضغط، ونوع الختم (الحلقة O أو الحشية)، وإمكانية الوصول للتركيب والصيانة، والتوافق مع سائل التشغيل. تتضمن الاعتبارات الإضافية أحمال الاهتزاز المتوقعة وبدلات التمدد الحراري والالتزام بالمعايير ذات الصلة. إن دمج هذه المعلمات في أداة تقييم واحدة يسمح للمهندسين وفرق المشتريات باتخاذ قرارات مستنيرة وفعالة.

خاتمة

يضمن التقييم الدقيق لمتطلبات النظام أن التركيبات ذات الحواف توفر التوازن الصحيح بين القوة والموثوقية وإمكانية الخدمة. يساعد النظر في عوامل مثل حجم الأنبوب والضغط والاهتزاز واحتياجات الصيانة في تحديد متى تكون الحافة مفضلة على التوصيلات الملولبة أو الملحومة أو الهيدروليكية.

منتجات من Shanxi Jin Steel Casting Co.,Ltd. نقدم تجهيزات فلنجة مصممة هندسيًا تتوافق مع معايير الصناعة، وتدعم التثبيت الفعال، وأداء الختم المتسق، والصيانة المبسطة. ومن خلال اتباع قائمة مرجعية منظمة لتوافق المواد وعزم الدوران والفحص، يمكن للمهندسين تحسين أداء خطوط الأنابيب مع تقليل وقت التوقف عن العمل والمخاطر التشغيلية.

التعليمات

س: ما هي تركيبات الحواف المستخدمة؟

ج: تقوم التركيبات ذات الحواف بتوصيل الأنابيب والصمامات والمضخات بشكل آمن، مما يوفر إحكامًا موثوقًا به ويسمح بالتجميع والصيانة والتفكيك بسهولة في الأنظمة الصناعية أو أنظمة الضغط العالي.

س: متى يجب أن أختار التركيب ذو الحواف عبر الوصلة الملولبة؟

ج: تُفضل التركيبات ذات الحواف للأنابيب ذات القطر الكبير، وخطوط الضغط العالي، والأنظمة المعرضة للاهتزاز، أو عند الحاجة إلى الصيانة المتكررة.

س: هل يمكن للتجهيزات ذات الحواف أن تمنع التسربات بشكل أفضل من الوصلات الملحومة؟

ج: تحافظ التركيبات ذات الحواف المثبتة بشكل صحيح مع الحشيات أو الأختام الحلقية على إحكام الغلق ويمكن أن تكون أكثر قابلية للخدمة من الوصلات الملحومة في الأنظمة التي تتطلب فحصًا دوريًا.

س: ما هي المواد المستخدمة عادة للتجهيزات ذات الحواف؟

ج: يعتبر الفولاذ المقاوم للصدأ، والفولاذ الكربوني، والألمنيوم، والنحاس نموذجيًا، ويتم اختيارهم لمقاومة التآكل، وتوافق السوائل، والقوة الميكانيكية.

س: هل التركيبات ذات الحواف مناسبة للمساحات المدمجة؟

ج: نعم، تسمح تصميمات الفلنجة ذات الخلوص الصفري بربط البراغي ومحاذاة المكونات في المناطق الضيقة حيث يصعب تركيب الوصلات الملولبة أو الملحومة.

س: كيف تؤثر تقييمات الضغط على اختيار التركيبات ذات الحواف؟

ج: الفلنجات المصنفة بموجب الكود 61 أو الكود 62 مناسبة للضغوط التي تصل إلى 5000-6000 رطل لكل بوصة مربعة، مما يضمن السلامة الميكانيكية ومنع التسرب في أنظمة الضغط العالي.
