تركيب الأنابيب

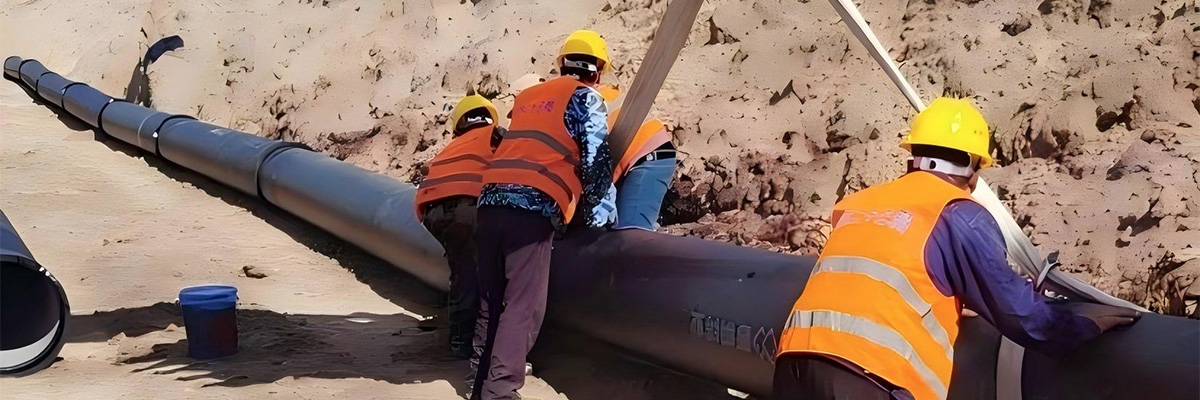

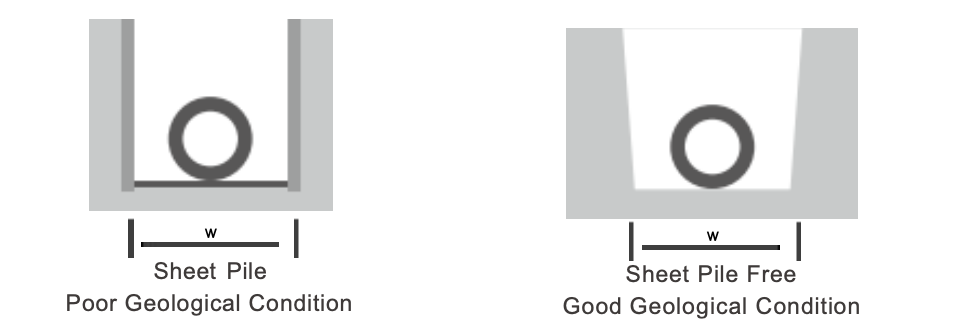

حفر الخندق

مخطط الخندق

عرض الخندق القياسي لأنابيب حديد الدكتايل

الحجم الاسمي DN (مم)	عرض الخندق القياسي W (مم)	الحجم الاسمي DN (مم)	عرض الخندق القياسي W (مم)
80	680	700	1300
100	700	800	1400
150	750	900	1500
200	800	1000	1600
250	850	1100	1700
300	900	1200	1800
350	950	1400	2000
400	1000	1500	2100
450	1050	1600	2200
500	1100	1800	2400
600	1200	2000	2600

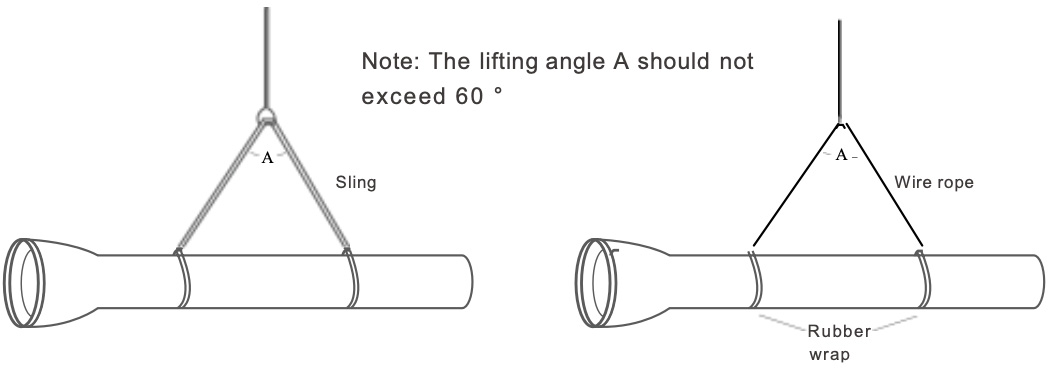

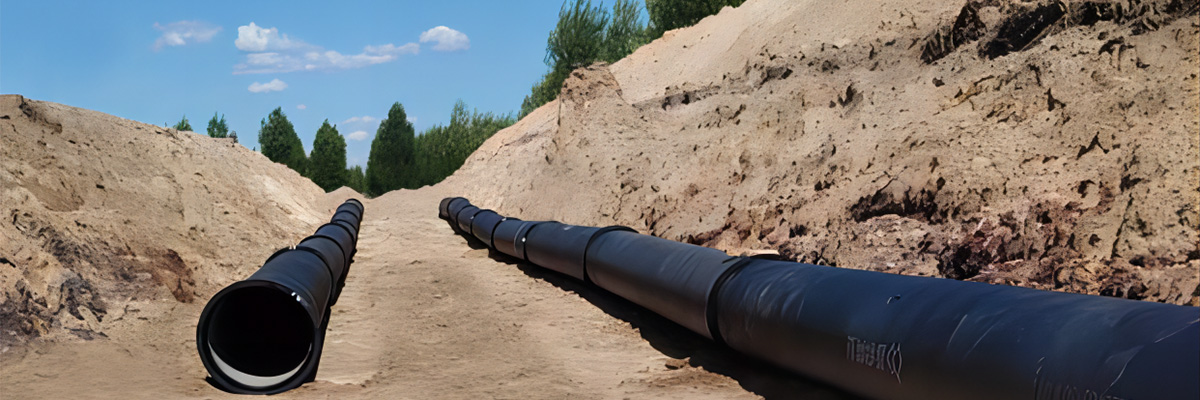

وضع الأنابيب

تركيب حنفية دفع على أنبوب حديد الدكتايل من النوع T

تنظيف المقبس والحنفية

قم بتنظيف المقبس والحنفية جيدًا، وأدخل حلقة الختم المطاطية، وتحقق مما إذا كانت جميع الاتجاهات المواجهة مناسبة ومثبتة بشكل صحيح.

تركيب حلقة الختم المطاطية

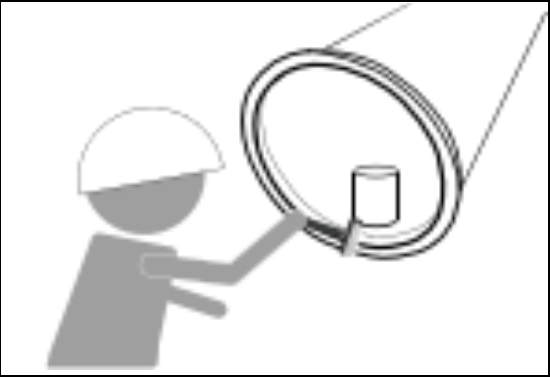

أدخل حلقة الختم المطاطية (أنبوب ذو قطر صغير)

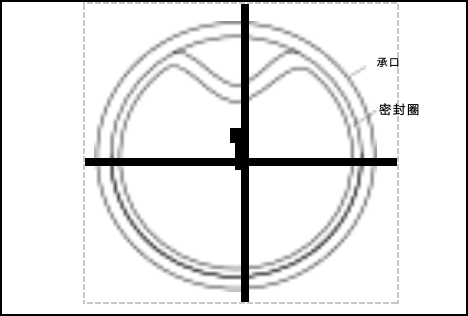

أدخل حلقة الختم المطاطية في التجويف، مما يجعلها على شكل قلب أو 8، ثم أدخل النصف السفلي أو العلوي والسفلي من حلقة الختم المطاطية في الأخاديد الموجودة في المقبس.

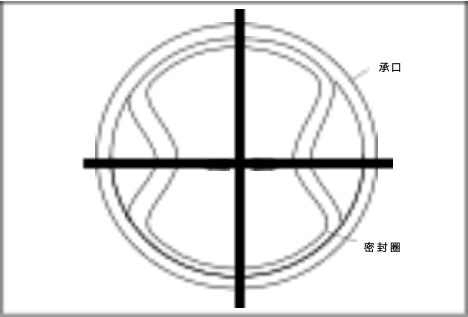

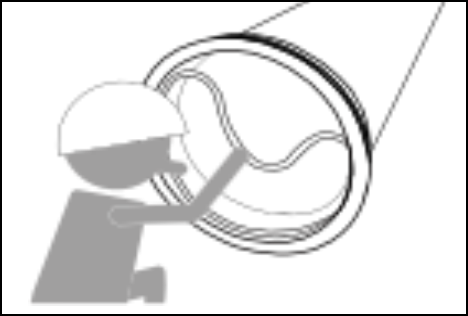

أدخل حلقة الختم المطاطية (أنبوب ذو قطر كبير)

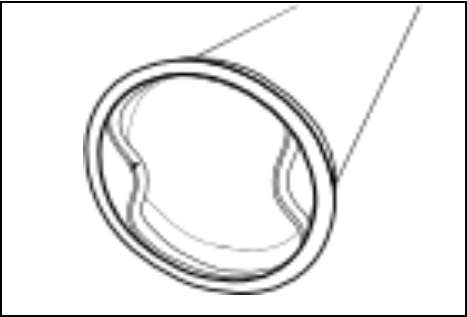

قم بمحاذاة خط العلامات الأبيض الموجود على حلقة الختم المطاطية مع خط العلامات الموجود على السطح النهائي للمقبس، ثم أدخل حلقة الختم المطاطية في المقبس على شكل زهرة كما هو موضح في الشكل التالي. (تأكد من أن محيط حلقة الختم المطاطية يواجه أخدود الختم المناسب.)

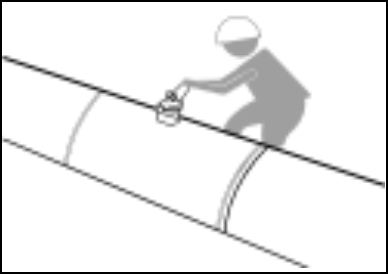

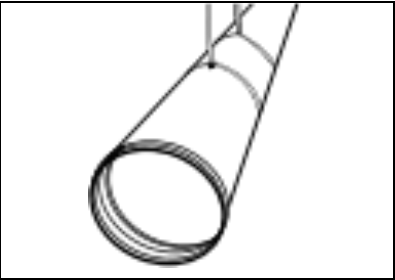

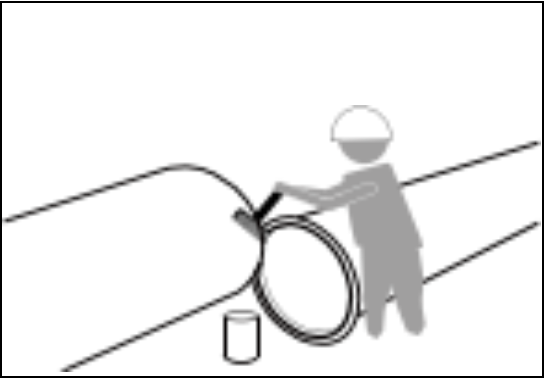

بعد إزالة الغبار والشوائب، ضع طبقة من مادة التشحيم على المنطقة الممتدة من نهاية المقبس إلى داخل الخط الأبيض والسطح الداخلي لحلقة الغلق المطاطية.

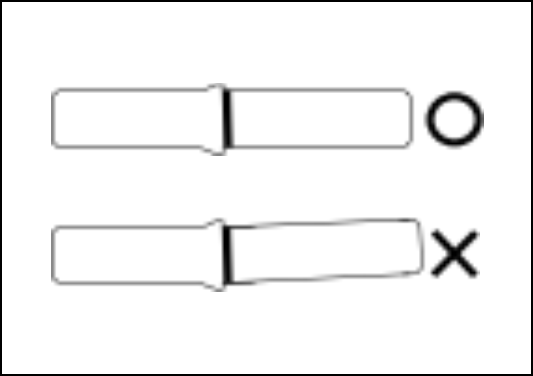

تأكد من أن الحنفية مشطوفة، وإلا فإن الحواف المربعة أو الحادة قد تتسبب في تلف أو إزاحة حلقة الختم وتسبب التسرب. عند قطع الأنابيب في موقع البناء، يجب استخدام ملف أو مطحنة ثقيلة لشطب المقبس وإزالة الحواف الحادة.
قم بمحاذاة الحنفية مع المقبس، ثم أدخلها في مقبس الأنبوب.

استخدام أدوات التوصيل

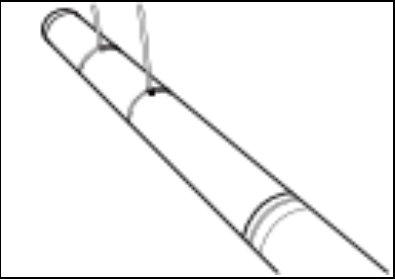

تستخدم الأنابيب التي يبلغ قطرها DN700-1200 مزلقتين لقضيب التحكم عند التوصيل، بينما تستخدم الأنابيب التي يبلغ قطرها DN1400-2000 ثلاثة مزلقات لقضيب التحكم

استخدام أدوات التوصيل
تستخدم الأنابيب التي يبلغ قطرها DN700-1200 قضيبي تحكم، ادفع طرف حنفية الأنبوب إلى داخل المقبس.
عند الدفع للداخل، تأكد من أن الوصلة مستقيمة.

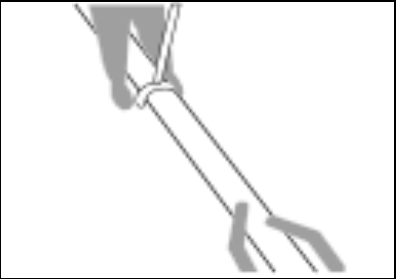

يمكن دفع الأنابيب ذات القطر الصغير باستخدام قضيب طويل وشوكة. بالنسبة للأنابيب ذات القطر الكبير، يلزم إضافة كتل سلسلة، وساحبات قضبان دوارة، وما إلى ذلك عند التوصيل، بينما تستخدم الأنابيب التي يبلغ قطرها DN1400-2000 ثلاثة منزلقات لقضبان التحكم

جدول كمية كتلة السلسلة لتركيب أنابيب حديد الدكتايل

الحجم الاسمي DN (مم)	معلمات كتلة السلسلة (الحمولة)	عدد كتل السلسلة (PCS)
DN1 00200	1	1
DN300 ~ 400	2	1
DN500 ~ 600	5	1
DN700 ~ 800	5	1
DN900 ~ 1000	5	2
DN1200 ~ 1400	8	2~3
DN1600 ~ 2000	10	2~3

زاوية الانحراف

عندما يكون انحراف خط الأنابيب مطلوبًا، يمكن استخدام طريقة انحراف خط الأنابيب عند المفصل ضمن نطاق الانحراف الزاوي المسموح به.

الحجم الاسمي DN (مم)	زاوية الانحراف المسموح بها
80-200	5.
250-350	4.
400	30 30'
450-600	30
700-900	20 30 '
1000-2000	2.

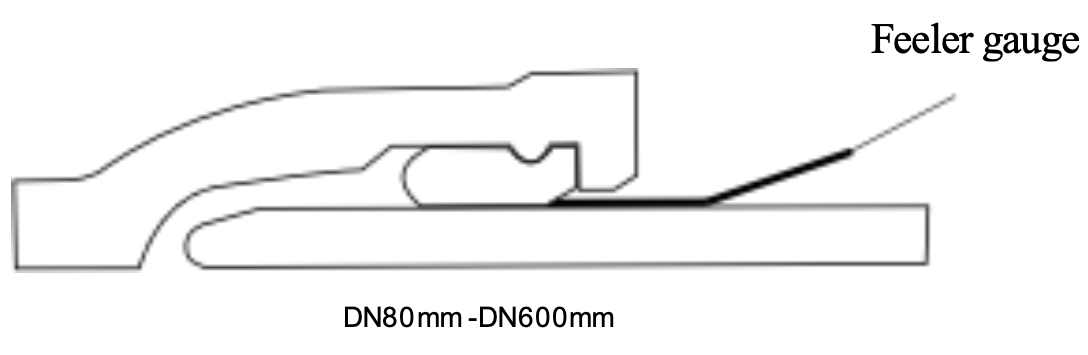

تحقق من موضع حلقة الختم

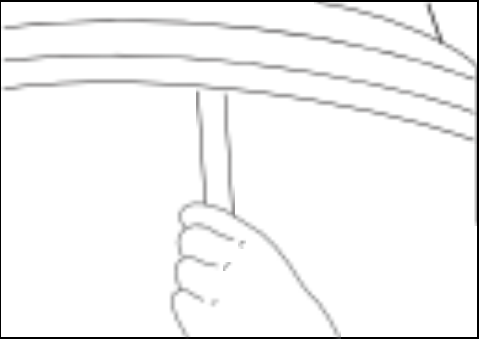

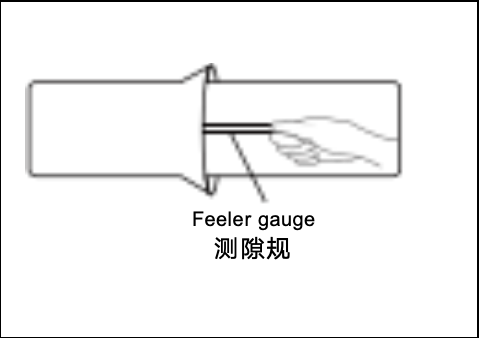

أدخل مقياس استشعار في الفجوة بين التجويف والصنبور، وتحقق من محيط التجويف للتأكد من أن موضع حلقة الغلق مناسب

DN	ف-10	DN	ف-10	DN	ف-10
DN	مفصل من النوع T	DN	مفصل من النوع T	DN	مفصل من النوع T
80	75	450	110	1400	230
100	78	500	110	1500	240
125	80	600	110	1600	250
150	85	700	140	1800	290
200	90	800	150	2000	309
250	95	900	165	2200	--
300	100	1000	175	2400	--
350	100	1100	190	2600	--
400	100	1200	205

الردم

يجب أن تكون التربة المستخدمة في ردم الخنادق خالية من الخبث أو الغبار أو النفايات أو الخضروات أو المواد العضوية أو الحصى أو الصخور أو التربة المتجمدة أو غيرها من المواد غير المناسبة. من ارتفاع 0.3 متر فوق قمة الأنبوب إلى قاع الرصيف، يمكن استخدام التربة التي تحتوي على الحصى، وبحجم أقصى لا يزيد عن 20 سم.

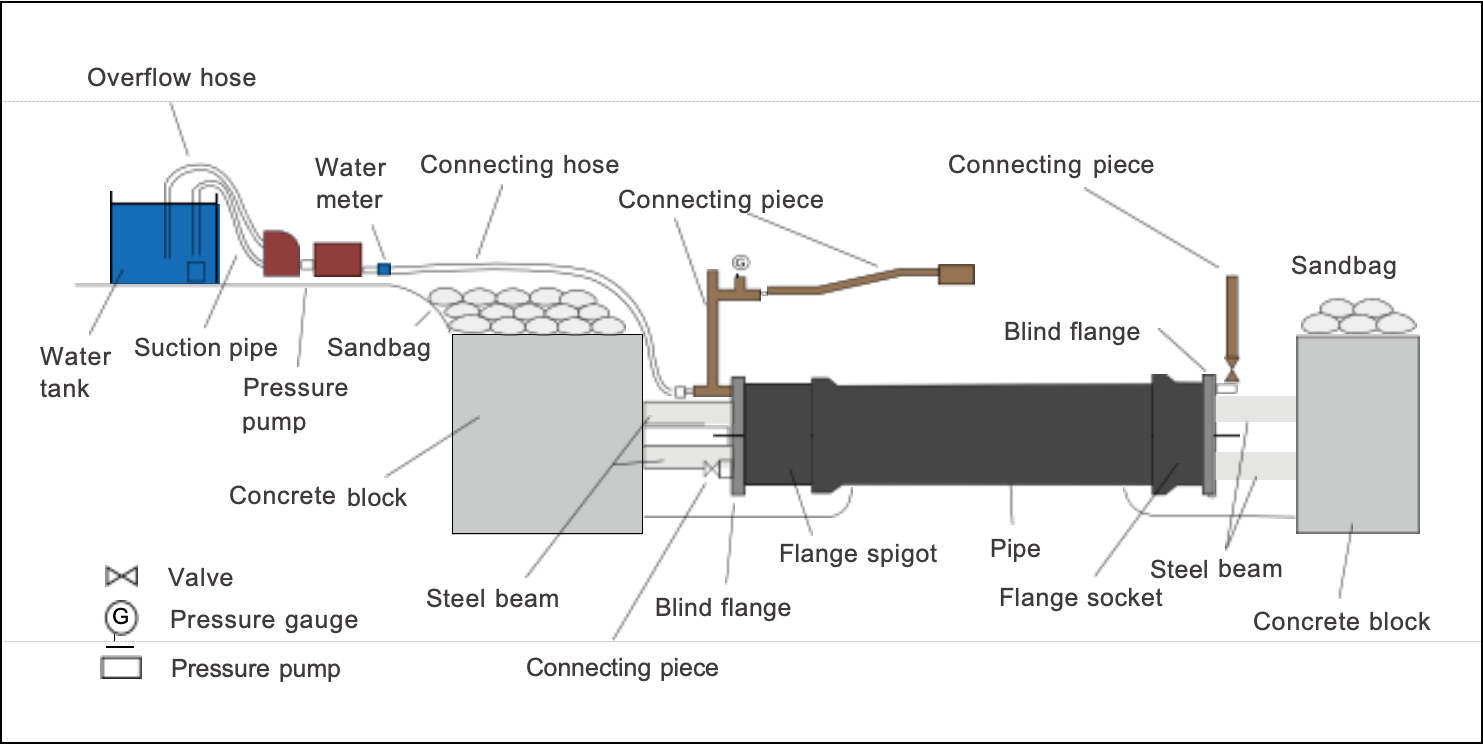

اختبار الضغط

بعد الردم، يتم إجراء اختبار الضغط للتحقق من موثوقية أدائه.
