المناولة والنقل والتخزين وأنابيب حديد الدكتايل

تعتبر أنابيب حديد الدكتايل من الأشياء الثقيلة ويجب توخي الحذر لضمان جودة الأنابيب أثناء المناولة. عند استخدام الرافعة الشوكية لتفريغ الأنابيب، تأكد من أن شفرة الشوكة لا تلحق الضرر بالأنبوب وبطانته وطلاءاته.

1.1 الاحتياطات

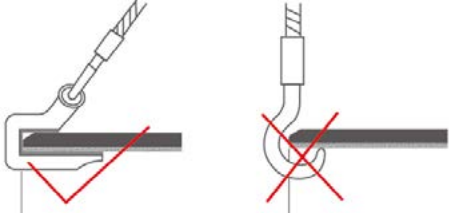

الرافعة أو الرافعة الشوكية متاحة للرفع، حيث يجب تطبيق خطافات خاصة، كما هو موضح في الشكل 1. يجب أن تكون الخطافات الخاصة عبارة عن خطاف فولاذي مبطن أو حزام من النايلون أو حبل سلكي فولاذي مغطى بالمطاط، حتى لا تتلف بطانة الأسمنت الداخلية وطبقة التشطيب الخارجية.

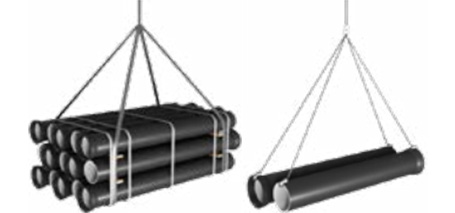

1.3.1 بالنسبة لأنابيب حديد الدكتايل المجمعة، يجب استخدام الحزام وأدوات الرفع المصممة لهذا الغرض لرفعها من أسفل الحزمة بأكملها. لا ينبغي بأي حال من الأحوال رفع الأنابيب أو الأشرطة مباشرة عن طريق الخطاف لتجنب تشوه التغليف أو كسر أشرطة التغليف أو انفصال الحزمة أثناء الرفع.
1.3.2 بالنسبة لأنابيب حديد الدكتايل المعبأة بكميات كبيرة، يجب استخدام خطاف أو حزام رفع مصمم لهذا الغرض لرفع واحد أو أكثر في كل مرة، كما هو موضح في الشكل 2؛

3.1 عند استخدام الرافعة الشوكية، يجب حماية أجزائها الملامسة للأنابيب أثناء المناولة، وخاصة شفرة الشوكة.

(1) في حالة النقل بالشاحنات أو السكك الحديدية. يجب تنظيف العربة أو العربة خالية من المواد الغريبة. وفي الوقت نفسه، يجب إعداد مخطط التحميل وفقًا لقدرة المركبة؛
(2) في حالة النقل بالشاحنات والسكك الحديدية، يجب وضع أسِرَّة خشبية على الأرض لتجنب الاتصال المباشر بين نهاية المقبس والأرضية. يمكن تحميل الأنابيب على السيارة في شكل حزم أو شكل هرمي أو ذو جوانب مستقيمة.
يتم بناء التحميل الهرمي من خلال وضع الأنبوب بين أزواج الأنابيب في الطبقة السابقة مع عكس المقبس في طبقات متتالية. يجب استخدام التحميل على الجوانب المستقيمة فقط عندما يكون للمركبات دعامات مصممة لهذا الغرض على طول جوانب المنصة، حيث يتم استخدام حوامل خاصة لفصل الطبقات لضمان عدم حدوث أي اتصال من المعدن إلى المعدن بين صفوف الأنابيب.
(3) أثناء التفريغ من السيارة، من الضروري تجنب سحب أو إسقاط الأنبوب مباشرة، سواء كان ملفوفًا أم لا، على الأرض، حتى على الأرض الرملية.

3.1 متطلبات موقع التكديس
3.1.1 يجب أن يكون التخزين مستوياً وقوياً، وتجنب
الأراضي المستنقعية؛
- أرض غير مستقرة.
- التربة المسببة للتآكل.
3.1.2 عند الوصول إلى موقع التخزين، يجب فحص الأنابيب وإذا كان هناك أي ضرر، يجب إصلاح الطلاء الداخلي أو الخارجي وسطح التوصيل، ويفضل أن يكون ذلك قبل التراص.
3.1.3 يجب وضع مسارين من الخشب تحت الأنابيب لتجنب ملامستها المباشرة للأرض، ويجب أن يكون الخشب المختار قوياً.
3.1.4 للتخزين طويل الأمد، يجب تغطية الأنابيب بالقماش أو القماش المنسوج، وذلك لحماية الأنابيب من الغبار أو الأوساخ.
3.2 ترتيبات التراص
3.2.1 يوجد بشكل رئيسي نوعان من ترتيبات التراص لأنابيب حديد الدكتايل: التراص المربع والتكديس الهرمي.

3.2.2 التكديس المربع: كما هو موضح في الشكل 3.
يجب وضع كل طبقة من الأنابيب بحيث تكون محاورها في الزاوية اليمنى لتلك الخاصة بالطبقة السابقة لتشكيل كومة ثابتة ومدمجة. تستقر الأنابيب مباشرة على تلك الموجودة أسفلها ويجب توخي المزيد من الحذر عند خفض الأنابيب
في موضعها لمنع تلف الطبقة الواقية والأغطية والتغليف.

3.2.3 تكديس الهرم كما هو موضح في الشكل 4.
يقع كل أنبوب بين أنبوبين أسفله مباشرة. يجب أن تكون محاور جميع الأنابيب في نفس الاتجاه ويجب عكس المقابس في طبقات متتالية.

مع الأخذ في الاعتبار قدرة تحمل الأنابيب الأساسية، يوصى بارتفاع التراص لأنابيب حديد الدكتايل K9 كما هو موضح في الجدول 1، والارتفاع المفضل لأنابيب حديد الدكتايل من الفئة C موضح في الجدول 2.
