دليل تركيب شفة لأنظمة الأنابيب

مقدمة

يمكن أن يؤدي تسرب المفصل أو نمط الترباس غير المتطابق أو فئة الضغط الخاطئة إلى تحويل توصيل الأنابيب البسيط إلى إيقاف تشغيل مكلف. اختيار التركيب ذو الحواف لا يتعلق فقط بالحجم؛ يعتمد ذلك على السائل والضغط ودرجة الحرارة وجدول الأنابيب ونوع الوجه والحشية واحتياجات الصيانة للنظام. بالنسبة للمهندسين والمشترين وفرق الصيانة، يساعد فهم هذه التفاصيل على منع أخطاء التثبيت وتحسين موثوقية الختم واختيار اتصال يعمل بأمان في ظروف الأنابيب الحقيقية.

ابدأ بشروط الخدمة، وليس بنوع الفلنجة

الضغط ودرجة الحرارة والسوائل تأتي أولاً

الخطوة الأولى في اختيار التركيبات ذات الحواف هي عدم اختيار رقبة ملحومة، أو سهلة الارتداء، أو ملولبة، أو عمياء. يجب أن يبدأ الاختيار ببيئة الخدمة لأن نفس الوصلة يمكن أن تعمل بشكل جيد في الماء البارد وتفشل بسرعة في البخار عالي الحرارة، أو الغاز الحامض، أو الملاط، أو الخدمة الكيميائية المسببة للتآكل. يُظهر ضغط التشغيل مقدار القوة التي يجب أن يحتويها المفصل، بينما تؤثر درجة حرارة التشغيل على كل من مادة الحافة وقدرة الحشية على تحمل الضغط. تكون فئة الضغط مفيدة فقط عندما يتم فحصها مقابل التصنيف الصحيح لدرجة حرارة الضغط.

السائل الموجود داخل الخط لا يقل أهمية عن الضغط. المياه النظيفة والهواء المضغوط والهيدروكربونات والمواد الكيميائية الكاوية والبخار ومياه البحر والطين الكاشطة كلها تخلق مخاطر مختلفة للتآكل أو التآكل أو التورم أو هجوم الحشية أو الاهتزاز. قد تكون التركيبات ذات الحواف غير القابلة للصدأ مناسبة لإحدى الوسائط المسببة للتآكل ولكنها غير ضرورية لخط المرافق الجاف. يستحق التدوير الحراري أيضًا الاهتمام لأن التمدد والانكماش المتكرر يمكن أن يقلل التحميل المسبق للمسمار ويخلق مسارات تسرب صغيرة بمرور الوقت.

حجم الأنابيب والجدول الزمني ونقطة الاتصال

يجب أن تتطابق التركيبات ذات الحواف مع الأنبوب ومكون التزاوج، وليس فقط حجم الأنبوب الاسمي المطبوع على الرسم. يحدد حجم الأنبوب الاسمي، أو NPS، عائلة الحجم العام، لكن جدول الأنابيب يؤثر على سمك الجدار والقطر الداخلي. بالنسبة لتصميمات لحام الرقبة والمقبس، يجب أن يتناسب تجويف الشفة مع جدول الأنابيب بحيث يظل التدفق سلسًا وتكون هندسة اللحام صحيحة. يمكن أن يؤدي تطابق التجويف السيئ إلى حدوث اضطراب أو انخفاض الضغط أو التآكل أو مشاكل في التجهيز أثناء التصنيع.

قطر دائرة الترباس ونمط ثقب الترباس لهما نفس القدر من الأهمية. قد لا تزال التركيبات ذات الحواف التي تبدو قريبة الحجم تفشل في التوافق مع الصمام أو فوهة المضخة أو وصلة الوعاء أو أي شفة أخرى إذا كانت فئة الضغط القياسية أو فئة الضغط مختلفة. لا يعني نفس NPS تلقائيًا نفس نمط الترباس أو نفس تصميم الوجه أو نفس قدرة الضغط. ولهذا السبب يجب فحص التركيبات ذات الحواف مقابل مكون التزاوج الفعلي قبل الشراء.

احتياجات الوصول إلى الصيانة والتفكيك

تعد إمكانية الخدمة أحد الأسباب الرئيسية لاستخدام التركيبات ذات الحواف بدلاً من الوصلة الملحومة الدائمة. غالبًا ما يلزم إزالة الصمامات والمصافي والمضخات والعدادات وأجهزة التنفيس ومنافذ الفحص أثناء الصيانة دون تدمير الأنابيب المحيطة. في هذه المواقع، يسمح الوصل المثبت بمسامير للفنيين بعزل القسم، وإزالة المكون، وفحص وجه الحشية، وإعادة تجميع الخط بعزم دوران يمكن التحكم فيه.

أنواع تركيبات الفلنجات الشائعة وأفضل استخداماتها

رقبة اللحام، وفلنجات اللحام الانزلاقية، والمقبس

عادةً ما يتم اختيار فلنجات عنق اللحام لتطبيقات الضغط العالي ودرجة الحرارة العالية والإجهاد الدوري لأن المحور المستدق ينقل الحمل بسلاسة إلى الأنبوب. يساعد الاتصال الملحوم بعقب على تقليل تركيز الضغط ويدعم التدفق بشكل أفضل عندما يتوافق التجويف مع جدول الأنابيب. غالبًا ما تكون التركيبات ذات الحواف ذات الرقبة الملحومة هي الخيار الأكثر أمانًا بالقرب من أوعية الضغط وخطوط العمليات الحرجة وأنظمة البخار والتطبيقات التي يتوقع فيها الاهتزاز أو تقلبات درجة الحرارة.

تعتبر الفلنجات سهلة الارتداء أسهل في المحاذاة وعادةً ما تكون أقل تكلفة للتثبيت في الخدمة ذات الضغط المنخفض أو غير الحرجة. إنها تنزلق فوق الأنبوب ويتم تأمينها بلحامات فيليه، مما يجعلها عملية لمياه المرافق، وخطوط المعالجة ذات الضغط المنخفض، وأنابيب المصنع العامة. يمكن أن تكون تكلفتها المنخفضة جذابة، لكن التصميم ليس عادةً الخيار الأفضل للتحميل الدوري الشديد. عند استخدام تركيبات ذات حواف سهلة الارتداء، لا تزال جودة اللحام والمحاذاة النهائية تحدد ما إذا كانت الوصلة ستظل خالية من التسرب.

تخدم حواف اللحام المقبس دورًا أضيق ولكنه مهم في الأنابيب ذات التجويف الصغير والضغط العالي. يتم تركيب الأنبوب في المقبس ويتم لحامه خارجيًا، مما يؤدي إلى إنشاء اتصال مدمج للأجهزة، والهيدروليكية، وخطوط المعالجة الصغيرة. لا ينبغي تجاهل فجوة التثبيت عند كتف المقبس لأن التمدد الحراري وضغط اللحام يمكن أن يؤثر على الأداء على المدى الطويل. يجب على المصممين تجنب لحام المقبس في الخدمات حيث يمكن أن يؤدي السائل المحصور في الشق إلى تسريع عملية التآكل.

الشفاه المشتركة الملولبة واللفة

تكون الشفاه الملولبة مفيدة عندما يكون اللحام غير عملي أو مسموح به أو آمن. وهي شائعة في الخطوط ذات القطر الصغير، والمواقع التي يصعب الوصول إليها، وبعض المناطق الخطرة حيث يؤدي العمل الساخن إلى مخاطر إضافية. نظرًا لأن الاتصال يعتمد على الخيوط بدلاً من اللحامات، يجب أن يكون جدار الأنبوب وجودة الخيوط ومانع التسرب وشروط الخدمة متوافقة. يجب استخدام هذا النوع من التركيبات ذات الحواف بحذر في حالة الاهتزازات الشديدة، أو التدوير الحراري العالي، أو الأنابيب ذات الجدران الرقيقة لأن الارتخاء والتعب يمكن أن يصبحا مشاكل.

تحل حواف المفاصل اللفة مشكلة مختلفة: المحاذاة والتفكيك المتكرر. في تركيبات حواف المفصل الحضني، تدور الحافة الخلفية حول طرف كعب، مما يسمح لثقوب المسامير بالاصطفاف بسهولة أكبر أثناء التثبيت. يعمل هذا التصميم بشكل جيد في الأنظمة التي تتطلب التنظيف أو الفحص أو التفكيك بشكل متكرر. يمكن أيضًا أن يقلل التكلفة عندما يجب أن تكون نهاية كعب الروتين المبللة من الفولاذ المقاوم للصدأ أو المزدوج أو من سبائك النيكل بينما يمكن أن تكون الحافة الخلفية مادة أقل تكلفة.

الشفاه العمياء، والحد، والفوهة

تغلق الشفاه المسدودة نهاية نظام الأنابيب أو فوهة الوعاء أو وصلة الصمام. يتم استخدامها على نطاق واسع لاختبار الضغط ونقاط التوسع المستقبلية وعزل الصيانة والإنهاء الدائم للخطوط غير المستخدمة. تسمح الفلنجات المخففة بتغيير حجم الأنبوب عند وصلة ذات حواف، مما يمكن أن يوفر المساحة مقارنة باستخدام مخفض منفصل في بعض التخطيطات. تم تصميم حواف الفوهة لقياس التدفق وتتضمن ميزات تدعم لوحة الفتحة وصنابير الضغط.

لا ينبغي التعامل مع كل تركيب ذو حواف متخصصة كبديل عام؛ يخدم كل منها وظيفة أنابيب محددة.

المعايير وفئات الضغط وعمليات التحقق من التوافق

المعايير الرئيسية التي تتحكم في اختيار الفلنجة

توجد معايير لأن التركيبات ذات الحواف يجب أن تكون قابلة للتبديل وقابلة للتتبع وآمنة في ظل ظروف محددة. يستخدم ASME B16.5 بشكل شائع لفلنجات الأنابيب وتركيبات الحواف حتى NPS 24، بينما يغطي ASME B16.47 فلنجات فولاذية أكبر. ينطبق API 6A على معدات رأس البئر وشجرة عيد الميلاد في خدمات النفط والغاز، حيث تختلف فئات الضغط ومتطلبات الختم RTJ عن الأنابيب الصناعية العامة. يعتبر AWWA C207 شائعًا في تطبيقات محطات المياه وغالبًا ما يستخدم أنماط حفر مختلفة من فلنجات ASME.

تؤثر هذه المعايير على الأبعاد ومجموعات المواد والتفاوتات والعلامات وتصميم الوجه وتوقعات الاختبار وتقييمات درجة حرارة الضغط. قد تشبه التركيبات ذات الحواف من أحد المعايير معيارًا آخر ولكنها لا تزال غير متوافقة مع دائرة الترباس أو التجويف أو نمط الحشية أو نظام الضغط. بالنسبة لأعمال الاستبدال، يجب التحقق من المعيار من خلال الرسومات أو علامات المعدات أو علامات الحافة أو وثائق المورد قبل تقديم أي طلب.

فئة الضغط وخفض درجة الحرارة

تتضمن فئات ضغط ASME الشائعة 150، و300، و600، و900، و1500، و2500. ولا يعني الرقم أن الحافة يمكنها دائمًا الاحتفاظ بهذا الضغط الدقيق في كل الظروف. يتغير الضغط المسموح به مع درجة الحرارة ومجموعة المواد، لذا فإن شفة الفولاذ الكربوني عند درجة حرارة مرتفعة قد يكون لها ضغط مسموح به أقل مما يوحي به اسم الفئة. ولهذا السبب، يجب فحص التركيبات ذات الحواف وفقًا لجدول درجة حرارة الضغط المطبق، وليس تحديده بواسطة ملصق الفئة وحده.

يجب أن يتطابق نوع الوجه ونمط الترباس

يجب أن تتضمن اختبارات التوافق نوع الوجه، وقطر دائرة الترباس، وعدد فتحات الترباس، والتجويف، وأبعاد الحشية، وفئة الضغط. تم تصميم وصلات الوصلات ذات الوجه المرتفع والوجه المسطح والنوع الحلقي لطرق إغلاق مختلفة ويجب عدم خلطها بشكل عرضي. يمكن أن يؤدي ربط الوجه المرتفع بمكون هش ذو وجه مسطح إلى تركيز الحمل وزيادة خطر التشقق. قبل طلب أي تجهيزات ذات حواف، تأكد من المعايير وNPS وفئة الضغط ونوع الوجه وجدول الأنابيب والتجويف ونمط الحشية ودرجة المواد والوثائق.

أداء الختم: نوع الوجه، والحشية، وجودة التثبيت

الوجه المرتفع، والوجه المسطح، والمفاصل من النوع الدائري

يحدد وجه الختم كيفية نقل حمل الترباس إلى الحشية. تعد حواف الوجه المرتفعة شائعة في الخدمة الصناعية لأن المنطقة المرتفعة تركز الضغط على سطح حشية أصغر. وهذا يجعلها عملية للعديد من تطبيقات العمليات والمرافق والمصفاة عند إقرانها بالحشية الصحيحة. يجب أن تتوافق تركيبات الحواف المرتفعة مع سماكة الحشية المناسبة والمادة وفئة الضغط لتجنب الضغط غير المتساوي.

تضع الشفاه المسطحة الحشية على الوجه بالكامل وغالبًا ما تستخدم مع الحديد الزهر أو الألياف الزجاجية أو البرونز أو المكونات الأخرى التي قد تتضرر بسبب حمل الترباس المركز. والغرض منها هو توزيع الحمل. تستخدم الشفاه المفصلية من النوع الحلقي أخدودًا آليًا وحشية حلقة معدنية لإنشاء ختم عالي التكامل في الخدمة ذات الضغط العالي أو درجة الحرارة العالية. تتطلب وصلات RTJ تصنيعًا دقيقًا واختيارًا صحيحًا للحلقات وأسطح أخدود نظيفة.

اختيار الحشية وتشطيب السطح

الحشيات ليست ملحقات. هم جزء من حدود الضغط. تعتبر حشوات الجرح الحلزونية شائعة مع حواف الوجه المرتفعة، وتناسب حشوات الوجه الكامل العديد من مفاصل الوجه المسطحة، ويمكن استخدام حشوات القطع الناعمة في خدمة الضغط المنخفض، ويتم استخدام حشوات الحلقات المعدنية مع تصميمات RTJ. يجب أن تتحمل مادة الحشية سائل العملية ودرجة الحرارة والضغط وحمل الضغط. إذا تمت مهاجمة الحشية كيميائيًا أو فقدت تعافيها بعد التدوير الحراري، فقد تتسرب الوصلة حتى عندما يكون جسم الحافة صحيحًا.

يضيف تشطيب السطح طبقة أخرى من أداء الختم. تستخدم العديد من وجوه الحواف مسننات تساعد الحشية على الإمساك ومقاومة الانفجار. قد لا يحافظ اللمسة النهائية الناعمة للغاية على بعض الحشيات الناعمة بشكل جيد، في حين أن الخشونة المفرطة يمكن أن تلحق الضرر بها. تساعد المصطلحات مثل AARH، والتسنين المتحد المركز، والتسنن الحلزوني في تحديد ما إذا كان سطح الختم مناسبًا للحشية المختارة.

عزم الدوران والمحاذاة ومنع التسرب

غالبًا ما تحدد جودة التثبيت ما إذا كانت التركيبات ذات الحواف تعمل كما هو محدد أم لا. يمكن أن يؤدي عدم المحاذاة، أو عدم التوازي، أو وجوه الختم المتسخة، أو التسننات التالفة، أو التحميل المسبق غير المستوي للمسمار، أو تسلسل عزم الدوران الخاطئ إلى إنشاء مسارات تسرب. يؤدي ربط أحد الجانبين بالكامل قبل أن يضغط الجانب الآخر على الحشية بشكل غير متساو وقد يؤدي إلى تشويه المفصل. يهدف التثبيت المتحكم به إلى توزيع الحمل بالتساوي حول دائرة الترباس.

قبل بدء التشغيل، يجب على الفنيين التأكد مما يلي:

● وجوه الحافة نظيفة وجافة وخالية من الخدوش أو الخدوش الشديدة.

● يتوافق نوع الحشية وحجمها ومادتها مع الشكل والخدمة.

● البراغي والصواميل هي من الدرجة والطول والحالة الصحيحة.

● يتم محاذاة الشفاه وتوازيها دون الضغط على الأنبوب.

● يتم تطبيق عزم الدوران في تسلسل عبر النمط مع تمريرات مرحلية.

● يتم توثيق نتائج الفحص قبل ضغط الخط.

خاتمة

يبدأ اختيار التركيبات ذات الحواف المناسبة بفهم النظام الذي ستخدمه: الضغط، ودرجة الحرارة، ونوع السائل، وجدول الأنابيب، وتصميم الوجه، وتوافق الحشية، والوصول إلى الصيانة، كلها تؤثر على الموثوقية على المدى الطويل. تعمل وصلة الحافة المتطابقة جيدًا على تقليل مخاطر التسرب، وتبسيط عملية الفحص، وتساعد أنظمة الأنابيب على البقاء أكثر أمانًا وسهولة في الخدمة.

{[ت0]}. تدعم هذه المتطلبات بمنتجات الفلنجات وتركيبات الأنابيب المصممة للاستخدام الصناعي العملي. ومن خلال اختيار المكونات التي تتوافق مع شروط التطبيق والتركيب، يمكن للمشترين تحسين كفاءة التجهيز، وتقليل إعادة العمل التي يمكن تجنبها، وبناء وصلات أنابيب أكثر موثوقية.

التعليمات

س: ما هي تركيبات الحواف المستخدمة؟

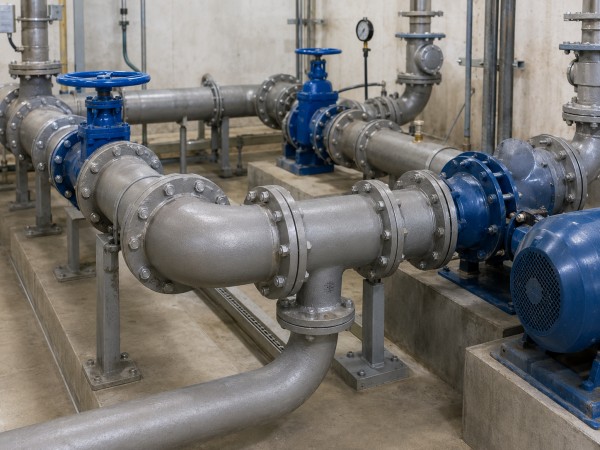

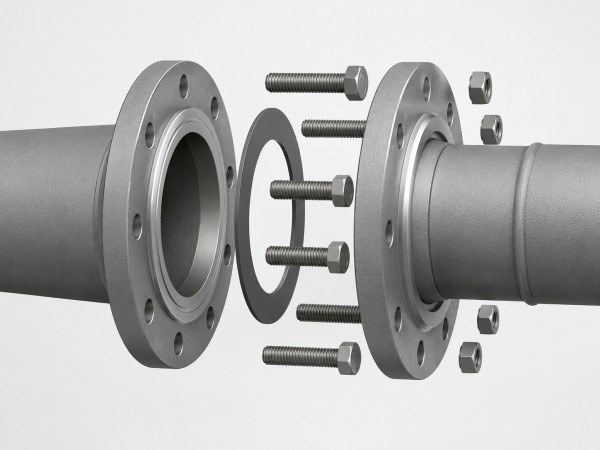

ج: تقوم وصلات ذات حواف بتوصيل الأنابيب أو الصمامات أو المضخات أو المعدات بمسامير وحشية، مما يسمح بفتح الوصلة لاحقًا للفحص أو الإصلاح أو الاستبدال.

س: ما هو الفرق بين الفلنجة وتركيب الأنابيب؟

ج: الحافة هي نقطة اتصال مثبتة بمسامير ذات وجه مانع للتسرب. تغير تجهيزات الأنابيب الاتجاه أو الحجم أو مسار التدفق، على الرغم من أن بعض التركيبات تشتمل على أطراف ذات حواف.

س: ما هو نوع الفلنجة الأفضل لأنابيب الضغط العالي؟

ج: يُفضل عادةً استخدام حواف الرقبة الملحومة في أنظمة الضغط العالي أو درجات الحرارة المرتفعة نظرًا لأن محورها المستدق وتصميمها الملحوم بعقب يساعد في توزيع الضغط بشكل أكثر توازناً.

س: لماذا تتسرب المفاصل ذات الحواف؟

ج: تشمل الأسباب الشائعة اختيار الحشية بشكل غير صحيح، أو تلف وجوه الختم، أو سوء المحاذاة، أو التحميل المسبق غير المتساوي للمسمار، أو تسلسل عزم الدوران الخاطئ، أو أنواع أوجه الحافة غير المتطابقة.

س: هل يمكن ربط معايير شفة مختلفة معًا؟

ج: ليس تلقائيا. قد تستخدم معايير ASME وAPI وAWWA وDIN والمعايير الأخرى أنماطًا مختلفة من المسامير أو تقييمات الضغط أو أحجام التجويف أو تصميمات الوجه.

س: كيف أختار الحشية المناسبة لوصلة الفلنجة؟

ج: قم بمطابقة الحشية مع نوع وجه الحافة وفئة الضغط ودرجة الحرارة وتوافق السوائل وتشطيب السطح. يمكن أن تتسبب الحشية الخاطئة في حدوث تسرب أو فشل مبكر.
