كيفية اختيار مواد شفة الأنابيب

مقدمة

غالبًا ما تبدو اختيارات مواد شفة الأنابيب واضحة حتى تبدأ ظروف الخدمة في التأثير: قد يعمل خيار الفولاذ الكربوني منخفض التكلفة في خط مرافق جاف ولكنه يفشل مبكرًا عند الكلوريدات أو المواد الكيميائية أو الحرارة أو التنظيف المتكرر. اليمنى مع حجم أكبر من الأنبوب؛ يجب أن تتطابق يجب أن يتناسب مع متطلبات السوائل ودرجة حرارة الضغط والبيئة الخارجية والحشية والمسامير ومتطلبات الفحص. تساعد عملية الاختيار الواضحة على تجنب التسربات والتآكل والوثائق المرفوضة ودفع ثمن السبائك المتميزة حيث يمكن لمواد أبسط أن تؤدي أداءً موثوقًا. التركيبات ذات الحواف

ابدأ بشروط الخدمة، وليس درجة المادة

ما الذي يتدفق عبر الأنبوب؟

سؤال الاختيار الأول ليس أي السبيكة تبدو أقوى على الورق. السؤال الأفضل هو ما الذي يحمله الأنبوب وكيف يتصرف هذا الوسيط على مدار سنوات من التشغيل. إن مياه الشرب، ومياه الصرف الصحي، والبخار، والمكثفات، والهيدروكربونات، والسوائل الغذائية، والسوائل الكيميائية، ومياه البحر، والملاط، كلها تخلق مخاطر مختلفة بالنسبة للتركيبات ذات الحواف. قد تحتاج المياه النظيفة فقط إلى قوة يمكن التنبؤ بها وحماية الطلاء، بينما تتطلب الأحماض أو الكلوريدات أو المواد الكاوية أو المواد الصلبة الكاشطة تحكمًا أقوى في المواد.

يؤثر الوسيط أيضًا على مخاطر النظافة والتآكل والتلوث. يمكن للملاط أن يتسبب في تآكل التجويف ومنطقة الختم حتى عندما لا تكون الكيمياء عدوانية. غالبًا ما تفضل أنظمة الأغذية والمشروبات الفولاذ المقاوم للصدأ لأن قابلية التنظيف واستقرار السطح مهمان بقدر أهمية قدرة الضغط. تحتاج الخطوط الكيميائية إلى التوافق مع سائل العملية الدقيق بدلاً من الملصق الواسع "المقاوم للتآكل".

تحدد درجة الحرارة والضغط نطاق المواد الآمنة

يجب فحص مادة التركيب ذات الحواف وفقًا لتصنيف درجة حرارة الضغط، وليس اسم فئة الضغط وحده. الفئات 150، 300، 600، 900، 1500، و2500 هي عائلات مصنفة، ولكن يتغير الضغط المسموح به مع درجة المادة ودرجة الحرارة. مع ارتفاع درجة الحرارة، تفقد العديد من المواد الإجهاد المسموح به، وبالتالي فإن التركيبات ذات الحواف المقبولة في درجة الحرارة المحيطة قد لا تكون مقبولة في خدمة البخار الساخن أو الزيت الحراري. إن ضغط الاختبار الهيدروستاتيكي مهم أيضًا لأن حالة الاختبار قد تتجاوز ضغط التشغيل العادي.

الخدمة الباردة تخلق وضع فشل مختلف. تفقد بعض أنواع الفولاذ صلابتها عند درجات الحرارة المنخفضة، مما يزيد من خطر التعرض للكسر الهش أثناء بدء التشغيل أو إيقاف التشغيل أو التعرض لفصل الشتاء في الهواء الطلق. في تلك الحالات، يمكن أن تكون متانة التأثير أكثر أهمية من قوة الشد الأساسية. يأخذ اختيار التركيب ذو الحواف الآمنة في الاعتبار التشغيل العادي، وارتفاع الضغط، وضغط الاختبار، وأسوأ درجة حرارة موثوقة.

يمكن أن تكون الظروف الخارجية ضارة بنفس القدر

يمكن للبيئة الخارجية أن تقلل من عمر تركيب الحواف حتى عندما يكون السائل الداخلي خفيفًا. يمكن للهواء المالح الساحلي، والأنابيب المدفونة، والمنصات البحرية، ومناطق الرش الكيميائي، والمنشآت الصناعية الخارجية أن تهاجم السطح الخارجي، ومجموعة البراغي، ومنطقة الحشية. تواجه التركيبات ذات الحواف المصنوعة من الفولاذ الكربوني في غرفة داخلية محمية مخاطر مختلفة تمامًا عن نفس المنتج بالقرب من المياه المالحة. يجب أن تكون الطلاءات والصرف الصحي والوصول إلى الفحص وترقيات المواد جزءًا من مناقشة الاختيار.

يعد التآكل الجلفاني خطرًا خفيًا عندما تتلامس معادن مختلفة في وجود رطوبة أو إلكتروليت آخر. يمكن أن يؤدي ربط الفولاذ المقاوم للصدأ بالفولاذ الكربوني أو سبائك النحاس بالقرب من الفولاذ أو الألومنيوم المتصل بالفولاذ المقاوم للصدأ إلى إنشاء خلية تآكل كهربائية. غالبًا ما تكون مطابقة المواد هي أبسط طريقة لتقليل هذه المخاطر. عندما لا يمكن تجنب المعادن المختلطة، قد تكون هناك حاجة إلى مجموعات الحشيات العازلة، أو الأكمام، أو الغسالات، أو الطلاءات الواقية.

قم بمطابقة مادة شفة الأنبوب مع التطبيق

الصلب الكربوني للأنابيب الصناعية العامة

يظل الفولاذ الكربوني هو الخيار العملي للعديد من تطبيقات تركيبات الحواف الصناعية لأنه قوي وقابل للحام ومتوفر واقتصادي. يستخدم ASTM A105 بشكل شائع في الفلنجات المصنوعة من الفولاذ الكربوني المطروق في الخدمة العامة، خاصة عندما لا يكون السائل متآكلًا بشدة. يمكن الاعتماد على التركيبات ذات الحواف المصنوعة من الفولاذ الكربوني في أنظمة المرافق، وخطوط المعالجة غير المسببة للتآكل، وخدمات النفط والغاز، والعديد من تطبيقات النباتات الداخلية. نقطة ضعفها الرئيسية هي مقاومة التآكل، لذلك قد تكون هناك حاجة للطلاء أو الطلاء أو الحماية الكاثودية أو التحكم البيئي.

قد تتطلب الخدمة ذات درجة الحرارة المنخفضة استخدام A350 LF2 بدلاً من الفولاذ الكربوني القياسي. ويتم تقدير هذه الدرجة عندما تكون هناك حاجة إلى متانة التأثير في المناخات الباردة، أو أنظمة التبريد، أو ظروف العمليات ذات درجات الحرارة المنخفضة. غالبًا ما يكون الفولاذ الكربوني هو أفضل قيمة عندما تكون ظروف الخدمة معتدلة. تصبح مادة تركيب ذات حواف رديئة عندما يهيمن التآكل أو مواد التنظيف الكيميائية أو التعرض البحري على ملف المخاطر.

الفولاذ المقاوم للصدأ لمقاومة التآكل والخدمة النظيفة

عادةً ما يتم اختيار الفولاذ المقاوم للصدأ عندما تكون مقاومة التآكل أو قابلية التنظيف أو نقاء المنتج أمرًا مهمًا. يعمل الفولاذ المقاوم للصدأ 304 بشكل جيد في العديد من البيئات الصحية والتآكل المعتدل، بما في ذلك أنظمة معالجة الأغذية والمياه النظيفة. يضيف الفولاذ المقاوم للصدأ 316 و316L الموليبدينوم، مما يحسن مقاومة تأليب الكلوريد في المنشآت الساحلية والمغسلة والكيميائية والبحرية المجاورة. يمكن للتركيبات ذات الحواف غير القابلة للصدأ أن تقلل من صيانة الطلاء وتطيل عمر الخدمة حيث يصدأ الفولاذ الكربوني بسرعة.

لا ينبغي أن يعتمد الاختيار بين 304 و316L على سعر الشراء فقط. يمكن للكلوريدات، ومواد التنظيف الكيميائية، ودرجة الحرارة، والشقوق القريبة من الحشية، والمناطق الراكدة أن تسرع من التآكل الموضعي. في الأنظمة الصحية، تؤثر حالة السطح وممارسات التنظيف أيضًا على الأداء لأن المخلفات المحتبسة يمكن أن تؤدي إلى تقويض الصرف الصحي. يعد الفولاذ المقاوم للصدأ خيارًا قويًا لتركيب الحواف متوسطة المدى، ولكنه لا يكفي تلقائيًا لمياه البحر أو الأحماض القوية أو خدمة الكلوريد الشديدة.

سبائك الصلب، وسبائك الدوبلكس، وسبائك النيكل للظروف الصعبة

غالبًا ما تتطلب أنظمة درجات الحرارة العالية والضغط العالي مواد تتجاوز الفولاذ الكربوني والفولاذ المقاوم للصدأ القياسي. يتم استخدام سبائك الفولاذ المصنوعة من الكروم المولي مثل F11 وF22 وF91 في أنظمة البخار والتكرير وتوليد الطاقة لأنها توفر مقاومة أفضل للزحف عند درجات الحرارة المرتفعة. وفي تلك الخدمات، تكون القوة على المدى الطويل تحت الحرارة أكثر أهمية من القوة في درجة حرارة الغرفة. يجب تقييم التركيبات ذات الحواف في خط البخار عالي الحرارة من حيث الإجهاد الحراري، ومعدل الضغط، وتوافق مواد الأنابيب.

يتم استخدام الدرجات المزدوجة 2205 والدرجات المزدوجة الفائقة مثل F53 أو F55 حيث تكون الأولويات هي التآكل الناتج عن إجهاد الكلوريد، ومقاومة التنقر، والقوة الأعلى. غالبًا ما يبرر الإنتاج البحري، وتحلية المياه، وأنظمة مياه البحر، وبعض تصميمات الخدمات الحمضية، هذه المواد لأن فترات التوقف عن العمل وفشل التآكل باهظة الثمن. تستخدم سبائك النيكل مثل Inconel 625 وHastelloy C-276 وMonel 400 في البيئات الكيميائية والبحرية ودرجات الحرارة المرتفعة. إن تكلفتها ومدة إنتاجها أعلى، ولكنها يمكن أن تكون خيار تركيب الحواف الأقل خطورة حيث يكون الفشل أكثر تكلفة بكثير.

الحديد المرن والخيارات غير المعدنية لمحطات المياه وأنظمة الضغط المنخفض

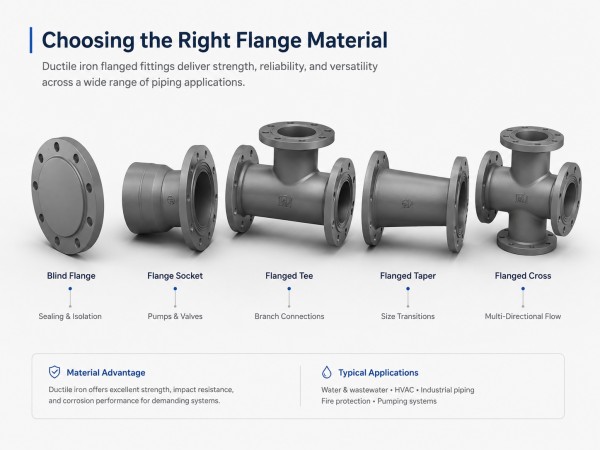

يعد الحديد المرن شائعًا في توزيع المياه ومياه الصرف الصحي والحماية من الحرائق والبنية التحتية للمرافق لأنه يجمع بين القوة والمتانة والتكلفة العملية. غالبًا ما يتم استخدام مع التركيبات ذات الحواف المصنوعة من حديد الدكتايل المضخات والصمامات وأنظمة الصنبور وأنابيب محطات المياه حيث يتم تحديد توافق المعايير والحشيات بوضوح. يجب أن تظل هذه المادة مطابقة لفئة الضغط الصحيحة والطلاء والبطانة وشفة التزاوج. إنه ليس بديلاً عن خدمة السبائك ذات درجة الحرارة العالية أو الواجبات الكيميائية العدوانية.

قد تناسب المواد غير المعدنية مثل PVC وCPVC وPP وHDPE الأنظمة ذات الضغط المنخفض أو المقاومة للتآكل. تتجنب هذه المواد العديد من مشكلات التآكل المعدني، ولكنها لها حدود في درجة الحرارة والضغط والتعرض للأشعة فوق البنفسجية والقوة الميكانيكية وتحميل البراغي. يجب تركيب وصلة ذات حواف بلاستيكية بعناية لأن عزم الدوران الزائد يمكن أن يؤدي إلى تشوه الحافة أو إتلاف منطقة الختم. يجب التأكد من التوافق مع شفة التزاوج والحشية وتباعد الدعم والحركة الحرارية المتوقعة قبل الشراء.

المعايير وفئة الضغط ونوع الوجه تضيّق الاختيار النهائي

قم بتأكيد المعيار قبل مقارنة أسعار الفلنجات

تعمل المعايير على تضييق نطاق اختيار المواد قبل أن يصبح السعر ذا معنى. ASME B16.5 وASME B16.47 وAWWA C207 وAPI 6A وASME B31.3 لا تصف نفس عالم الفلنجة. يمكن لهذه المعايير التحكم في الأبعاد، وتصنيفات درجة حرارة الضغط، ومجموعات المواد، ووضع العلامات، والتفاوتات، وهندسة الوجه، ومتطلبات التوثيق. قد لا تكون التركيبات ذات الحواف المقبولة في مشروع محطات المياه مناسبة لأنابيب المعالجة، ولا يمكن الحكم على توصيل رأس البئر بحقل النفط من خلال الافتراضات الصناعية العامة.

يرتبط ASME B16.5 عادةً بالفلنجات الفولاذية القياسية في العديد من أحجام الأنابيب، بينما يغطي ASME B16.47 الشفاه ذات القطر الأكبر. غالبًا ما تكون معايير AWWA ذات صلة بالبنية التحتية للمياه، وينطبق API 6A على رؤوس الآبار ذات الضغط العالي وخدمة حقول النفط. قد تشير مشاريع الأنابيب العملية أيضًا إلى ASME B31.3، مما يدفع المشتري إلى مراعاة شروط التصميم وملاءمة المواد. قم بتأكيد المعيار الحاكم قبل مقارنة عروض أسعار الموردين.

لا تعامل فئات الضغط على أنها قابلة للتبديل

فئة الضغط ليست وعدًا بالضغط العالمي. تختلف الفئات 150 والفئة 300 والفئة 600 حسب المادة ودرجة الحرارة والأبعاد والعائلة القياسية. قد تستخدم تقييمات API وAWWA وDIN/EN وASME أنظمة مختلفة، لذلك يمكن أن تحتوي الفلنجة ذات المظهر المماثل على ضغط مسموح به أو نمط مسمار مختلف. يجب فحص التركيبات ذات الحواف المحددة مقابل ضغط التشغيل، ودرجة الحرارة القصوى، وضغط الاختبار المائي، وأي حالة اضطراب متوقعة أثناء الخدمة.

تبدأ العديد من أخطاء الطلب باختصار. قد يطابق المشتري الحجم الاسمي وفئة الضغط ولكنه يفتقد مجموعة المواد أو حد درجة الحرارة. قد يستخدم فريق آخر ضغط التشغيل العادي مع تجاهل الاختبار الهيدروستاتيكي أو البخار أو دورات التنظيف. الاختيار الصحيح يعني التحقق من جدول التصنيف الفعلي أو مواصفات المشروع بدلاً من افتراض أن اسم الفئة كافٍ.

اختر نوع الوجه المناسب للحشية ومكون التزاوج

يؤثر نوع الوجه على ما إذا كان يمكن للحشية أن تغلق تحت حمل الترباس المتوفر. يعتبر الوجه المرتفع، أو RF، شائعًا في العديد من وصلات شفة ASME لأنه يركز الحمل على الحشية. غالبًا ما يتم استخدام الوجه المسطح أو FF مع الحديد الزهر أو الألياف الزجاجية أو المعدات الهشة حيث يمكن أن يؤدي الوجه المرتفع إلى إجهاد انحناء ضار. يتم استخدام Ring Type Joint، أو RTJ، في الخدمة ذات الضغط العالي ودرجة الحرارة العالية حيث يتم إغلاق حشية الحلقة المعدنية داخل الأخاديد الآلية.

يظهر اللسان والأخدود أو وجوه الذكور والإناث في الخدمات المتخصصة حيث يعد احتواء الحشية ومواءمتها أمرًا بالغ الأهمية. يجب أن تتطابق أنواع الوجوه هذه مع مكون التزاوج، وليس فقط حجم الأنبوب. قد تختلف شفتان بنفس الحجم في دائرة الترباس، ونمط الحفر، ونوع الوجه، وأبعاد الحشية، ومعدل الضغط، والعائلة القياسية. قبل طلب أي تجهيزات ذات حواف، تأكد من معيار الحافة والوجه والحشية لأن التشابه البصري لا يضمن التوافق.

الأخطاء الشائعة في اختيار المواد التي تؤدي إلى الفشل

غالبًا ما تبدأ حالات الفشل المادي بقرارات التكلفة قصيرة المدى. قد تبدو شفة الفولاذ الكربوني منخفضة السعر اقتصادية، ولكن في البيئات الخارجية أو المدفونة أو الكيميائية المسببة للتآكل، يمكن أن تؤدي إلى إصلاح الطلاء، والتسرب، ووقت التوقف عن العمل، واستبدال العمالة، وتأخير الفحص. ينبغي الحكم على التركيبات ذات الحواف الصحيحة من خلال تكلفة دورة الحياة، وليس فقط من خلال سعر الشراء. تشمل المخاطر الرئيسية التي يجب التحقق منها قبل اختيار المادة ما يلي:

● التعرض للتآكل ومتطلبات الطلاء

● مدة الخدمة المتوقعة والوصول إلى الصيانة

● صعوبة إيقاف التشغيل أو الحفر أو الاستبدال

● متطلبات التفتيش والتوثيق

● خطر استخدام المعادن المختلطة في البيئات الرطبة

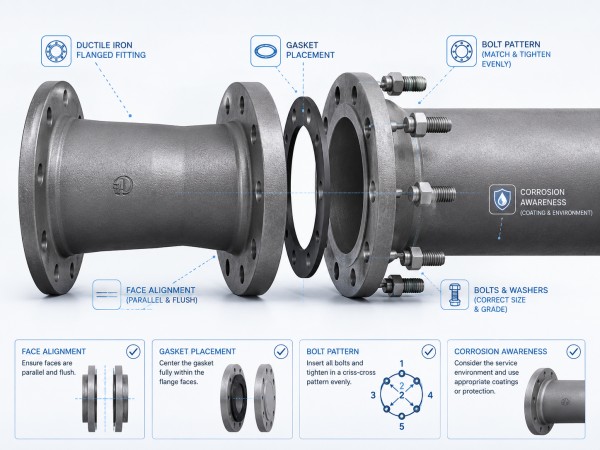

هناك خطأ شائع آخر وهو التعامل مع الحافة كجزء واحد بدلاً من المفصل الكامل. يمكن أن تسبب المعادن المختلفة تآكلًا كلفانيًا في حالة وجود رطوبة، لذا يجب مراجعة الأنابيب والشفة والمسامير والغسالات والحشية والطلاء معًا. تحتاج حواف عنق اللحام أيضًا إلى مادة الأنابيب الصحيحة والجدول الزمني والتجويف لتجنب عدم تطابق اللحام أو انقطاع التدفق أو رفض الفحص. يجب تأكيد المستندات المطلوبة مثل تقارير اختبار المطحنة وشهادات المطابقة وأرقام الحرارة وعلامات المواد وسجلات مؤشر مديري المشتريات (PMI) قبل الشراء، وليس بعد التثبيت.

خاتمة

يجب أن يبدأ اختيار مواد شفة الأنابيب دائمًا بشروط الخدمة، وليس باختصارات الكتالوج. يؤثر نوع السائل، وتصنيف درجة حرارة الضغط، وخطر التآكل الخارجي، وتوافق الحشية، ونوع الوجه، والوثائق المطلوبة على ما إذا كانت التركيبات ذات الحواف ستعمل بأمان مع مرور الوقت.

{[ت0]}. تدعم عملية الاختيار هذه بحافة الأنابيب ومنتجات التركيب المصممة للاستخدام الصناعي العملي، مما يساعد المشترين على مطابقة متطلبات المواد والمعايير والتطبيق بثقة أكبر. تعمل وصلة الحافة المحددة جيدًا على تقليل مخاطر التسرب، وتجنب الاستبدال غير الضروري، وتحافظ على استمرار مشروعات الأنابيب مع مفاجآت أقل تكلفة.

التعليمات

س: ما هي المادة الأفضل لتركيب الحواف؟

ج: تعتمد أفضل المواد على السائل ودرجة الحرارة والضغط وخطر التآكل والمعيار المطلوب. يناسب الفولاذ الكربوني الخدمة العامة، في حين أن السبائك المقاومة للصدأ أو المزدوجة أو النيكل تناسب الظروف القاسية.

س: هل يجب أن تتطابق حواف الأنابيب مع مادة الأنابيب؟

ج: في معظم الحالات، تساعد مطابقة الحافة ومواد الأنابيب في الحفاظ على توافق اللحام وتقليل مخاطر التآكل الجلفاني. تتطلب الاستثناءات مراجعة هندسية أو طلاءات أو طرق عزل.

س: هل الفولاذ المقاوم للصدأ دائمًا أفضل من الفولاذ الكربوني لفلنجات الأنابيب؟

ج: لا. يوفر الفولاذ المقاوم للصدأ مقاومة أفضل للتآكل، ولكن الفولاذ الكربوني غالبًا ما يكون أكثر اقتصادًا بالنسبة للأنابيب الصناعية الجافة أو غير القابلة للتآكل أو العامة حيث يمكن التحكم في الحماية من التآكل.

س: كيف تؤثر فئة الضغط ودرجة الحرارة على اختيار الحافة؟

ج: فئة الضغط ليست قيمة ضغط ثابتة. يتغير الضغط المسموح به مع المادة ودرجة الحرارة، لذلك يجب أن يأخذ اختيار الحافة في الاعتبار ظروف التشغيل ومتطلبات الاختبار المائي.

س: ما الذي يسبب تسرب الوصلات ذات الحواف؟

ج: غالبًا ما تنتج التسربات عن مادة الحشية الخاطئة، أو الحمل غير المتساوي للمسمار، أو تلف حواف الحواف، أو أنواع الوجه غير المتوافقة، أو عدم محاذاة الأنابيب، أو استخدام مادة غير مناسبة لبيئة الخدمة.
