كيفية تركيب شفة على الأنبوب؟

مقدمة

غالبًا ما يفشل اتصال الحافة بالأنبوب لأسباب يسهل تفويتها أثناء التثبيت: وجه الحافة غير المستوي قليلاً، أو مادة الحشية الخاطئة، أو محاذاة البراغي القسرية، أو تسلسل ربط غير متناسق. في الأنابيب الصناعية وأنظمة المياه والغرف الميكانيكية وخطوط المعالجة، يمكن أن تؤدي هذه الأخطاء الصغيرة إلى التسرب والتوقف وإعادة العمل المكلفة. إن تركيب الحافة بشكل صحيح على الأنبوب يعني التحقق من التوافق، وإعداد الأسطح، ومحاذاة الأجزاء بدقة، وإحكام الوصلة بطريقة يمكن التحكم فيها بحيث يمكن إغلاق التركيبات ذات الحواف بشكل موثوق في ظل ظروف الخدمة الحقيقية.

تحقق من الحافة والأنابيب والمكونات قبل التركيب

تأكد من نوع الحافة وطريقة الاتصال

ابدأ بتحديد نوع الحافة لأن كل تصميم يغير طريقة الملاءمة. تتطلب شفة عنق اللحام محاذاة مائلة دقيقة للحام التناكبي، في حين تعتمد الفلنجة سهلة الارتداء على عمق إدخال الأنبوب الصحيح وموضع لحام الشرائح. تحتاج شفة اللحام المقبس إلى فجوة تمدد صغيرة، وتعتمد تصميمات الوصلات الملولبة أو اللفة على مشاركة الخيط أو توافق نهاية كعب الروتين.

تؤثر طريقة الاتصال على التفاوتات والأدوات والوصول إلى اللحام ونقاط الفحص. يمكن أن يؤدي استخدام نمط تركيب الحواف الخاطئ إلى إنشاء لحامات ضعيفة أو محاذاة سيئة أو وصلة لا تتطابق مع شفة التزاوج. يجب أن تتوافق التركيبات ذات الحواف دائمًا مع جدول الأنابيب وواجب الخدمة ورسم المشروع قبل قطع الأنبوب أو لحامه.

مطابقة تصنيف الضغط والمعيار وحجم الأنبوب

الحجم وحده لا يثبت التوافق. تحقق من حجم NPS أو DN، وتصنيف الفئة أو PN، وتقييم الضغط، والقطر الخارجي للأنبوب، وتجويف الحافة، والواجهة، ودرجة حرارة الخدمة. تساعد المعايير مثل ASME B16.5 وEN 1092-1 وAWWA C110 في تحديد الأبعاد وأنماط الحفر وفئة الضغط وتوقعات المواد.

يمكن أن يصبح التصنيف الخاطئ مشكلة تتعلق بالسلامة، خاصة عندما يتعلق الأمر بخفض درجة الحرارة أو الاهتزاز أو الخدمة المسببة للتآكل. قد تبدو الشفتان متشابهتين ولكن لا يزال لهما أنماط مختلفة من المسامير أو افتراضات الضغط. قبل تجميع التركيبات ذات الحواف، قم بتسجيل المعيار والحجم والتصنيف والمواد ونوع الوجه.

افحص وجه الحافة والحشية والمسامير ونهاية الأنبوب

يمنع الفحص العديد من التسريبات التي تظهر لاحقًا أنها مشاكل في عزم الدوران. تحقق من وجه الحافة بحثًا عن الخدوش أو الخدوش أو الصدأ أو النتوءات أو تلف الطلاء أو التآكل، وتأكد من أن نهاية الأنبوب مربعة وجاهزة للحام أو الخيوط. يجب أن يكون الوجه المرتفع أو سطح إغلاق الوجه المسطح نظيفًا بدرجة كافية لضغط الحشية بالتساوي.

تحتاج الحشية والمسامير والصواميل والغسالات إلى نفس المراجعة. يمكن للحشية الكبيرة جدًا أن تتداخل مع التجويف، في حين أن الحشية الصغيرة جدًا قد لا تغطي سطح الختم. استبدل البراغي التالفة، أو الصواميل المزعجة، أو الغسالات الصدئة، أو الحشيات المضغوطة قبل التجميع بدلاً من محاولة إصلاح الأجزاء الضعيفة من خلال تشديد إضافي.

قائمة مراجعة ما قبل التجهيز:

● تأكيد نوع الشفة، والمعيار، والحجم، والتصنيف، والواجهة.

● التحقق من القطر الخارجي للأنبوب، وسمك الجدار، وإعداد النهاية.

● افحص وجه الحافة للتأكد من عدم وجود خدوش أو صدأ أو خدوش أو نتوءات.

● التحقق من مادة الحشية وسمكها وحجمها.

● تأكد من توافق درجة الترباس والطول والفلكات والصامولة.

● تأكد من عدم فرض أي جزء على المحاذاة.

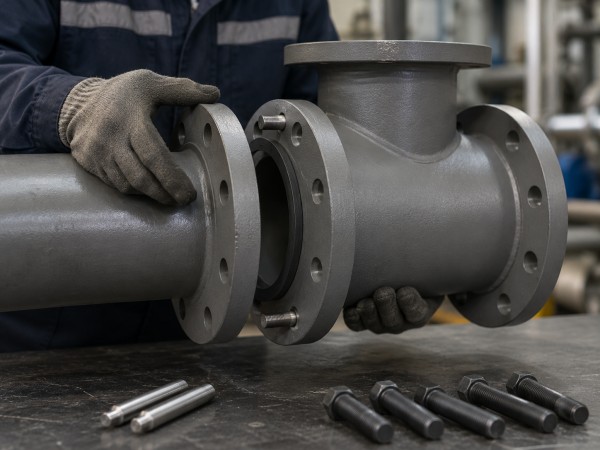

تحضير ومحاذاة الحافة للأنبوب

قياس ووضع علامة على الأنبوب بدقة

يتحكم القياس الدقيق في الموضع النهائي للحافة وموثوقية تركيب الحواف. قم بقياس القطر الخارجي للأنبوب، وسمك الجدار، وطول القطع، وعمق الإدخال، وموقع اللحام قبل وضع الحافة. بالنسبة للفلنجات الملحومة الانزلاقية والمقبس، يؤثر موضع الأنبوب داخل الحافة على وصول اللحام، والخلوص، والأبعاد النهائية وجهًا لوجه.

يجب أن تأخذ العلامات أيضًا في الاعتبار سمك الحشية وموضع شفة التزاوج. عند التوصيل بمعدات ثابتة أو صمامات أو خط موجود، يجب التحقق من أبعاد المجال مقابل الرسم. حتى الخطأ البسيط من المركز إلى الوجه يمكن أن يؤدي إلى إجهاد الأنبوب الذي يظهر لاحقًا على شكل تسرب أو اهتزاز أو ارتخاء الحشية.

اضبط مربع الحافة على خط الوسط للأنبوب

يجب أن يكون وجه الحافة عموديًا على الخط المركزي للأنبوب ومتحد المركز مع تجويف الأنبوب. إذا كانت الحافة مائلة، فإن الحشية تنضغط بشكل غير متساو حتى عندما تصل البراغي إلى عزم الدوران المحدد. يمكن أن يؤدي عدم المحاذاة أيضًا إلى دوران الحافة، حيث يحمل أحد جوانب التركيبات ذات الحواف حمولة أكبر من الجانب الآخر.

يجب أن تصطف فتحات المسامير بشكل طبيعي مع شفة التزاوج أو علامة اتجاه المشروع. إذا كانت تتم محاذاتها فقط بالقوة، فإن موضع الأنبوب أو الحافة يحتاج إلى تصحيح قبل الربط. يتم تصنيع البراغي لتثبيت الوصلة، وليس لسحب بكرة الأنبوب إلى موضعها.

استخدم الأدوات المناسبة للتحكم في المحاذاة

يعتمد الملاءمة الجيدة على تحديد المواقع المتحكم فيه بدلاً من التخمين. تساعد دبابيس محاذاة الحافة على وضع فتحات المسامير في موضعها دون إتلاف الخيوط، بينما تسمح براغي الرافعة أو أدوات النشر المناسبة بحركة يمكن التحكم فيها. تساعد الفرجار ومربعات الأنابيب والمستويات والمشابك والمسطرة على التحقق من الأبعاد والتربيع قبل تثبيت التركيبات ذات الحواف في مكانها.

يجب أن يكون مفتاح عزم الدوران المُعاير جاهزًا قبل بدء عملية التثبيت النهائية. بالنسبة للتركيبات الأكبر أو الحرجة، يمكن تحديد أدوات عزم الدوران الهيدروليكي لإنشاء حمل مسمار أكثر اتساقًا. تعد مذيبات التنظيف وفرشاة الأسلاك النحاسية مفيدة أيضًا لأن وجه الحافة المتسخ يمكن أن يعوق المحاذاة الدقيقة.

قم بتأمين الحافة قبل اللحام النهائي أو التثبيت

عادةً ما تتطلب التركيبات ذات الحواف الملحومة اللحامات قبل اللحام النهائي. ضع اللحامات بشكل متساوٍ حول المفصل، ثم أعد التحقق من التربيع، واتجاه فتحة الترباس، وموضع وجه الحافة. يمكن أن يؤدي التشوه الحراري إلى إخراج الحافة من المحاذاة، خاصة في أحجام الأنابيب الصغيرة أو المقاطع ذات الجدران الرقيقة.

تحتاج الوصلات الملولبة والمفصلة إلى توقف مماثل قبل الربط النهائي. يجب أن تكون الخيوط مشغولة بشكل كامل دون الإفراط في الشد، ويجب أن تدور شفة المفصل اللفة بحرية حتى يتم توجيه نمط الترباس بشكل صحيح. يؤدي فحص المحاذاة النهائي قبل تركيب الحشية إلى حماية ختم التركيب ذو الحواف الذي يأتي بعد ذلك.

قم بتركيب مجموعة الحشية والمسامير بشكل صحيح

اختر الحشية بناءً على شروط الخدمة

الحشية هي عنصر الختم للمفصل، وليست ملحقًا ثانويًا. يجب أن يأخذ الاختيار في الاعتبار الوسط والضغط ودرجة الحرارة والتوافق الكيميائي ونوع وجه الحافة وسلوك الضغط. تعتبر حشوات EPDM شائعة في خدمة المياه، وغالبًا ما يتم اختيار PTFE للمقاومة الكيميائية، ويتم استخدام الحشيات الحلزونية أو الحشيات القائمة على الجرافيت حيث يتطلب الضغط أو درجة الحرارة أداءً أعلى.

في التركيبات ذات الحواف، تخدم الحشيات ذات الوجه الكامل والحلقة وجوهًا مختلفة من الحواف. تغطي الحشية ذات الوجه الكامل سطح الحافة بالكامل وهي شائعة مع الشفاه المسطحة، بينما توجد الحشية الحلقية داخل دائرة الترباس على الشفاه ذات الوجه المرتفع. بالنسبة للتركيبات ذات الحواف في الخدمة الكيميائية أو البخارية أو ذات الضغط العالي، يجب أن يتبع اختيار الحشية المواصفات بدلاً من تفضيلات القائم بالتركيب.

قم بتوسيط الحشية على سطح الختم

يؤثر موضع الحشية بشكل مباشر على أداء الختم. يجب أن توضع الحشية بالتساوي على سطح الختم دون أن تبرز في تجويف الأنبوب أو تتدلى خارج منطقة التلامس. قد تتآكل الحشية خارج المركز تحت التدفق، أو تقلل من عرض الختم الفعال، أو تخلق مسار تسرب على جانب واحد من التركيبات ذات الحواف.

تحتاج الأنابيب العمودية إلى عناية إضافية لأن الجاذبية يمكن أن تتسبب في انزلاق الحشية قبل تثبيت البراغي. يمكن للمسامير السفلية أو البراغي المركزية تثبيت الحشية في مكانها دون استخدام مادة لاصقة زائدة. يمكن أن تتداخل المادة اللاصقة الثقيلة مع الضغط، أو تلوث سطح الختم، أو تجعل عملية التفكيك في المستقبل أكثر صعوبة.

قم بتركيب البراغي والصواميل والغسالات دون خلط المكونات

في التركيبات ذات الحواف، يخلق التثبيت قوة التثبيت التي تضغط الحشية وتثبت وجوه الحافة معًا. يجب أن يتطابق قطر الترباس والطول والدرجة واستخدام الغسالة وتوافق الصمولة مع معيار الشفة وفئة الضغط. قد تبدو الأجهزة المختلطة مقبولة ولكن يمكن أن يكون لها تفاوتات مختلفة للخيوط، أو مستويات قوة، أو طبقات طلاء، أو سلوك احتكاك.

تساعد الخيوط النظيفة على تشغيل الجوز بسلاسة وإنتاج تحميل مسبق أكثر قابلية للتنبؤ به. يمكن أن تعاني البراغي المقاومة للصدأ من الحكة، خاصة عند ربطها بدون مواد تشحيم مناسبة مضادة للالتصاق. قد يتم إغلاق التركيبات ذات الحواف ذات المسامير غير المتطابقة مؤقتًا، ولكنها أقل موثوقية أثناء دورة الضغط أو الصيانة.

قائمة مراجعة تجميع الحشية والمسمار:

● قم بتركيب حشية جديدة تتوافق مع وسط الخدمة.

● أبقِ الحشية في منتصف سطح الغلق.

● استخدم درجة الترباس المحددة وقطرها وطولها.

● حافظ على نظافة الصواميل والمسامير والغسالات وتوافقها.

● استخدم مواد التشحيم فقط عندما تتطلب المواصفات ذلك.

● أدخل جميع البراغي قبل تطبيق عزم الدوران النهائي.

قم بربط مفصل الحافة دون الإضرار بالختم

ابدأ بشد اليد بشكل متساوٍ

يجب أن يبدأ التشديد النهائي فقط بعد تثبيت جميع البراغي. قم بربط الصواميل بإحكام أولاً حتى تتمكن الحشية من الجلوس بشكل متساوٍ ويمكن فحص فجوة الحافة حول المحيط بالكامل. إذا تم إغلاق أحد الجانبين بينما ظل الجانب الآخر مفتوحًا، فقد لا تكون وجوه الحافة متوازية أو قد يكون الأنبوب تحت الضغط.

كما يمنح الشد اليدوي فرصة أخيرة للتأكد من عدم تحرك الحشية. يجب ألا تميل الحافة، ويجب ألا تنبثق الحشية أو تلتصق. تحمي هذه الخطوة التركيبات ذات الحواف من الضغط غير المتساوي أثناء تمرير عزم الدوران الأول.

تطبيق عزم الدوران في تسلسل متقاطع

في تركيبات الحواف، يقوم نمط الربط الدائري بتحميل جانب واحد من الحافة قبل أن يستقر الجانب الآخر. يمكن أن يؤدي ذلك إلى إمالة الحافة وسحق جزء من الحشية وترك منطقة أخرى تحت الضغط. ينشر النمط المتقاطع أو النجمي الحمل بشكل متساوٍ عبر دائرة الترباس.

يستخدم التسلسل العملي عدة تمريرات. يطبق التمرير الأول نسبة منخفضة من عزم الدوران المستهدف، بينما يزيد التمرير الثاني الحمل، ويصل التمرير النهائي إلى عزم دوران الترباس المحدد. بعد مرور النمط المتقاطع، يؤكد تمرير الفحص الدائري عند القيمة النهائية أنه لم يتم تفويت أي مسمار.

قم بتشحيم البراغي كما هو محدد فقط

يغير التشحيم العلاقة بين عزم الدوران المطبق وحمل الترباس الفعلي. تخلق الخيوط الجافة مزيدًا من الاحتكاك، بينما تسمح الخيوط المشحمة بمزيد من عزم الدوران ليصبح قوة تثبيت. وبالتالي، يمكن أن تنتج نفس قيمة عزم الدوران تحميلًا مسبقًا مختلفًا للمسمار اعتمادًا على حالة الخيط ونوع مادة التشحيم والسطح الحامل للصمولة.

قم بتطبيق مادة تشحيم مضادة للالتصاق على خيوط البراغي والأسطح الحاملة للصواميل عند الحاجة، خاصة عندما يكون هناك قلق أو تفكيك مستقبلي. تجنب وضع مواد التشحيم على الحشية ما لم تتطلب مواصفات الشركة المصنعة أو المشروع ذلك. يساعد التشحيم المتحكم فيه على إحكام تركيب الحواف دون التحميل الزائد على البراغي.

الفحص النهائي والاختبار واستكشاف الأخطاء وإصلاحها

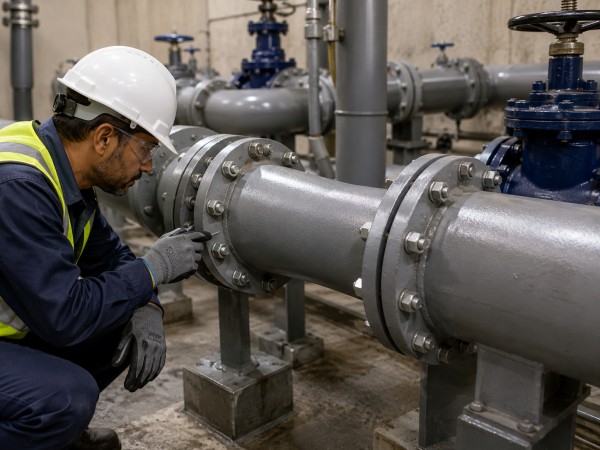

افحص الاتصال النهائي قبل اختبار الضغط

يجب فحص التركيبات ذات الحواف المكتملة قبل ضغط الخط. تأكد من أن وجوه الحافة تظل متوازية، وأن الحشية غير منبثقة، وأن البراغي تبدو مشدودة بشكل متساوٍ. يجب أن تمتد الخيوط بشكل صحيح إلى ما بعد الصواميل، ويجب ألا تسحب دعامات الأنابيب التركيبات ذات الحواف من المحاذاة.

التوثيق جزء من التثبيت الاحترافي. قم بتسجيل حجم الحافة والتقييم ومواد الحشية ودرجة الترباس وحالة التشحيم وقيمة عزم الدوران النهائية عند الحاجة. من السهل فحص التركيبات ذات الحواف الموثقة وصيانتها واستكشاف الأخطاء وإصلاحها أثناء الصيانة المستقبلية.

اختبار التسريبات بأمان

يعتمد اختبار التسرب على الخدمة ومواصفات المشروع ومستوى المخاطر. يعد اختبار الضغط الهيدروستاتيكي أمرًا شائعًا في العديد من الأنظمة السائلة لأن الماء يخزن طاقة أقل من الغاز المضغوط. يمكن استخدام اختبار تسرب الهواء، وفحص محلول الصابون، والفحص البصري في حالات أخرى، ولكن اختبار الغاز المضغوط يتطلب ضوابط سلامة أكثر صرامة.

أثناء الاختبار، راقب منطقة الحشية ودائرة الترباس وواجهة وجه الحافة. قد يشير التسرب البطيء إلى أسطح مانعة للتسرب تالفة أو ضغط ناقص أو عدم توافق الحشية. لا تقم مطلقًا بربط وصلة ذات حواف مضغوطة متسربة ما لم يسمح الإجراء بذلك ويتم التحكم في المخاطر.

إصلاح مشاكل التجهيز الشائعة قبل التشغيل

يمكن تصحيح العديد من المشاكل قبل دخول النظام إلى الخدمة. عادةً ما تشير فتحات المسامير التي لا تتم محاذاتها إلى إجهاد الأنبوب، أو طول البكرة غير الصحيح، أو الاتجاه الخاطئ للشفة. قد تحتاج الحشية التي تستمر في الانزلاق إلى مسامير مركزية أو دعم أفضل أو فحص حجم الحشية.

إذا تسرب المفصل بعد الشد، فتجنب افتراض أن المزيد من عزم الدوران هو الحل دائمًا. قد يكون السبب هو ارتخاء زحف الحشية، أو تلف وجه الحافة، أو التآكل، أو أسطح مانعة للتسرب متسخة، أو تزييت الترباس غير المتطابق. إن العثور على السبب يمنع تكرار فشل التركيب ذي الحواف.

خاتمة

يتطلب تركيب الحافة بالأنبوب أكثر من مجرد مطابقة الأجزاء وربط البراغي. تأتي النتائج الموثوقة من فحص نوع الحافة، ومعدل الضغط، ومواد الحشية، ومحاذاة الأنابيب، وحالة المسمار، وتسلسل الربط قبل دخول النظام إلى الخدمة. تساعد كل خطوة على تقليل مشكلات التسرب وإعادة العمل والصيانة طويلة المدى.

بالنسبة للمشروعات التي تحتاج إلى مكونات تركيب ذات حواف متينة، Shanxi Jin Steel Casting Co.,Ltd. توفر تجهيزات الأنابيب المصبوبة المصممة للتركيب العملي وأداء خطوط الأنابيب الذي يمكن الاعتماد عليه. إن اختيار التركيبات المطابقة بشكل صحيح يدعم التجميع الأكثر أمانًا والصيانة الأكثر سلاسة والتشغيل الأكثر استقرارًا في ظروف العمل الحقيقية.

التعليمات

س: ما هي الطريقة الصحيحة لتركيب شفة على الأنبوب؟

ج: تحقق أولاً من نوع الحافة وحجم الأنبوب والحشية والمسامير. ثم قم بمحاذاة مربع الحافة مع الأنبوب، وقم بتثبيته، وقم بتثبيت الحشية، وربط البراغي بالتساوي.

س: ما هي تركيبات الحواف المستخدمة؟

ج: تقوم التركيبات ذات الحواف بتوصيل الأنابيب أو الصمامات أو المضخات أو المعدات بمفصل مثبت بمسامير. إنها تتيح عملية تجميع وتفكيك وفحص وصيانة أسهل من التوصيلات الملحومة الدائمة.

س: لماذا يتسرب اتصال الحافة بعد التثبيت؟

ج: تشمل الأسباب الشائعة ضعف محاذاة الشفة، أو تلف أسطح الختم، أو استخدام مادة الحشية الخاطئة، أو عدم تساوي عزم دوران المسمار، أو الحشيات المعاد استخدامها، أو إجهاد الأنابيب، أو ربط البراغي بتسلسل خاطئ.

س: هل يجب تشديد براغي الحافة في دائرة؟

ج: لا. يجب عادة ربط مسامير الفلنجة بشكل متقاطع أو على شكل نجمة، على مراحل، لضغط الحشية بالتساوي وتقليل دوران الفلنجة.

س: هل يمكن إعادة استخدام نفس الحشية عند إعادة توصيل الحافة؟

ج: لا ينصح بإعادة استخدام الحشية. بمجرد ضغطه، قد يفقد عملية الاسترداد ويخلق ضغطًا غير متساوٍ، مما يزيد من خطر التسرب بعد إعادة التجميع.

س: كيف أختار الحشية المناسبة لتركيب الحواف؟

ج: قم بمطابقة الحشية مع الوسط والضغط ودرجة الحرارة ووجه الحافة والتوافق الكيميائي. تتناسب حشوات EPDM، وPTFE، والجرافيت، والحشيات الحلزونية مع ظروف الخدمة المختلفة.
