كيف يعمل تركيب الحافة؟

مقدمة

غالبًا ما تحمل خطوط الأنابيب في الأنظمة الصناعية والتجارية سوائل أو غازات أو مواد كيميائية عالية الضغط، حيث يمكن أن تؤدي حتى التسربات البسيطة إلى توقفات مكلفة أو مخاطر على السلامة. تلعب التركيبات ذات الحواف دورًا حاسمًا من خلال توفير اتصالات آمنة وقابلة للإزالة تحافظ على سلامة النظام تحت الضغوط ودرجات الحرارة المتغيرة. إن فهم كيفية عمل هذه التركيبات، بدءًا من ضغط الحشية وحتى التحميل المسبق للمسمار، يساعد المشغلين على منع الأعطال الشائعة، واختيار المواد المناسبة، وتطبيق تقنيات التثبيت الصحيحة. سوف يكتسب القراء رؤى حول إنشاء وصلات مانعة للتسرب، وتجنب الأخطاء التشغيلية، والحفاظ على اتصالات موثوقة مع مرور الوقت.

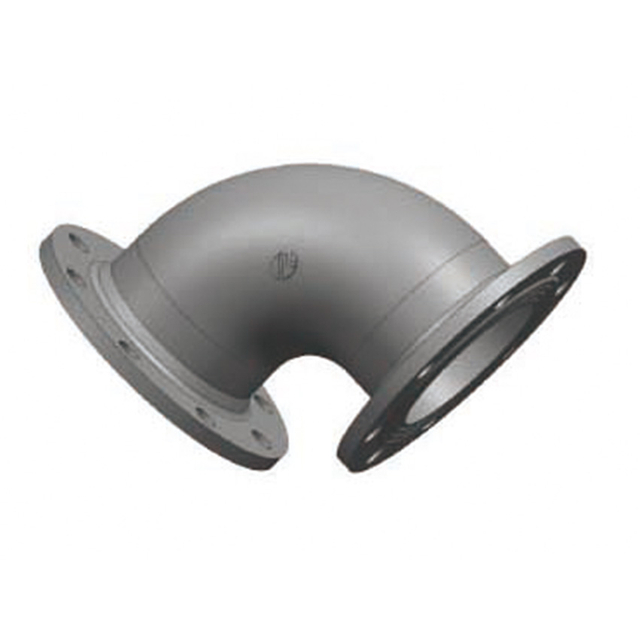

كيف تغلق تركيبات الفلنجة الأنابيب بشكل فعال

آلية الختم خطوة بخطوة

تحقق تركيبات الفلنجة ختمًا مانعًا للتسرب من خلال تنظيم التفاعل بعناية بين حشية , وجوه الفلنجة ونظام التثبيت. في البداية، يتم محاذاة الحواف بحيث تلتقي وجوهها الآلية بشكل مثالي، مما يقلل من الفجوات التي يمكن أن تؤثر على الختم. يتم بعد ذلك وضع حشية بين الوجوه، لتكون بمثابة الحاجز الأساسي أمام هروب السوائل أو الغاز. عندما يتم ربط البراغي بتسلسل مرحلي، يتطور التوتر الميكانيكي على طول كل قفل، مما يولد قوة تثبيت تضغط الحشية بالتساوي عبر أسطح التزاوج. يؤدي هذا الضغط إلى دفع مادة الحشية إلى المخالفات المجهرية للشفة، مما يمنع مسارات التسرب المحتملة. في تطبيقات الضغط العالي، مثل أنظمة PN40 أو ANSI Class 300، يضمن هذا التسلسل الدقيق أنه حتى في ظل ضغوط التشغيل المتقلبة، يظل المفصل قويًا ومقاومًا للزحف أو استرخاء الضغط.

لماذا يهم اختيار الحشية

تؤثر مادة الحشية بشكل مباشر على أداء وصلة الفلنجة ومتانتها. تتوافق المواد الناعمة مثل PTFE أو المركبات المقواة بالألياف بسهولة مع عيوب السطح، مما يوفر إحكامًا أوليًا ممتازًا ولكنها قد تزحف تحت ظروف درجات الحرارة العالية أو الضغط العالي لفترة طويلة. تتحمل الحشيات المعدنية، بما في ذلك تصميمات الوصلات الحلقية (RTJ)، درجات الحرارة القصوى والبيئات المسببة للتآكل مع الحفاظ على السلامة الميكانيكية. التوافق الكيميائي أمر بالغ الأهمية: يوفر PTFE مقاومة عالية للأحماض، في حين أن الحشيات المزدوجة المصنوعة من الفولاذ المقاوم للصدأ تقاوم التآكل الناجم عن الكلوريد في التطبيقات البحرية. حدود درجات الحرارة يجب أن توجه عملية الاختيار أيضًا؛ على سبيل المثال، تعتبر حشوات الجرافيت مناسبة لأنظمة البخار حتى 450 درجة مئوية، في حين تقتصر الحشيات المرنة على درجات حرارة منخفضة. يمكن أن يؤدي الاختيار غير الصحيح للحشية إلى تسرب مبكر، أو تآكل، أو حتى فشل مشترك كارثي، مما يجعل تقييم المواد ضروريًا مثل التجميع الصحيح.

بولت التحميل المسبق وتوزيع التحميل

البراغي هي أكثر من مجرد مثبتات - فهي تنظم قوة التثبيت التي تضمن بقاء الحشية مضغوطة بشكل موحد. يمكن أن يؤدي تطبيق عزم الدوران غير المناسب إلى تحميل مسبق غير متساوٍ، مما يؤدي إلى إمالة الشفة وانفجار الحشية. وللتخفيف من ذلك، يجب ربط البراغي بنمط عرضي باستخدام مفتاح عزم الدوران المعاير، مع تطبيق عزم الدوران على مراحل (على سبيل المثال، 30%، 60%، ثم 100%). يجب مراعاة احتكاك الخيط؛ على سبيل المثال، تقوم مسامير الفولاذ المقاوم للصدأ المشحمة بشكل خفيف بتحويل عزم الدوران إلى تحميل مسبق بشكل أكثر اتساقًا من الخيوط الجافة. في خطوط الأنابيب التي تتعامل مع المياه أو الغاز أو المواد الكيميائية، يعد الحفاظ على توزيع الحمل هذا أمرًا حيويًا لمنع التسربات الدقيقة وإرهاق المواد بمرور الوقت.

المكونات التي تؤثر على الأداء

وجوه شفة وتصميم الجسم

يحدد التصميم الهيكلي للشفة كفاءة الختم والمرونة الميكانيكية. تركز الشفاه ذات الوجه المرتفع (RF) قوة الضغط حول تجويف الحشية، مما يحسن إحكام الختم لتطبيقات ANSI Class 150–600. توفر الفلنجات ذات الوجه المسطح (FF)، والتي تُستخدم بشكل شائع مع أنظمة الحديد الزهر، اتصالًا كاملاً بالسطح ولكنها تتطلب تحكمًا دقيقًا في عزم دوران المسمار لتجنب الضغط غير المتساوي. تستخدم الشفاه ذات المفصلات الحلقية (RTJ) أخدودًا معدنيًا مُشكلًا بدقة وحشية مقابلة للحفاظ على أداء مانع للتسرب في البيئات ذات الضغط العالي أو درجات الحرارة العالية. تساعد تصميمات اللسان والأخدود والذكور والإناث على محاذاة الحشية، مما يقلل من الحركة الجانبية أثناء التثبيت. يعتمد اختيار نوع الفلنجة المناسب على كل من الضغط التشغيلي ودرجة الحرارة ومواد الفلنجة المتزاوجة. يضمن الاهتمام المناسب بسمك الحافة ومحاذاة التجويف وتشطيب السطح نقلًا ثابتًا للحمل ويقلل من خطر التشوه تحت الضغط الديناميكي.

البراغي والصواميل والغسالات

تعتبر البراغي ضرورية لترجمة عزم الدوران المطبق إلى قوة تثبيت موحدة عبر الحشية. يتم تحديد مسامير السبائك عالية القوة، مثل ASTM A193 B7 أو الفولاذ المقاوم للصدأ A276 Grade 304، بشكل شائع بناءً على ضغط النظام ودرجة الحرارة. تعمل الطلاءات مثل طلاء الزنك أو الجلفنة بالغمس الساخن على تعزيز مقاومة التآكل في البيئات الرطبة أو المعرضة للمواد الكيميائية. تقوم الغسالات بتوزيع الحمل بالتساوي، مما يمنع إمالة الحافة ويقلل من تآكل السطح. أثناء التجميع، يضمن تطبيق التشحيم الصحيح على الخيوط وتحت رأس المزلاج تحميلًا مسبقًا يمكن التنبؤ به ويخفف من تقلبات الاحتكاك. تجنب خلط درجات مختلفة من البراغي أو إعادة استخدام أدوات التثبيت، حيث أن الاختلافات الطفيفة في درجة الخيط أو الاستطالة يمكن أن تسبب إجهادًا غير متساوٍ وتسربًا محتملاً.

اختيارات المواد للموثوقية

تؤثر مواد الحواف والحشيات بشكل مباشر على طول عمر المفاصل وتوافقها مع الوسائط المنقولة. يعتبر الفولاذ المقاوم للصدأ 304 و316 قياسيين في الخدمات الكيميائية أو المائية العامة، في حين توفر سبائك دوبلكس 2205 أو سوبر دوبلكس 2507 قوة شد أعلى ومقاومة فائقة للتآكل الناجم عن الكلوريد في التطبيقات البحرية. تعمل السبائك القائمة على النيكل مثل Inconel أو Monel بشكل جيد تحت الحرارة الشديدة أو التعرض للمواد الكيميائية العدوانية. توفر المواد البلاستيكية (PVC، CPVC، PP) ومركبات FRP بدائل خفيفة الوزن للأنظمة ذات الضغط المنخفض أو شديدة التآكل ولكنها تتطلب دراسة متأنية للتمدد الحراري وخصائص الزحف. إن مطابقة مواد الحافة والحشية والتثبيت تقلل من التآكل الجلفاني وتضمن الختم المستقر تحت الأحمال الدورية أو تغيرات درجات الحرارة.

العوامل الخارجية التي يمكن أن تكسر الختم

تأثيرات الضغط ودرجة الحرارة

تم تصميم التركيبات ذات الحواف لتحمل فئات ضغط معينة ونطاقات درجات الحرارة، ومع ذلك يمكن أن تؤدي الظروف التشغيلية المتطرفة إلى تعريض المفصل للخطر إذا لم يتم أخذها في الاعتبار بشكل صحيح. تعمل أنظمة الضغط العالي، مثل خطوط الأنابيب ANSI Class 600 أو PN40، على توليد قوى داخلية تدفع وجوه الفلنجة بعيدًا عن بعضها البعض، مما يقلل من ضغط الحشية. تؤدي تقلبات درجات الحرارة إلى حدوث تمدد أو انكماش حراري، مما قد يؤدي إلى فك البراغي وتشويه جسم الحافة. تستجيب المواد بشكل مختلف: تتوسع حواف الفولاذ المقاوم للصدأ 316 بحوالي 16 ميكرومتر لكل متر لكل درجة مئوية، بينما يُظهر دوبلكس 2205 استطالة حرارية أقل في نفس الظروف. يضمن اختيار الفلنجات والحشيات المصنفة لضغط التشغيل والحد الأقصى لدرجة حرارة الخدمة بقاء الختم سليمًا ويقلل من خطر الزحف أو الانفجار أثناء التدوير الحراري.

الاهتزاز وحركة الأنابيب

تنقل الاهتزازات الميكانيكية الصادرة عن المضخات أو الضواغط أو المعدات الدوارة القريبة الأحمال الديناميكية على طول شبكة الأنابيب. يمكن أن تؤدي التذبذبات المتكررة إلى استرخاء الترباس وعدم انتظام اتصال الحافة، خاصة في فترات التشغيل الطويلة أو غير المدعومة. يؤدي عدم محاذاة الأنابيب إلى تفاقم هذا التأثير، مما يؤدي إلى تركيز الضغط على واجهة الحشية. إن تثبيت مشابك الدعم على فترات محسوبة، وتطبيق عزم دوران مناسب للمسمار مع إحكام عرضي، واختيار الحشيات ذات قوة الضغط العالية، مثل الأنواع المعدنية أو الجرافيت المقوى، يخفف من خطر التسربات المتكررة. ويتطلب الأمر اهتمامًا خاصًا بالقرب من حلقات التمدد أو الانحناءات، حيث يمكن حتى للحركة الجانبية البسيطة أن تؤدي إلى تدهور الختم بمرور الوقت.

سلوك الحشية على المدى الطويل

تخضع مواد الحشية للزحف التدريجي والاسترخاء تحت ضغط ودرجة حرارة مستمرين، مما يؤدي إلى انخفاض قوة التثبيت والتسرب المحتمل. على سبيل المثال، قد تفقد حشوات PTFE في خطوط البخار ما يصل إلى 5% من ضغطها الأولي خلال ستة أشهر من التشغيل المستمر. يعد الفحص الدوري لعزم دوران المسمار ومحاذاة الشفة وحالة الحشية أمرًا ضروريًا، مع التوصية بإعادة الربط وفقًا لمواصفات الشركة المصنعة. يؤدي تنفيذ جدول الصيانة الوقائية، بما في ذلك عمليات الفحص البصري والتحقق من عزم الدوران، إلى إطالة عمر الخدمة ومنع التوقف غير المتوقع. بالإضافة إلى ذلك، فإن اختيار الحشيات ذات معدلات الاسترخاء الدنيا، مثل معدن RTJ أو الجرافيت عالي الجودة، يعمل على تحسين الموثوقية للتطبيقات طويلة المدى أو درجات الحرارة المرتفعة أو الضغط العالي.

ممارسات التثبيت لضمان شفة العمل

تحضير الأسطح والحشيات

يبدأ التثبيت الناجح للحشية بالتحضير الدقيق لكل من وجوه الحافة والحشية. يجب أن تكون الأسطح المصنعة خالية من الخدوش أو الصدأ أو مادة الحشية المتبقية، حيث أن العيوب البسيطة يمكن أن تؤثر على أداء الختم. تضمن المحاذاة الصحيحة للفلنجات تثبيت الحشية بشكل متساوٍ دون بروزها في التجويف، مما قد يؤدي إلى تدفق مضطرب أو نقاط ضغط موضعية. يجب أن تكون الحشيات دائمًا جديدة وذات حجم صحيح ومتوافقة مع نوع وجه الحافة - الوجه المسطح أو الوجه المرتفع أو المفصل من النوع الدائري - للحفاظ على الضغط المتسق. بالنسبة لحشيات RTJ المعدنية، يجب أن يكون أخدود الجلوس نظيفًا وخاليًا من الحطام لضمان ختم موحد من المعدن إلى المعدن.

استراتيجيات تشديد الترباس التي تعمل

تقوم البراغي بترجمة عزم الدوران المطبق إلى قوة التثبيت التي تحافظ على الختم. يضمن استخدام نمط الربط العرضي التوزيع الموحد للتحميل المسبق عبر جميع البراغي، مما يقلل من خطر إمالة الشفة أو انفجار الحشية. يجب تطبيق عزم الدوران بزيادات مرحلية - عادة 30%، 60%، ثم 100% من القيمة الموصى بها - للسماح للحشية بالضغط بالتساوي. يؤدي استخدام مفاتيح عزم الدوران المعايرة إلى منع الربط الزائد أو الناقص، مما قد يؤدي إلى التسرب أو إجهاد المسمار. يعمل تشحيم الخيوط وتحت رأس الترباس على تحسين اتساق تحويل عزم الدوران إلى التحميل المسبق، خاصة بالنسبة للمثبتات المصنوعة من الفولاذ المقاوم للصدأ، مع تجنب التشحيم على الحشية ما لم تتم الموافقة على ذلك من قبل الشركة المصنعة.

أخطاء التثبيت الشائعة وكيفية تجنبها

غالبًا ما تنبع حالات الفشل المتكررة من أخطاء بسيطة ولكنها خطيرة. إن إعادة استخدام الحشيات تقلل من قدرتها على ملء العيوب الدقيقة، مما يؤدي إلى مسارات التسرب. يؤدي عزم الدوران غير المتساوي، مثل تشديد البراغي بشكل تسلسلي في دائرة بدلاً من العرض، إلى ضغط غير متماثل وضغط موضعي على الحشية. يؤدي عدم محاذاة وجوه الحافة إلى إجهاد الانحناء، مما قد يتسبب في تشوه أو تسرب على المدى الطويل. يعد التحقق قبل التثبيت أمرًا ضروريًا للتخفيف من هذه المخاطر، بما في ذلك التأكد من نوع الحافة والوجه، والتحقق من حجم الترباس ودرجته، وضمان الاختيار الصحيح للحشية.

قائمة المراجعة المقترحة: التحقق قبل التثبيت

● فحص وجوه الحافة بحثًا عن الخدوش والتآكل والتسطيح

● تأكد من أن نوع الحشية يتوافق مع وجه الحافة ووسائط التشغيل

● التحقق من حجم الترباس، والدرجة، ومتطلبات التشحيم

● قم بمحاذاة الشفاه بدقة لتجنب عدم التوافق أو الضغط الجانبي

● التأكد من معايرة أدوات عزم الدوران وتطبيق عملية الشد العرضية

الحفاظ على نظام مانع للتسرب مع مرور الوقت

التفتيش والمراقبة

يعد الفحص المنتظم أمرًا ضروريًا لضمان استمرار عمل يجب إجراء فحوصات عزم الدوران بشكل دوري، باستخدام مفاتيح ربط تمت معايرتها للتحقق من أن التحميل المسبق للمسمار لا يزال ضمن المواصفات. يجب فحص وجوه الحافة بحثًا عن التآكل أو الحفر أو تشوه السطح، لأن هذه العيوب تؤثر على ضغط الحشية وأداء الختم. يجب استبدال الحشيات وفقًا للفواصل الزمنية الموصى بها من قبل الشركة المصنعة أو عند ظهور علامات واضحة للزحف أو التشقق أو التآكل، خاصة في التطبيقات ذات درجة الحرارة العالية أو الضغط العالي. التركيبات ذات الحواف الهيدروليكية عالية الضغط في ظل ظروف التشغيل.

التخطيط للظروف القاسية

تتطلب الأنظمة ذات الضغط العالي أو درجة الحرارة المرتفعة أو العدوانية كيميائيًا إدارة استباقية للمواد. تعمل الترقية إلى الحشيات المعدنية RTJ أو السبائك عالية الجودة مثل duplex 2205 أو Inconel على تعزيز سلامة المفاصل في ظل الظروف القاسية. تستفيد الأنظمة التي تتعامل مع البخار أو المواد الكيميائية المسببة للتآكل أو التعرض البحري من اختيار مواد الحافة والحشية التي تقاوم التمدد الحراري والهجوم الكيميائي والتعب. مع الأخذ في الاعتبار الدورات التشغيلية وأحمال الاهتزاز المتوقعة عند التخطيط لترقيات المواد، يتم تقليل وقت التوقف عن العمل غير المخطط له وإطالة عمر الخدمة.

المبادئ التوجيهية العملية لطول العمر

تعتمد الموثوقية على المدى الطويل على إجراءات الصيانة المناسبة. يجب إجراء فحوصات المحاذاة أثناء كل عملية فحص لمنع إجهاد الانحناء على الشفاه. يجب إعادة تدوير البراغي حسب الحاجة، باتباع تسلسلات عرضية ومرحلية للحفاظ على قوة تثبيت موحدة. إن الجمع بين أنواع الحشيات المناسبة والمواد المناسبة لبيئة التشغيل - RTJ المعدني لأنظمة الضغط العالي أو الجرافيت المقوى للمرونة الحرارية - يضمن الختم المتسق على مدار سنوات من الخدمة. يدعم توثيق إجراءات الصيانة وقراءات عزم الدوران قرارات الاستبدال الاستباقية ويمنع التدهور التدريجي للأداء.

خاتمة

يتضمن فهم كيفية عمل التركيبات ذات الحواف التعرف على التفاعل بين جسم الحافة والحشية والتحميل المسبق للمسمار للحفاظ على اتصال آمن مانع للتسرب. يساهم الاختيار المناسب للمواد ونوع الفلنجة وممارسات التثبيت في تحقيق الموثوقية على المدى الطويل، بينما يساعد الفحص والصيانة المنتظمة في منع حدوث أعطال غير متوقعة.

{[ت0]}. توفر تركيبات ومكونات ذات حواف مصممة لتلبية معايير الصناعة، ودعم الأداء المتسق تحت مختلف الضغوط ودرجات الحرارة. تساعد منتجاتها المشغلين في الحفاظ على أنظمة أنابيب فعالة وآمنة من خلال تقليل مخاطر التسربات وتسهيل الصيانة، مما يضمن أداء كل وصلة بشكل موثوق طوال فترة خدمتها.

التعليمات

س: ما هي التركيبات ذات الحواف المستخدمة في أنظمة الأنابيب؟

ج: تقوم التركيبات ذات الحواف بتوصيل الأنابيب أو الصمامات أو المعدات، مما يسمح بسهولة التجميع والتفكيك والصيانة مع الحفاظ على ختم مانع للتسرب تحت الضغط.

س: كيف يمكن للتركيبات ذات الحواف إنشاء ختم مانع للتسرب؟

ج: يتم ضغط الحشية الموجودة بين وجوه الحافة تحت شد المسمار، مما يملأ عيوب السطح ويمنع تسرب السوائل أو الغاز بشكل فعال.

س: ما هي العوامل التي تؤثر على أداء التركيبات ذات الحواف؟

ج: اختيار المواد، ونوع وجه الحافة، والتحميل المسبق للمسمار، وفئة الضغط، ودرجة الحرارة، والتركيب المناسب، كلها تؤثر على موثوقية الختم ومتانة النظام.

س: هل يمكن للتجهيزات ذات الحواف التعامل مع الضغط العالي ودرجة الحرارة؟

ج: نعم، عندما يتم تحديدها بشكل صحيح، يمكن أن تعمل التركيبات ذات الحواف ذات الحشية الصحيحة ومواد الحافة بأمان في ظل ظروف الضغط العالي ودرجات الحرارة العالية.

س: كم مرة يجب فحص التركيبات ذات الحواف؟

ج: يجب أن تتضمن عمليات الفحص المنتظمة فحص عزم دوران المسمار وحالة وجه الحافة وسلامة الحشية، خاصة في الأنظمة المعرضة للاهتزاز أو الحرارة أو الوسائط المسببة للتآكل.

س: ما الأخطاء الشائعة التي تقلل من فعالية التركيبات ذات الحواف؟

ج: يمكن أن تتسبب الفلنجات المنحرفة، واختيار الحشية بشكل غير صحيح، وعزم الدوران غير المتساوي، والحشيات المعاد استخدامها في حدوث تسربات وتقليل الموثوقية على المدى الطويل.
