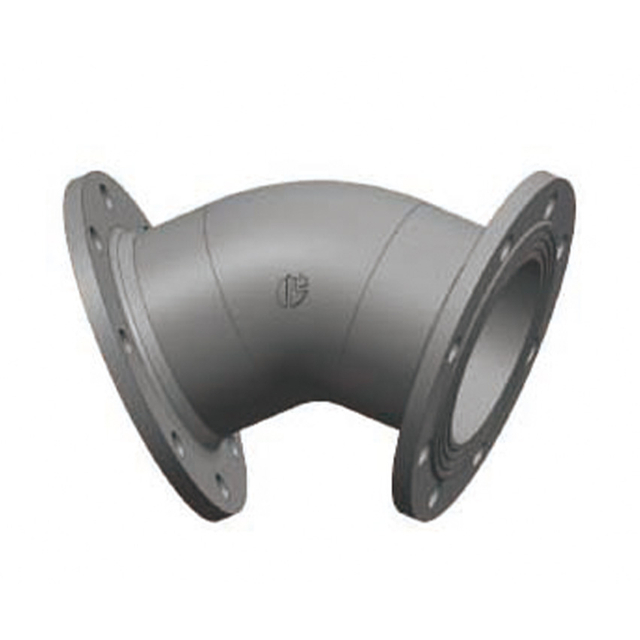

تتطلب أنظمة الأنابيب عبر البيئات الصناعية والتجارية والسكنية اتصالات موثوقة توازن بين القوة وإمكانية الوصول والتكلفة. غالبًا ما يثير الاختيار بين التركيبات ذات الحواف والوصلات الملولبة تساؤلات حول تحمل الضغط وتعقيد التثبيت والأداء على المدى الطويل. يساعد فهم هذه الاختلافات على ضمان اختيار المواد المناسبة ومواءمتها واستراتيجيات الصيانة. يمكن للقراء الحصول على رؤى حول نوع التركيب الذي يناسب أقطار الأنابيب المحددة وأنواع السوائل والظروف التشغيلية، مع تعلم أيضًا التدابير العملية لمنع التسربات والتآكل وعدم المحاذاة من أجل أنظمة أكثر أمانًا ومتانة.
عند تصميم أنظمة الأنابيب، يعد فهم قيود الضغط ودرجة الحرارة أمرًا بالغ الأهمية لتحقيق الموثوقية على المدى الطويل. تم تصميم التركيبات ذات الحواف للتعامل مع بيئات الضغط العالي، والتي يتم تصنيفها عادةً على أنها فئة 150 أو 300 أو 600 وفقًا لمعايير ANSI/ASME B16.5. تتوافق هذه التصنيفات مع الحد الأقصى للضغوط المسموح بها والتي تتراوح تقريبًا من 285 رطل لكل بوصة مربعة إلى أكثر من 1480 رطل لكل بوصة مربعة في درجات الحرارة المحيطة، مع تخفيضات تعتمد على المواد في درجات حرارة مرتفعة. في المقابل، تقتصر التركيبات الملولبة بشكل عام على تطبيقات الضغط المنخفض والمتوسط، وعادة ما تكون أقل من 400 رطل لكل بوصة مربعة، ولا يوصى بها للأنظمة التي تتجاوز 200 درجة فهرنهايت بسبب خطر إجهاد الخيط وفشل الختم. تشير دراسات الحالة الصناعية إلى أنه في خطوط البخار ذات درجة الحرارة العالية أو خطوط أنابيب العمليات الكيميائية، تحافظ التركيبات ذات الحواف الهيدروليكية عالية الضغط على سلامة الختم حيث قد تتعرض الوصلات الملولبة للتسرب الجزئي أو ارتخاء المفاصل.
يؤثر قطر الأنبوب بشكل مباشر على الاختيار بين التركيبات ذات الحواف والخيوط. تعتبر الوصلات ذات الحواف مثالية للأنابيب المتوسطة والكبيرة - التي يزيد قطرها عادة عن 3 بوصات - لأن تصميم الحافة المثبتة بمسامير يوزع الضغط الميكانيكي بشكل موحد، مما يمنع التشوه تحت الضغط الداخلي. تستفيد خطوط الأنابيب الصغيرة التي يقل قطرها عن 3 بوصات من التركيبات الملولبة، والتي توفر تركيبًا مدمجًا وفعالاً من حيث التكلفة مع الحفاظ على التحكم الكافي في السوائل. تعمل الهندسة الداخلية للتجهيزات ذات الحواف أيضًا على تقليل الاضطراب، مما يضمن تدفقًا أكثر سلاسة وتقليل فقدان الطاقة في التطبيقات ذات الحجم الكبير.
قطر الأنبوب | التركيب الموصى به | نطاق الضغط النموذجي | تأثير التدفق |
<3" | مترابطة | 0-400 رطل لكل بوصة مربعة | اضطراب طفيف ممكن |
3"-12" | ذات حواف | 285-1480 رطل لكل بوصة مربعة | تدفق سلس وفعال |
>12" | ذات حواف | 300-1480+ رطل لكل بوصة مربعة | الأمثل لحجم كبير |
تتفوق التركيبات ذات الحواف في السيناريوهات التي تتطلب الفحص المتكرر أو الصيانة أو استبدال المكونات. يتيح الجمع بين الحشية والشفة المثبتة بمسامير للفنيين تفكيك الأجزاء دون قطع الأنابيب، مما يقلل من وقت التوقف عن العمل. تتطلب التركيبات الملولبة، على الرغم من أنها أكثر إحكاما، تفكيكًا متسلسلًا وقد تتطلب إزالة الأنابيب إذا كان الوصول إليها محدودًا، مما يجعل الإصلاحات مرهقة في التخطيطات الضيقة.
نصائح احترافية:
● قم بجدولة فحص عزم الدوران للمسمار كل 6 إلى 12 شهرًا لمنع زحف الحشية.
● افحص الحشيات بحثًا عن علامات مجموعة الضغط أو التحلل الكيميائي، خاصة في البيئات ذات درجة الحرارة العالية أو المسببة للتآكل.
● استخدم مانع التسرب الملولب بشكل انتقائي للتركيبات الملولبة؛ تجنب الإفراط في التشديد، الذي يمكن أن يؤدي إلى تجريد الخيوط أو تشقق أطراف الأنابيب.
يتطلب اختيار الاتصال الأمثل تحقيق التوازن بين الاستثمار الأولي وطول العمر التشغيلي. تشتمل التركيبات ذات الحواف على تكاليف أولية أعلى بسبب المواد الإضافية (البراغي، والصواميل، والحشيات) والتركيب الذي يتطلب عمالة كثيفة. ومع ذلك، فإن مزاياها طويلة المدى - مثل إمكانية إعادة الاستخدام، والصيانة المبسطة، والموثوقية في ظل الظروف القاسية - غالبًا ما تعوض النفقات الأولية في الأنظمة الصناعية. توفر التركيبات الملولبة توفيرًا فوريًا في التكاليف وتقليل وقت التثبيت، مما يجعلها مناسبة للتطبيقات السكنية أو الصناعية الخفيفة. يؤثر اختيار المواد أيضًا على الاقتصاد: يوفر الفولاذ المقاوم للصدأ مقاومة للتآكل ولكن بتكلفة أعلى، ويوفر الفولاذ الكربوني القوة بتكلفة معتدلة، في حين أن PVC أو الحديد الزهر قد يقلل من التكاليف الأولية ولكنه يحد من تحمل درجة الحرارة. تكشف تحليلات دورة الحياة أنه في الأنظمة الكيميائية أو البخارية واسعة النطاق، تعمل التركيبات ذات الحواف على تقليل تكاليف التوقف وتدخلات الصيانة بنسبة 20-30% مقارنة بالبدائل الملولبة.
يبدأ التثبيت الصحيح للشفة بمحاذاة دقيقة لمنع تركيز الضغط والتسرب. يجب أن تتمركز الشفاه على أطراف الأنبوب مع وجود فجوة موحدة لاستيعاب ضغط الحشية. ينبغي توزيع ضغط الجلوس على الحشية بالتساوي؛ يمكن أن يؤدي عزم الدوران غير المتساوي إلى تشوه موضعي، مما يقلل من فعالية الختم ويسرع التآكل. توصي إرشادات الصناعة، مثل ANSI/ASME B16.5، بربط المسامير بشكل تسلسلي بنمط متقاطع لضمان الضغط الموحد. قد يؤدي عدم المحاذاة أو عزم الدوران غير الموحد إلى تسرب المفاصل، أو إجهاد الترباس، أو تزييف الشفة، خاصة في ظل ظروف الضغط العالي أو التدوير الحراري.
تتطلب التركيبات الملولبة الالتزام بمعايير دقيقة للختم المناسب. يجب أن تتطابق الخيوط الذكور والإناث، مع خيوط مدببة (NPT، BSPT) ذاتية الشد عند تطبيق عزم الدوران، بينما تعتمد الخيوط المستقيمة (NPS، BSPP، UTS) على مواد مانعة للتسرب أو حشوات لضمان سلامة السوائل. اختيار مانع التسرب أمر بالغ الأهمية؛ يجب أن يكون شريط PTFE أو المواد المانعة للتسرب السائلة متوافقة مع الوسط المنقول لمنع التحلل الكيميائي. يواجه المستخدمون في كثير من الأحيان ترابطًا متقاطعًا أو ارتخاءًا ناجمًا عن الاهتزاز في حالة محاذاة الخيوط بشكل غير صحيح أو إحكامها بشكل مفرط. يقلل عزم الدوران والتشحيم الصحيح أثناء التجميع من هذه المخاطر ويعزز الموثوقية على المدى الطويل.
تتفوق الوصلات الملولبة في التركيبات المدمجة حيث تكون التركيبات ذات الحواف غير عملية بسبب القيود المكانية. تستفيد التصميمات الضيقة، مثل مجمعات السباكة السكنية أو الخطوط الهيدروليكية الصغيرة، من المساحة الأصغر للتركيبات الملولبة. يجب مراعاة إمكانية الوصول إلى مفاتيح الربط والأدوات لتجنب الإفراط في الربط، مما قد يؤدي إلى تجريد الخيوط أو تشقق أطراف الأنابيب. إن استخدام اليد المشدودة متبوعًا بالتحقق من عزم الدوران يضمن تأمين المفاصل دون المساس بالسلامة الهيكلية. عند تصميم المخططات، ضع في الاعتبار الوصول إلى الصيانة المستقبلية لمنع الاختناقات التشغيلية.
تتكرر العديد من المخاطر العملية في كل من التركيبات ذات الحواف والخيوط:
● زيادة عزم الدوران للمسامير : يؤدي إلى تشوه الشفة أو تجريد الخيط.
● وضع الحشية في غير موضعها : يسبب ضغطًا غير متساوٍ وتسربات محتملة.
● استخدام مواد مانعة للتسرب غير متوافقة : يؤدي إلى هجوم كيميائي أو تدهور الحشية.
● تجاهل المحاذاة : يؤدي إلى تركيزات الضغط التي تقلل من عمر المكونات.
● إهمال الحماية من التآكل : يمكن أن تتعطل المسامير والفلنجات المعرضة للرطوبة أو المواد الكيميائية قبل الأوان.
يؤثر اختيار المواد بشكل مباشر على طول عمر وموثوقية أنظمة الأنابيب. توفر التركيبات ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ مقاومة ممتازة ضد الأكسدة والوسائط الكيميائية العدوانية، مما يجعلها مثالية لنقل السوائل المسببة للتآكل مثل الأحماض أو الغازات الكيميائية أو المياه المالحة. يتطلب الفولاذ الكربوني، على الرغم من قوته الميكانيكية، طلاءات واقية أو حماية كاثودية لمنع التآكل عند استخدامه مع الماء أو المواد الكيميائية الخفيفة. تركيبات PVC خفيفة الوزن وخاملة كيميائيًا ولكنها تقتصر على تطبيقات درجات الحرارة المنخفضة والضغط المنخفض. يؤدي اختيار المادة المناسبة وفقًا لنوع السائل إلى تخفيف مخاطر التسرب وتقليل تدخلات الصيانة، خاصة في البيئات الصناعية ذات الطلب العالي. تتفوق التركيبات ذات الحواف في تطبيقات الوسائط الخطرة نظرًا لواجهة الحشية المقاومة للتسرب والبنية المثبتة بمسامير، مما يوفر احتواءًا فائقًا مقارنة بالبدائل الملولبة.
تمثل الدراجات الحرارية والاهتزازات الميكانيكية تحديات كبيرة في الأنابيب الصناعية. تقوم التركيبات ذات الحواف بتوزيع الضغط عبر وجه الحافة والحشية المثبتة بمسامير، مما يمتص بشكل فعال تمدد الأنابيب والانكماش والاختلالات الطفيفة. يمنع توزيع الضغط هذا التعب الموضعي ويقلل من احتمالية التسرب الجزئي، حتى في ظل التغيرات في درجات الحرارة العالية أو ارتفاع الضغط المتقطع. في المقابل، تعمل التركيبات الملولبة على تركيز الضغط عند جذور الخيوط، مما يجعلها عرضة للتشقق الناتج عن الإجهاد والارتخاء تحت الاهتزاز أو التمدد الحراري. يؤدي تنفيذ محاذاة الحافة المناسبة، وعزم الدوران المتسلسل للمسمار، وتخفيف الاهتزاز في التصميم إلى تقليل هذه المخاطر ويضمن سلامة النظام على المدى الطويل، ومعالجة مخاوف المستخدم بشأن التسربات والتعب المعدني في التطبيقات المهمة.
تتطلب بعض البيئات ذات الضغط العالي أو درجات الحرارة المرتفعة أنواعًا متخصصة من الفلنجات. توفر الشفاه ذات الرقبة الملحومة انتقالًا سلسًا للتدفق وقوة فائقة، وهي مثالية للبخار عالي الضغط أو الخطوط الكيميائية. تسمح الفلنجات الانزلاقية بسهولة المحاذاة والتركيب لتطبيقات الضغط المتوسط، في حين أن الفلنجات الملحومة بالمقبس مناسبة لخطوط الأنابيب ذات الضغط العالي ذات القطر الصغير. يؤدي اختيار نوع الحافة الصحيح إلى تحسين الأداء والسلامة والمتانة.
نوع شفة | تطبيق نموذجي | ملاءمة المواد | ملاحظات الضغط/درجة الحرارة |
لحام الرقبة | بخار عالي الضغط، خطوط كيميائية | الفولاذ المقاوم للصدأ، الفولاذ الكربوني | الضغط العالي/درجة الحرارة مستقرة |
سهل الارتداء | خطوط المياه أو النفط ذات الضغط المتوسط | الفولاذ المقاوم للصدأ، بولي كلوريد الفينيل | ضغط معتدل، محاذاة سهلة |
لحام المقبس | أنابيب الضغط العالي ذات القطر الصغير | الفولاذ المقاوم للصدأ، الفولاذ الكربوني | مدمج ومتوافق مع الضغط العالي |
لا غنى عن التركيبات ذات الحواف في الأنظمة الصناعية ذات الضغط العالي ودرجة الحرارة العالية حيث تكون السلامة وقابلية الصيانة أمرًا بالغ الأهمية. تعتمد التطبيقات مثل مصانع معالجة المواد الكيميائية ومصافي النفط وخطوط البخار عالية الضغط على تركيبات ذات حواف من الفئة 300-600 مصنوعة من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني للتعامل مع الضغوط التي تتجاوز 1000 رطل لكل بوصة مربعة ودرجات الحرارة الأعلى من 400 درجة فهرنهايت. تسمح مجموعة الفلنجة والحشية المثبتة بمسامير بإجراء فحص دوري واستبدال المكونات دون تفكيك أقسام الأنابيب بالكامل. كما تضمن المحاذاة الصحيحة وتطبيق عزم الدوران وفقًا لمعايير ANSI/ASME B16.5 التشغيل الخالي من التسرب في ظل التدوير الحراري الشديد والضغط الميكانيكي.
تهيمن التركيبات الملولبة على الأنظمة ذات القطر الصغير والضغط المنخفض، بما في ذلك إمدادات المياه السكنية، وخطوط التدفئة والتهوية وتكييف الهواء (HVAC)، والتطبيقات الصناعية صغيرة الحجم. إن حجمها الصغير واتصالها البسيط من ذكر إلى أنثى وفعاليتها من حيث التكلفة تجعلها مثالية لخطوط الأنابيب التي يقل قطرها عن 3 بوصات وتعمل بأقل من 400 رطل لكل بوصة مربعة. يؤدي الحد الأدنى من متطلبات الأدوات والتركيب السريع إلى تقليل تكاليف العمالة وتسهيل التعديلات التحديثية السريعة أو الإعدادات المؤقتة. على الرغم من أنها ليست مصممة لدرجات الحرارة العالية أو الوسائط المسببة للتآكل، إلا أن التركيبات الملولبة توفر موثوقية كافية عندما يكون الاهتزاز والتباين الحراري محدودين.
غالبًا ما تدمج خطوط الأنابيب الهجينة تجهيزات ذات حواف وملولبة لتحقيق التوازن بين المتانة وكفاءة المساحة. يجب على المهندسين مراعاة التوافق بعناية، والتأكد من محاذاة مواد الحشيات ومعايير الخيوط (NPT وBSPT) وتقييمات الضغط عبر النظام. تتطلب سيناريوهات التعديل التحديثي في المنشآت القديمة في كثير من الأحيان إدخال اتصالات مترابطة في الشبكات ذات الحواف الموجودة. يعمل التطبيق الصحيح لعزم الدوران واختيار مانع التسرب الملولب وفحوصات المحاذاة على تقليل مخاطر التسرب وتركيزات الضغط الميكانيكي. إن تخطيط مناطق الواجهة مع الدعم المناسب وبدلات التوسعة يقلل من احتمالية إجهاد المفاصل أو الارتخاء الناجم عن الاهتزاز.
يعتمد تحديد التوصيل الصحيح - سواء كان تركيبًا ذو حواف أو بديلاً ملولبًا - على عوامل مثل ضغط النظام، وقطر الأنبوب، وتوافق المواد، وإمكانية الوصول إلى الصيانة، والتكلفة الإجمالية. يتيح تقييم هذه المعايير للمهندسين والفنيين تحقيق التوازن بين المتانة والتركيب العملي ومتطلبات التشغيل.
{[ت0]}. توفر مجموعة من التركيبات ذات الحواف المصممة لدعم هذه الاعتبارات، وتقدم المواد والتصميمات المناسبة لمختلف الضغوط وأنواع السوائل. يساعد استخدام التركيبات المحددة بشكل صحيح، جنبًا إلى جنب مع الالتزام بممارسات التثبيت والفحص، في الحفاظ على سلامة النظام، وتقليل تدخلات الصيانة، وضمان أداء موثوق به بمرور الوقت.
ج: التركيب ذو الحواف هو عبارة عن وصلة أنابيب باستخدام فلنجات مثبتة بمسامير وحشية. يتم استخدامه بشكل شائع في أنظمة الأنابيب ذات الضغط العالي أو درجة الحرارة العالية أو الصناعية لسهولة الصيانة ومنع التسرب.
ج: تستخدم التركيبات ذات الحواف مسامير وحشيات للإغلاق، وهي مناسبة للأنابيب الكبيرة والضغوط العالية، في حين يتم تثبيت التركيبات الملولبة مباشرة على الأنابيب، مما يجعلها مثالية للأقطار الصغيرة وتطبيقات الضغط المنخفض.
ج: تقتصر التركيبات الملولبة عمومًا على أنظمة الضغط المنخفض والمتوسط ودرجات الحرارة المعتدلة. تتطلب تطبيقات الضغط العالي أو درجات الحرارة العالية وصلات ذات حواف أو ملحومة.
ج: تشمل العوامل الرئيسية قطر الأنبوب، وضغط النظام، ونوع السائل، وتكرار الصيانة، ومساحة التثبيت المتاحة. تتناسب التركيبات ذات الحواف مع الظروف الصناعية الصعبة، وهي ملولبة للإعدادات المدمجة ذات الضغط المنخفض.
ج: نعم، تسمح التركيبات ذات الحواف بتفكيك المقاطع دون قطع الأنابيب، مما يسهل الفحص واستبدال الحشية والصيانة مقارنة بالوصلات الملولبة.
