ما هو المناسب ذو حواف؟

مقدمة

غالبًا ما تواجه خطوط الأنابيب التي تحمل الماء أو المواد الكيميائية أو البخار ضغوطًا عالية واحتياجات صيانة متكررة وظروفًا بيئية صعبة. يعد ضمان التوصيلات الآمنة والمانعة للتسرب أمرًا بالغ الأهمية، كما أن التركيب ذو الحواف المحدد بشكل صحيح يمكن أن يبسط عملية التثبيت، ويسمح بعمليات فحص أسهل، ويطيل عمر النظام. يساعد فهم الأنواع والمواد وفئات الضغط المختلفة للتجهيزات ذات الحواف على منع الأعطال المكلفة ويضمن أداءً موثوقًا به في ظل الظروف الصعبة. سوف يكتسب القراء رؤى عملية حول اختيار التركيب المناسب، وتقنيات التثبيت المناسبة، واستراتيجيات الصيانة الفعالة للحفاظ على أنظمة الأنابيب آمنة وفعالة.

التعريف والأنواع والوظيفة الأساسية

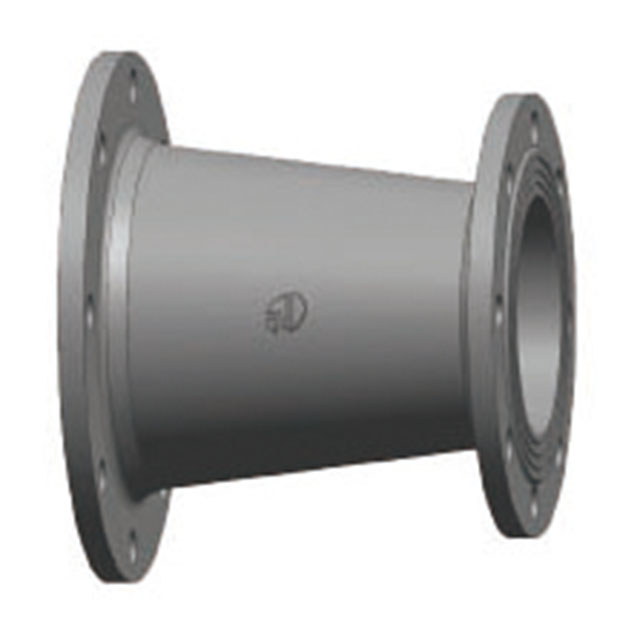

ما هو تركيب ذو حواف؟

التركيب ذو الحواف هو موصل ميكانيكي مصمم لربط الأنابيب والصمامات والمضخات والمكونات الأخرى في أنظمة الأنابيب الصناعية. وتتكون من حافة أو طوق بارز يعرف بالشفة، وحشية لإغلاق المفصل، ومسامير توفر ضغط تثبيت موحد حول المحيط. يضمن هذا التكوين وجود ختم محكم الضغط قادر على التعامل مع نطاق واسع من ضغوط التشغيل ودرجات الحرارة. تسمح التركيبات ذات الحواف بالتجميع والتفكيك بشكل متكرر دون المساس بسلامة النظام، مما يميزها عن الوصلات الملحومة أو المثبتة بشكل دائم. غالبًا ما تعتمد فعالية الختم على نوع وجه الحافة - الوجه المرتفع (RF) أو المفصل من النوع الدائري (RTJ) - وتوافق المواد بين الحافة والحشية.

أنواع وتطبيقات التركيبات ذات الحواف الرئيسية

تأتي التركيبات ذات الحواف بأنواع مختلفة لاستيعاب تكوينات الأنابيب المختلفة:

يوفر كل نوع مزايا مميزة بناءً على قيود التثبيت واحتياجات الصيانة وظروف التشغيل. على سبيل المثال، تتفوق حواف اللحام ذات العنق في تطبيقات درجات الحرارة العالية أو الضغط العالي بسبب المحور المستدق الذي يقلل من الاضطراب وتركيز الضغط. على العكس من ذلك، فإن الفلنجات سهلة الارتداء هي أسهل في التركيب وفعالة من حيث التكلفة للضغوط المعتدلة.

كيف تعمل التركيبات ذات الحواف على تحسين صيانة النظام

تعمل التركيبات ذات الحواف على تحسين قابلية الصيانة بشكل كبير في شبكات الأنابيب. يتطلب التفكيك للفحص أو الإصلاح فك البراغي بدلاً من قطعها، مما يتيح الاستبدال السريع للمكونات أو الحشيات البالية. كما يسهل تصميمها المعياري عملية التنظيف ويمنع التلوث في أنظمة السوائل، وهو أمر بالغ الأهمية في التطبيقات الكيميائية أو معالجة المياه. بالمقارنة مع الوصلات الملحومة، فإن هذه التركيبات تقلل من وقت التوقف عن العمل أثناء الصيانة المجدولة، في حين أن توزيع الحمل الموحد حول رأس الحافة يقلل من خطر الارتخاء. نصيحة احترافية: تجنب الربط غير المتساوي للمسمار واتبع دائمًا تسلسلات عزم الدوران المتقاطع؛ يعد تطبيق عزم الدوران غير المناسب أحد الأسباب الأكثر شيوعًا للتسرب في التجميعات ذات الحواف.

الأبعاد القياسية وفئات الضغط

تم توحيد أبعاد الفلنجة لضمان قابلية التشغيل البيني عبر الشركات المصنعة المختلفة. تشمل المعلمات الرئيسية ما يلي:

● حجم الأنبوب الاسمي (NPS): تسمية قياسية تعكس قطر الأنبوب المقصود.

● القطر الخارجي للشفة (OD): يوفر مساحة لوضع البراغي ومحاذاتها.

● قطر دائرة المسامير (BCD) وعدد فتحات المسامير: يحدد توزيع الحمل الهيكلي.

● سمك الحافة: يختلف وفقًا لتصنيف الضغط والمواد.

تشير فئات الضغط، المحددة بموجب ANSI/ASME B16.5/B16.47، وEN 1092-1، وISO 7005-1، إلى الحد الأقصى لضغط العمل المسموح به. على سبيل المثال، يمكن للشفة من الفئة 300# المصنوعة من الفولاذ الكربوني ASTM A105 أن تتحمل ما يصل إلى 740 رطل لكل بوصة مربعة في درجات الحرارة المحيطة. يعد الاقتران الصحيح بين نوع الحافة وفئة الضغط ومواد الحشية أمرًا ضروريًا لمنع التسربات وضمان موثوقية النظام على المدى الطويل.

اختيار المواد والأداء

المعادن والسبائك المشتركة

يتم تصنيع التركيبات ذات الحواف بشكل شائع من الفولاذ الكربوني، والفولاذ المقاوم للصدأ (الدرجات 304، 316، 321)، وسبائك الفولاذ. يوفر الفولاذ الكربوني، الذي يتم تحديده غالبًا باسم ASTM A105، قوة شد عالية ومقاومة معتدلة للتآكل، مما يجعله مناسبًا لأنظمة النفط والغاز والمياه تحت ضغوط مرتفعة. توفر أنواع الفولاذ المقاوم للصدأ مقاومة فائقة للتآكل وتعمل بفعالية عبر نطاق واسع من درجات الحرارة، مما يدعم التطبيقات الكيميائية والبخارية. تتفوق سبائك الفولاذ، المعززة بالكروم والموليبدينوم، في ظروف الضغط العالي ودرجات الحرارة العالية مثل المصافي ومحطات الطاقة. يجب التأكد من توافق فئة الضغط ونوع وجه الحافة قبل التثبيت.

سبائك متقدمة للبيئات القاسية

بالنسبة لبيئات المعالجة البحرية أو تحت سطح البحر أو المعالجة الكيميائية، يُفضل استخدام الدوبلكس 2205 والسوبر دوبلكس 2507 والسبائك القائمة على النيكل مثل إنكونيل أو هاستيلوي. توفر هذه المواد قوة إنتاجية عالية، ومقاومة استثنائية للتآكل والشقوق، وتحافظ على السلامة في ظل التقلبات الشديدة في درجات الحرارة. على سبيل المثال، يمكن لـ Super Dual أن يتحمل الضغوط التي تتجاوز ANSI Class 900# في تطبيقات مياه البحر. يتطلب اختيار هذه السبائك تقييم التوافق الكيميائي ومقاومة التشقق الناتج عن الإجهاد على المدى الطويل.

الخيارات غير المعدنية والمركبة

تشمل الخيارات خفيفة الوزن والمقاومة للمواد الكيميائية PVC، وCPVC، وPP، وPVDF، وFRP. تعتبر هذه المواد مثالية لأنظمة الضغط المنخفض في معالجة المياه أو نقل المواد الكيميائية أو شبكات الصرف الصحي. في حين أن الفلنجات غير المعدنية تقلل الوزن وتمنع التآكل، إلا أنها محدودة بتحمل درجة الحرارة والقوة الميكانيكية. يتضمن النهج العملي تقييم العدوانية الكيميائية للسائل واختيار المواد المركبة ذات معاملات التمدد الحراري الكافية.

مطابقة المواد لفئة الضغط ونوع الختم

يجب أن يتوافق اختيار المواد مع تصنيف ضغط الحافة وتوافق الحشية. تعتبر أوجه الوجه المرتفعة (RF) المقترنة بالفولاذ الكربوني أو الفولاذ المقاوم للصدأ فعالة للضغوط المعتدلة، في حين أن تصميمات المفصلات الحلقية (RTJ) ضرورية لتطبيقات الضغط العالي أو درجات الحرارة العالية. توفر وجوه اللسان والأخدود (T&G) والذكور والإناث (M&F) محاذاة دقيقة للعمليات المتخصصة. تعمل قوائم المراجعة المرئية لمواد رسم الخرائط وفئة الضغط ونوع وجه الحافة على تقليل أخطاء التثبيت بشكل كبير.

أفضل ممارسات التثبيت والتجميع

تشديد الترباس وتوزيع الأحمال

يعد تشديد البراغي بشكل صحيح أمرًا ضروريًا لتحقيق ختم ضغط موحد في التركيبات ذات الحواف. تضمن تسلسلات عزم الدوران المتقاطع توزيعًا متساويًا للحمل عبر جميع المسامير، مما يمنع الضغط الموضعي الذي يمكن أن يضر بسلامة الحشية. تساعد مفاتيح عزم الدوران التي تمت معايرتها وفقًا لفئة ضغط الحافة - التي تتراوح من ANSI 150# إلى 2500# - في الحفاظ على قيم عزم الدوران المتسقة، بينما توفر مؤشرات إجهاد Rotabolt قياسًا مباشرًا لامتداد المسمار، مما يؤكد قوة التثبيت المناسبة. يعد الضغط غير المتساوي أو الخطوات المتخطية أثناء الشد سببًا رئيسيًا للتسرب في أنظمة الضغط العالي.

اختيار الحشية ونصائح الجلوس

يعد اختيار نوع الحشية الصحيح لوجه الحافة أمرًا بالغ الأهمية لأداء الختم. توفر الشفاه ذات الوجه المرتفع (RF) المقترنة بحشيات مطاطية أو معدنية ضغطًا موثوقًا به على نطاق ضغط معتدل. تم تصميم حشوات الوصلات الحلقية (RTJ) لتطبيقات الضغط العالي أو درجات الحرارة العالية، وملء الأخاديد المُشكَّلة آليًا للحفاظ على الختم من المعدن إلى المعدن. تضمن وجوه اللسان والأخدود (T&G) والذكور والإناث (M&F) محاذاة دقيقة، مما يقلل من سوء الوضع أثناء التجميع. رؤية الخبراء: يمكن أن يؤدي الجلوس غير المناسب أو استخدام حشية غير متوافقة مع مادة الفلنجة إلى تسريع التآكل أو التسبب في تآكل الإجهاد، خاصة في التركيبات المزدوجة المصنوعة من الفولاذ المقاوم للصدأ أو التركيبات المزدوجة الفائقة.

إجراءات التجميع الآمنة

يؤدي التعامل الآمن أثناء التثبيت إلى حماية سلامة الموظفين والنظام. عند تركيب الستائر العاتمة أو النظارات، تأكد من فصل وصلة الحافة بالتساوي لتجنب الضغط أو الحمل غير المتساوي على الحشية. يجب فك البراغي الموجودة على الجانب البعيد من الحافة أولاً أثناء التفكيك لتنفيس أي ضغط محصور بأمان. يتم تعزيز سلامة المشغل بشكل أكبر من خلال استخدام أدوات الرفع للفلنجات الثقيلة والتحقق من محاذاة الحافة قبل الربط النهائي.

أخطاء التجميع الشائعة وكيفية تجنبها

العديد من الأخطاء المتكررة يمكن أن تقلل من موثوقية التركيبات ذات الحواف:

● عدم المحاذاة: حتى الانحراف الزاوي الطفيف يزيد من خطر التسرب. استخدم أدلة المحاذاة أو الفحص البصري.

● عزم الدوران غير الصحيح: قد يؤدي زيادة أو نقصان عزم الدوران إلى تشويه الحافة أو الحشية. اتبع دائمًا إجراءات عزم الدوران المتقاطع.

● وضع الحشية في غير مكانها: يمكن أن يؤدي الوضع غير الصحيح إلى حدوث عوائق في التدفق أو مسارات تسرب. تحقق دائمًا من موضعه قبل الشد.

● أنواع الحواف غير المتوافقة: يمكن أن يؤدي خلط فئات الضغط أو أنواع الوجه إلى فشل كارثي؛ راجع جداول فئة الضغط قبل التثبيت.

يمكن استخدام جداول قائمة المراجعة لربط كل خطأ بالتدابير الوقائية، مما يساعد فرق التركيب في الحفاظ على الاتساق والسلامة في أنظمة الأنابيب المهمة.

الصيانة والتفتيش واستكشاف الأخطاء وإصلاحها

قائمة التفتيش الروتينية

يعد الفحص الروتيني للتجهيزات ذات الحواف أمرًا بالغ الأهمية لموثوقية النظام ومنع التسرب. افحص البراغي للتأكد من عدم ارتخائها أو شدها غير المتساوي، وافحص الحشيات بحثًا عن علامات التآكل أو مجموعة الضغط، وتحقق من وجوه الحافة بحثًا عن التآكل أو الحفر. غالبًا ما يمكن اكتشاف التسريبات البسيطة من خلال ملاحظة الرطوبة أو تغير اللون أو استخدام أدوات الفحص بالموجات فوق الصوتية في خطوط الضغط العالي.

كشف وإصلاح التسريبات

يجب أن يجمع اكتشاف التسرب بين الفحص البصري واختبار الضغط والتقييم الوظيفي للأختام. بالنسبة للفلنجات ذات الوجه المرتفع (RF)، تحقق من وجود فجوات على طول دائرة الترباس؛ بالنسبة للفلنجات ذات الوصلات الحلقية (RTJ)، قم بفحص سلامة الأخدود والحشية المعدنية. يتضمن استبدال الحلقات O أو أختام RTJ البالية فك البراغي بشكل تسلسلي لتخفيف الضغط بأمان وضمان بقاء وجوه الحافة متوازية أثناء إعادة التجميع. قم دائمًا بإعادة تثبيت البراغي بأنماط متقاطعة إلى قيمة الفئة المحددة بعد الاستبدال لمنع الضغط غير المتساوي.

صيانة البيئات عالية الضغط

تتطلب التركيبات ذات الحواف في بيئات المعالجة تحت سطح البحر أو المبردة أو الكيميائية اهتمامًا متزايدًا. تقاوم مواد دوبلكس 2205 أو سوبر دوبلكس 2507 التآكل الناتج عن الإجهاد، ولكن يُنصح بالفحص الدوري بحثًا عن التآكل الناتج عن الكلوريد أو التشقق الناتج عن الإجهاد. تتطلب الأنظمة المبردة مراقبة دقيقة لتأثيرات الانكماش الحراري على محاذاة الحافة وموضع الحشية.

دورة الحياة واعتبارات الاستبدال

يساعد فهم عمر خدمة الحشيات والشفاه في تخطيط الصيانة. يجب فحص الشفاه العمياء أو النظارة بحثًا عن تآكل الوجه والتآكل بعد التركيبات المتكررة. يعتمد طول عمر الحشية على ضغط التشغيل ودرجة الحرارة والتعرض للمواد الكيميائية؛ الاستبدال بشكل استباقي وليس بشكل تفاعلي. يمكن لجدول رسم الخرائط المرئي للمواد / فئة الضغط / الفاصل الزمني للصيانة الموصى به أن يرشد جداول الفحص المنهجي، مما يقلل وقت التوقف عن العمل غير المجدول ويعزز السلامة التشغيلية.

التطبيقات المتخصصة والحرجة

أنظمة الضغط العالي ودرجة الحرارة القصوى

تتطلب التركيبات ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ في البيئات البخارية عالية الضغط والبيئات المبردة والبيئات البحرية اختيارًا دقيقًا للمواد ونوع الختم للحفاظ على سلامة النظام. يوفر الفولاذ المقاوم للصدأ دوبلكس 2205 وسوبر دوبلكس 2507 مقاومة فائقة للتنقر وقوة شد، مما يضمن التشغيل الموثوق به تحت ضغوط تتجاوز ANSI Class 900#. توفر حشوات المفصل الدائري (RTJ) أختامًا من المعدن إلى المعدن ضرورية لدرجات الحرارة القصوى والوسائط العدوانية.

الشفاه المدمجة والمزدوجة الختم

تتيح الحواف المدمجة مع حلقات الختم المزدوجة IX أداءً أعلى في المساحات المحدودة. تعمل التفاوتات الصارمة على تحسين كفاءة الختم ولكنها تتطلب معالجة دقيقة أثناء التجميع. يمكن أن يؤدي عدم المحاذاة أو عزم الدوران غير المستوي إلى تقليل فعالية الختم المزدوج، مما يزيد من خطر التسرب.

دراسات الحالة وأمثلة الصناعة

غالبًا ما تعتمد المصانع الكيميائية ومرافق معالجة المياه وخطوط أنابيب النفط والغاز على تركيبات ذات حواف متخصصة للتعامل مع ظروف التشغيل القاسية. على سبيل المثال، تقوم الأكواع ذات الحواف والمخفضات في وحدة المعالجة الكيميائية بإدارة التدفق الاتجاهي مع الحفاظ على سلامة الختم تحت السوائل المسببة للتآكل. توضح الرسوم البيانية المشروحة للمحملات والتركيبات المتقاطعة كيف يمنع توزيع الضغط واختيار المواد التسربات في نقاط الضغط العالي. أدى استخدام مواد Super Dual أو Inconel في القطاعات الحيوية إلى تقليل وقت توقف الصيانة وتحسين أداء دورة الحياة مقارنة بالفولاذ المقاوم للصدأ التقليدي.

خاتمة

إن فهم الوظائف والأنواع والاعتبارات المادية للتركيبات ذات الحواف يسمح للمهندسين والفنيين بتصميم وصيانة أنظمة الأنابيب بموثوقية أكبر. يساعد الاختيار الصحيح لنوع الحافة والحشية وفئة الضغط، جنبًا إلى جنب مع التثبيت المناسب والفحص الروتيني، على منع التسربات وتوقف التشغيل.

منتجات من Shanxi Jin Steel Casting Co.,Ltd. توفير جودة متسقة والالتزام بمعايير الصناعة، ودعم التجميع الآمن والأداء طويل الأمد. ومن خلال دمج هذه التركيبات في نظامك، يمكنك تبسيط عملية الصيانة وتعزيز سلامة الختم وضمان التشغيل المستقر حتى في ظل ظروف الضغط العالي أو درجات الحرارة القصوى.

التعليمات

س: ما هي تركيبات الحواف المستخدمة؟

ج: وصلة ذات حواف تربط الأنابيب والصمامات والمضخات، مما يوفر وصلة آمنة ومحكم الضغط تسمح بسهولة التجميع والتفكيك والصيانة في أنظمة الأنابيب.

س: كيف تختلف التركيبات ذات الحواف عن الوصلات الملولبة؟

ج: تستخدم التركيبات ذات الحواف مسامير وحشيات لإنشاء ختم، مما يوفر دعمًا أفضل للأنابيب ذات القطر الكبير وتطبيقات الضغط العالي، على عكس التركيبات الملولبة التي تعتمد على الخيوط اللولبية.

س: ما هي المواد المستخدمة عادة للتجهيزات ذات الحواف؟

ج: تشمل المواد الشائعة الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وسبائك الفولاذ، والمركبات غير المعدنية مثل PVC أو FRP، والتي يتم اختيارها على أساس الضغط ودرجة الحرارة والتوافق الكيميائي.

س: كيف ينبغي تركيب التجهيزات ذات الحواف بشكل آمن؟

ج: يتضمن التثبيت الصحيح محاذاة وجوه الحافة، واستخدام الحشية الصحيحة، وتطبيق عزم دوران متقاطع على البراغي، والتحقق من توافق فئة الضغط لمنع التسربات وتلف الإجهاد.

س: هل يمكن إعادة استخدام التركيبات ذات الحواف بعد التفكيك؟

ج: نعم، تم تصميم التركيبات ذات الحواف للتجميع والتفكيك المتكرر، ولكن يجب فحص الحشيات والمسامير أو استبدالها للحفاظ على ختم الضغط الموثوق به.

س: ما هي الأسباب الشائعة للتسرب في التركيبات ذات الحواف؟

ج: غالبًا ما تنتج التسربات عن عزم دوران غير مناسب للمسمار، أو الشفاه المنحرفة، أو الحشيات التالفة، أو استخدام أنواع أو مواد غير متوافقة تحت ضغوط التشغيل.
