ما هو حجم تركيبات حديد الدكتايل؟

عندما يسأل شخص ما عن حجم تركيبات حديد الدكتايل ، نادرًا ما تكون الإجابة رقمًا واحدًا فقط. يعتمد الحجم على نوع التركيب ونمط الاتصال واحتياجات المهمة. في هذه المقالة، سوف تتعلم نطاقات الحجم الشائعة، والأبعاد الرئيسية التي تتجاوز الحجم الاسمي، وكيفية اختيار التركيب المناسب لمشروع خط أنابيب حقيقي.

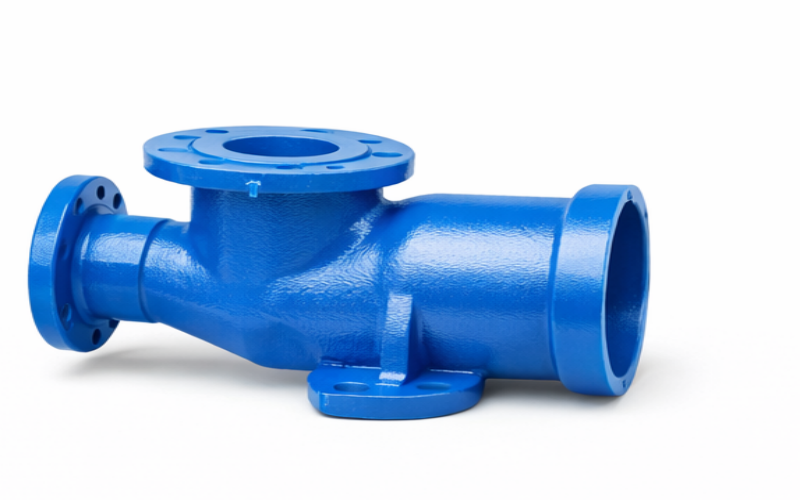

ما هو حجم تركيبات حديد الدكتايل؟

عادةً ما يبحث المشترون عن نطاق الحجم الشائع أولاً

عندما يسأل المشترون عن أحجام تركيبات حديد الدكتايل، فإنهم عادة ما يريدون نطاق القطر الاسمي قبل أي شيء آخر. ومن الناحية العملية، تتوفر هذه التركيبات على نطاق واسع، بأحجام متخصصة صغيرة عند الطرف الأدنى وأحجام خطوط الأنابيب الكبيرة المستخدمة في أنظمة المياه والبنية التحتية عند الطرف الأعلى. النطاق المرجعي العملي هو حوالي 2 بوصة إلى 64 بوصة ، في حين أن العديد من التطبيقات القياسية تقع في النطاقات الوسطى الأكثر شيوعًا بدلاً من الحدود القصوى. النقطة الأساسية هي أن الحجم الاسمي يمنح المشترين مرشحًا أوليًا سريعًا، لكنه لا يحدد بشكل كامل ما إذا كانت التركيبة ستعمل في التثبيت الحقيقي.

لماذا يعتمد الحجم المتاح على فئة التركيب

الأحجام المتوفرة ليست موحدة في كل منتج من منتجات تركيب حديد الدكتايل. قد يغطي معيار تركيب الجسم بالكامل نطاقًا رئيسيًا واحدًا، بينما يمكن أن تمتد التركيبات المدمجة إلى أبعد من ذلك بأقطار أكبر، وقد تتوقف المنتجات المحززة مبكرًا لأنها مخصصة لظروف خدمة مختلفة. ولهذا السبب قد لا يتم عرض منتجين موصوفين ببساطة على أنهما "تركيبات حديد الدكتايل" بنفس الحجم. يمكن أيضًا أن يكون للانحناء، أو نقطة الإنطلاق، أو المستدق، أو التركيب الفرعي، أو المحول حدود توفر خاصة به حتى عندما تنتمي جميعها إلى نفس عائلة المنتج الأوسع. وبعبارة أخرى، فإن توفر الحجم يتبع تصميم المنتج والمعايير المعمول بها، وليس فقط نوع المادة.

الحجم في صفحات المنتج لا يعني رقمًا واحدًا فقط

في صفحات المنتج، لا ينبغي أبدًا قراءة "الحجم" على أنه القطر الاسمي وحده. يحتاج المشترون أيضًا إلى النظر في الأبعاد التي تؤثر على الملاءمة والتركيب، مثل القطر الخارجي، وحفر الحافة، وعدد فتحات الترباس، ودائرة الترباس، وقسم الجدار. على سبيل المثال، قد يتطلب تركيب مقاس 6 بوصات التحقق من الأبعاد النهائية وهندسة الاتصال قبل أن يتطابق مع بقية الخط. هذا هو السبب في أن الحجم الصحيح هو في الواقع مزيج من حجم الأنبوب ونوع التركيب وتفاصيل الاتصال بدلاً من رقم واحد في صفحة الكتالوج.

أحجام تركيبات حديد الدكتايل حسب نوع المنتج

من الأفضل فهم أحجام تركيبات حديد الدكتايل حسب نوع المنتج، لأن نفس القطر الاسمي لا يحمل نفس منطق الاختيار عبر كل نمط اتصال. قد يتغير نطاق الحجم مع تصميم التركيب، والمعيار المستخدم، والدور الذي يلعبه التركيب في النظام. وهذا يعني أنه يجب على المشترين قراءة الحجم من خلال عدسة وظيفة المنتج في خط الإنتاج، وليس كرقم مستقل.

تجهيزات المقبس لتوصيل الأنابيب المباشر وخطوط التوزيع المشتركة

تُستخدم تجهيزات المقبس عادةً عندما يحتاج الخط إلى اتصال مباشر من الأنابيب إلى التركيب الذي يدعم التجميع الفعال في توزيع المياه أو الشبكات المماثلة. في هذه الحالات، غالبًا ما يبدأ المشترون بحجم الخط، لكن هذا ليس سوى جزء من القرار. قد يبدو انحناء المقبس واضحًا لأنه يتبع قطر التشغيل، إلا أن نقطة الإنطلاق أو الاستدقاق تقدم على الفور متغيرًا آخر: حجم المخرج أو التخفيض. ولهذا السبب يجب أن يأخذ فحص حجم تركيبات المقبس دائمًا في الاعتبار ما إذا كانت التركيبات تحافظ على نفس مسار التدفق أو تغيره. إذا كانت الفروع الملائمة أو تقلل أو تعيد توجيه الخط، يصبح سؤال الحجم المفيد "ما هي أبعاد المدخل والمخرج معًا؟" بدلاً من "ما هو الحجم الاسمي؟"

تجهيزات ذات حواف للصمامات والمضخات وواجهات المعدات

عادةً ما يتم اختيار التركيبات ذات الحواف عندما تكون هناك حاجة إلى وصلات صلبة ومثبتة بمسامير، خاصة حول الصمامات والمضخات والعدادات وغيرها من وصلات المعدات. هنا، يكون اختيار الحجم أكثر دقة لأن التركيب يجب أن يتماشى ليس فقط مع الأنبوب ولكن أيضًا مع وجه معدات التزاوج. يصبح عدد فتحات الترباس، وأبعاد دائرة الترباس، وتفاصيل الحافة المواجهة نقاط تفتيش عملية. قد يتطابق التركيب مع حجم الخط ويظل غير مناسب إذا كان نمط الحافة لا يتماشى مع نقطة الاتصال. من الناحية العملية، يعتمد حجم تركيب الحواف على دقة الأبعاد بقدر ما يتعلق بالقطر، لأن الوصول إلى التثبيت ومحاذاة البراغي يؤثران بشكل مباشر على إمكانية إكمال التجميع بكفاءة في الموقع.

خيارات التركيب السريع والمفاصل الميكانيكية لتلبية احتياجات التركيب المرنة

غالبًا ما يتم أخذ فئات الوصلات الميكانيكية والتركيبات السريعة في الاعتبار عندما يجب أن يوازن التثبيت بين التجميع الآمن والقدرة على التكيف الميداني. وهي مفيدة عندما يتطلب الموقع إحكامًا محكمًا وختمًا يمكن الاعتماد عليه وبعض المرونة في كيفية إجراء الاتصال. ولهذا السبب، يجب أن يتضمن اختيار الحجم في هذه المنتجات أكثر من قطر الأنبوب الاسمي. يحتاج المشترون أيضًا إلى التفكير في طريقة الختم، وطريقة تجميع المفصل، وما إذا كانت بيئة التثبيت تجعل نمط المفصل أكثر عملية من الآخر. وهذا مهم بشكل خاص عند استخدام التركيبات في المساحات المقيدة، أو الأعمال التحديثية، أو الأنظمة التي يكون فيها الأداء المشترك المتسق مهمًا بقدر أهمية القطر المختوم على المنتج.

المحولات ووصلات التفكيك والوصلات لنقاط النقل والصيانة

بعض منتجات تركيبات حديد الدكتايل لها أهمية أكبر ليس على طول خطوط الأنابيب المستقيمة، ولكن في الأماكن التي تتصل فيها الأنظمة أو تتغير أو تحتاج إلى صيانة لاحقًا. وتندرج المحولات ووصلات التفكيك والوصلات ضمن هذه المجموعة. ويرتبط دور التحجيم الخاص بها بالانتقال والصيانة: الاتصال بأطراف مختلفة، أو استيعاب تفاوت التجميع، أو السماح بإزالة المعدات المجاورة في المستقبل. وهذا يجعلها ذات أهمية خاصة في مجموعات المنتجات الحقيقية، لأنها تحل مشاكل الاتصال العملية التي لا تحلها الانحناءات والوصلات القياسية. عند اختيار الأحجام في هذه الفئة، يجب على المشترين التفكير فيما يتعلق بمطابقة الواجهات عبر نقطة الاتصال بأكملها بدلاً من التعامل مع المنتج كمجرد تركيب آخر بقطر خط واحد.

ما هي الأبعاد المهمة إلى جانب القطر الاسمي؟

القطر الاسمي هو المرشح الأول في اختيار تركيبات حديد الدكتايل، لكنه لا يمثل الصورة الكاملة الأبعاد أبدًا. يمكن أن يتطابق التركيب مع حجم خط الأنابيب ويظل غير صحيح بالنسبة للاتصال إذا كانت هندسة نهايته أو تخطيط الاتصال لا يناسب التثبيت. ولهذا السبب يجب أن تتجاوز مراجعة الأبعاد حجم العنوان الرئيسي على صفحة المنتج.

نوع النهاية وحجم الفرع وأبعاد التخفيض

الحجم المباشر هو جزء واحد فقط من القرار لأن العديد من التركيبات تفعل أكثر من مجرد مواصلة الخط. يغير الانحناء الاتجاه، وتخلق نقطة الإنطلاق فرعًا، ويتغير المخفض أو المستدق التدفق من قطر إلى آخر. في كل هذه الحالات، يحتاج المشترون إلى قراءة التركيب كمجموعة من الأبعاد المترابطة بدلاً من حجم اسمي واحد. على سبيل المثال، قد يكون لنقطة الإنطلاق حجم تشغيل واحد وحجم فرع مختلف، في حين يجب فحص تركيب التخفيض عند كلا الطرفين للتأكد من أن الانتقال يعمل مع أقسام الأنابيب المحيطة. ينطبق نفس المنطق على النوع النهائي: حتى عندما يبدو القطر الاسمي صحيحًا، فإن نموذج الاتصال لا يزال يحدد ما إذا كانت التركيبة ستتوافق مع بقية النظام.

حفر الحافة، وفتحات الترباس، وتخطيط الاتصال

بالنسبة للتركيبات ذات الحواف، ومحولات الحواف، ووصلات التفكيك، تصبح مراجعة الأبعاد أكثر عملية. إن التركيب ليس "الحجم الصحيح" حقًا ما لم يعمل نمط الترباس ووجه الحافة وتخطيط الاتصال معًا.

قبل الموافقة على التوصيل ذو الحواف، يجب على المشترين عادةً التحقق مما يلي:

● نمط ثقب الترباس

● أبعاد دائرة الترباس

● توافق وجه الشفة

● مساحة الوصول للتجميع والشد

تكون هذه الفحوصات مهمة للغاية عندما تلتقي التركيبات بالصمامات أو المضخات أو المكونات القابلة للإزالة، لأن دقة الاتصال لا تؤثر على التثبيت فحسب، بل تؤثر أيضًا على الوصول إلى الصيانة المستقبلية.

كيفية اختيار تركيبات حديد الدكتايل المناسبة للوظيفة

يبدأ اختيار وصلات حديد الدكتايل المناسبة بالمهمة التي يجب أن يقوم بها الخط، وليس بصفحة كتالوج مليئة بأسماء الأجزاء. قد لا يزال نفس الحجم الاسمي يتطلب فئات تركيب مختلفة اعتمادًا على ما إذا كان المشروع عبارة عن مصدر مياه رئيسي مدفون، أو توصيل مضخة، أو نقطة فرعية، أو انتقال بين أقطار غير متساوية.

ابدأ من تطبيق خط الأنابيب، وليس من الكتالوج وحده

يؤثر التطبيق على اختيار التركيب لأن كل نظام يضغط على جزء مختلف من التصميم. في خط إمداد المياه، قد تكون الأولوية هي الاتصال الذي يمكن الاعتماد عليه عبر المسافات الطويلة وتغييرات الاتجاه القياسية. في أعمال الصرف الصحي أو مياه الأمطار، قد تدفع المتانة وتخطيط الخط وبيئة الخدمة الاختيار نحو التركيبات التي تناسب بشكل أفضل هندسة النظام وطريقة التثبيت. يمكن لمشاريع الري والحماية من الحرائق أيضًا تغيير الأولويات، لا سيما عندما تكون المساحة أو الوصول أو نقاط الاتصال المحددة أكثر أهمية من مجرد الاستمرارية المباشرة. المفتاح ليس إدراج التطبيقات في حد ذاتها، ولكن استخدام التطبيق لتضييق الفئة المناسبة أولاً. وبمجرد أن تصبح هذه الفئة واضحة، يصبح سؤال الحجم أسهل وأكثر دقة.

قم بمطابقة نوع التركيب مع نقطة الاتصال الفعلية

تطرح عملية الاختيار العملية سؤالاً واحدًا قبل أي شيء آخر: ما الذي يحدث في هذه المرحلة من المسار؟ لا يتم اختيار التركيب المستخدم لتغيير الاتجاه بنفس الطريقة المستخدمة لإنشاء فرع، أو ربطه بالمعدات، أو تقليل حجم الأنبوب، أو السماح بالوصول إلى الصيانة لاحقًا. ولهذا السبب يجب على المشترين مطابقة نوع التركيب مع وظيفة نقطة الاتصال بدلاً من افتراض أن كل قرار بشأن الحجم يبدأ وينتهي بالقطر الاسمي.

ينقل هذا الأسلوب القارئ من بحث واسع مثل "ما هو حجم تركيبات حديد الدكتايل" إلى اتخاذ قرار على مستوى المنتج. كما يعكس أيضًا كيف يميز اختيار التركيبات الحقيقية بين الأحجام المستقيمة، وتقليل التكوينات، والأبعاد القائمة على الحافة بدلاً من التعامل مع جميع التركيبات على أنها قابلة للتبديل.

استخدم قائمة مرجعية عملية للطلب المسبق قبل إرسال استفسار

قبل إرسال استفسار، يجب على المشترين تأكيد مجموعة قصيرة من التفاصيل التي تؤثر بشكل مباشر على ما إذا كانت التركيبات ستعمل في الميدان.

● الحجم الاسمي: التأكد من حجم الخط المطلوب في تصميم خط الأنابيب.

● فئة التركيب: تحديد ما إذا كانت المهمة تحتاج إلى انحناء، أو تي شيرت، أو مستدق، أو تركيب ذو حواف، أو محول، أو نوع اتصال آخر.

● الأبعاد المتفرعة أو المخفضة: تحقق من جميع الأبعاد غير المتساوية حيث يتغير مسار التدفق أو حجم الأنبوب.

● تفاصيل الفلنجة والمسمار: تحقق من عدد فتحات المزلاج، وتخطيط دائرة المزلاج، وتوافق الفلنجة حيث تتضمن الوصلات المثبتة بمسامير.

● شروط الخدمة ومساحة التثبيت: التأكد من ضغط العمل، ومتطلبات المفاصل، وما إذا كان الموقع يسمح بتجميع التركيبات وصيانتها بشكل صحيح.

عندما تنطبق متطلبات الضغط أو الفلنجة، تصبح قائمة المراجعة هذه أكثر أهمية، لأن الاستفسار الصحيح يجب أن يصف حالة الخدمة بوضوح مثل القطر الاسمي.

خاتمة

تأتي تركيبات حديد الدكتايل بأحجام عديدة، ولكن الاختيار الصحيح يعتمد على نوع التركيب وتفاصيل الاتصال واحتياجات المشروع. أفضل اختيار يدعم نظام خطوط الأنابيب بأكمله، وليس فقط قطر الأنبوب. {[ت0]}. تقدم خطوط إنتاج تركيبات حديد الدكتايل وأنابيب حديد الدكتايل، إلى جانب الدعم الفني والخدمة التي تركز على التطبيقات، مما يجعل اختيار الحجم أكثر عملية لمشاريع المياه والصرف الصحي ومياه العواصف والري والحماية من الحرائق.

التعليمات

س: ما هو نطاق الحجم النموذجي لتركيبات حديد الدكتايل؟

ج: عادةً ما تقع وصلات حديد الدكتايل ضمن أحجام الأنابيب الاسمية القياسية، ولكن النطاق الدقيق يعتمد على نوع المنتج والمعايير المعمول بها.

س: هل يستخدم كل تركيب حديد الدكتايل نفس نظام الحجم؟

ج: لا. قد تختلف تركيبات حديد الدكتايل حسب المقبس، أو الحواف، أو الوصلات الميكانيكية، أو التصميم المصغر، لذا فإن الحجم الاسمي وحده لا يكفي.

س: ما الذي يجب على المشترين التحقق منه إلى جانب القطر؟

ج: بالنسبة لأي تركيبات من حديد الدكتايل ، تحقق من نوع النهاية وأبعاد الفرع وحفر الحافة وتخطيط الترباس وظروف التثبيت.
