ما هي الأنواع الأربعة من التجهيزات؟

مقدمة

تشكل خطوط الأنابيب وأنظمة الأنابيب العمود الفقري لعدد لا يحصى من التطبيقات الصناعية والتجارية والسكنية، ومع ذلك فإن تنوع التركيبات غالبًا ما يسبب الارتباك. يؤثر اختيار المكون الصحيح - سواء كان مرفقًا، أو تي شيرت، أو مخفضًا، أو تركيبات ذات حواف - على كفاءة التدفق، وضغط النظام، والموثوقية على المدى الطويل. يساعد فهم الاختلافات بين هذه الأنواع الأربعة الأساسية على منع المشكلات الشائعة مثل التسربات أو الاضطرابات أو تآكل المعدات. سوف يكتسب القراء نظرة عملية على وظائف التركيب، وتوافق المواد، وأفضل ممارسات التثبيت، وكيف توفر التركيبات ذات الحواف المتانة والوصول إلى الصيانة في البيئات الصناعية أو ذات الضغط العالي.

أنواع التركيبات الأساسية الأربعة ووظائفها

التجهيزات الاتجاهية – المرفقين والانحناءات

تم تصميم التركيبات الاتجاهية، المعروفة باسم المرفقين، لإعادة توجيه تدفق السوائل دون تغيير قطر الأنبوب. تتضمن التكوينات القياسية انحناءات بزوايا 45 درجة و90 درجة و180 درجة، ينتج كل منها اضطرابًا وخصائص ضغط مختلفة داخل خط الأنابيب. تعمل الأكواع ذات نصف القطر الطويل (1.5× قطر الأنبوب) على تقليل خسائر الاحتكاك، في حين تُفضل الأكواع ذات نصف القطر القصير (1× القطر) في التخطيطات ذات المساحة المحدودة ولكنها تولد انخفاضات أعلى في الضغط. الأكواع ذات الحواف، غالبًا ما تكون مصنوعة من الفولاذ المقاوم للصدأ 316، تسمح بتوصيلات مثبتة بمسامير لخطوط الأنابيب الصناعية، مما يسهل الصيانة دون التفكيك.

الجدول: مقارنة نوع الكوع

نصيحة احترافية: تأكد من أن سمك جدار الكوع يتوافق مع تصنيف ضغط خط الأنابيب. يمكن أن يؤدي عدم المحاذاة إلى إنشاء مناطق تجويف تؤدي إلى تآكل الأسطح المعدنية بمرور الوقت.

تركيبات المتفرعة - المحملات، والصلبان، ووايز

تعمل التركيبات المتفرعة على تقسيم أو دمج تدفقات السوائل بكفاءة. تأتي المحملات القياسية على شكل متساوي أو متناقص، حيث يقوم الأخير بضبط قطر تدفق الفرع للحفاظ على ضغط النظام. توفر التركيبات على شكل حرف Y زوايا أكثر لطفاً، مما يقلل من الاضطراب في التطبيقات الحساسة. تدعم التقاطعات، على الرغم من أنها أقل شيوعًا، اتصالات رباعية الاتجاه ولكنها تفرض ضغطًا هيكليًا أعلى عند التقاطع، مما يستلزم تعزيز سمك الجدار. غالبًا ما تفضل تركيبات الضغط العالي المحملات ذات الحواف لتسهيل التوصيلات الآمنة القائمة على الترباس، مما يبسط عملية الفحص والصيانة.

نصيحة احترافية: تجنب استخدام التقاطعات في خطوط الأنابيب عالية السرعة حيث قد يؤدي الاضطراب إلى تآكل المفاصل بسرعة؛ فكر في التركيبات على شكل حرف Y أو المحملات المزدوجة لتقليل انقطاع التدفق.

تركيبات التخفيض - المخفضات والمحولات

تعتبر المخفضات ضرورية لتوصيل الأنابيب بأقطار مختلفة. تعمل المخفضات المركزية على محاذاة الخطوط المركزية، وهي مثالية للخطوط الرأسية، في حين تمنع المخفضات اللامركزية انحباس الهواء في خطوط الأنابيب الأفقية. تعمل المحولات من النوع الجرسي، والتي توجد عادةً في أنظمة النحاس أو PEX، على إنشاء انتقالات سلسة دون حدوث تقلبات مفاجئة في الضغط. الحجم الصحيح ضروري؛ يمكن أن يؤدي الاختيار غير المناسب إلى تقليل كفاءة المضخة أو إدخال التجويف.

قائمة مرجعية لاختيار المخفض:

● تحديد معدل التدفق ومتطلبات انخفاض الضغط.

● حدد متحدة المركز أو غريب الأطوار بناءً على اتجاه خط الأنابيب.

● التأكد من توافق المواد (على سبيل المثال، الفولاذ المقاوم للصدأ 316 للسوائل المسببة للتآكل).

● فحص الأسطح الداخلية للتأكد من نعومتها لمنع الاضطراب.

وصلات الربط – الوصلات والاتحادات والفلنجات

توفر تركيبات الانضمام وصلات أنابيب آمنة أو غطاء نهائي. تعمل أدوات التوصيل، سواء كانت منزلقة أو ملولبة، على إنشاء وصلات شبه دائمة، بينما تتيح أدوات التوصيل سهولة التفكيك. تستخدم التركيبات ذات الحواف البراغي والحشوات للحفاظ على ختم مانع للتسرب، خاصة تحت الضغط العالي. يعد التسلسل الصحيح لعزم الدوران ووضع الحلقة O أمرًا بالغ الأهمية لمنع التسربات. يجب أن تتوافق جودة الخيوط مع معايير SAE أو ISO لضمان الموثوقية على المدى الطويل في خطوط الأنابيب الصناعية.

لماذا تعتبر التركيبات ذات الحواف ضرورية في أنظمة الأنابيب

كيف تختلف التركيبات ذات الحواف عن طرق الربط الأخرى

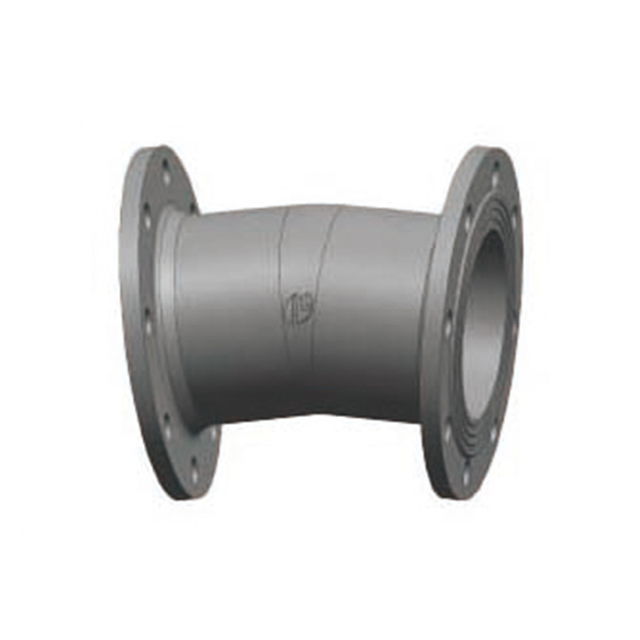

توفر التركيبات ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ ميزة فريدة على أدوات التوصيل والاتحادات من خلال السماح بالوصول إلى الصيانة المعتدلة دون التفكيك الكامل لخطوط الأنابيب. على عكس الوصلات الملحومة الدائمة، تعتمد الفلنجات على الوصلات والحشيات المُثبتة بمسامير للحفاظ على سلامة الضغط العالي، مما يجعلها مناسبة للتطبيقات الصناعية والمعمارية. إنها تستوعب معدلات ضغط أعلى وأقطار أنابيب أكبر، بينما تتيح فحص المكونات الداخلية أو استبدالها بأقل وقت توقف عن العمل. تعتبر هذه المرونة أمرًا بالغ الأهمية بشكل خاص في مصانع معالجة المواد الكيميائية وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) حيث قد يتطلب الوصول المتكرر.

المواد وتقييمات الضغط والمعايير

يتم تصنيع التركيبات ذات الحواف من مجموعة متنوعة من المواد، بما في ذلك الفولاذ المقاوم للصدأ 316، والفولاذ الكربوني، والنحاس، ويتم اختيار كل منها بناءً على مقاومة التآكل، والثبات الحراري، وتوافق السوائل. الفولاذ المقاوم للصدأ 316، الذي يحتوي على نسبة عالية من الموليبدينوم، يتفوق في البيئات البحرية أو الغنية بالكلوريد. تختلف تقييمات الضغط بشكل كبير، ويتم التعبير عنها عادةً في الفئة 150-600 أو PN 10-415 بار وفقًا للمعايير الإقليمية. يضمن الامتثال لمواصفات SAE وISO وJIS أداءً ميكانيكيًا ثابتًا وسلامًا.

الجدول: نوع التركيب ذو الحواف مقابل تصنيف الضغط مقابل التطبيق النموذجي

أفضل ممارسات التثبيت للتركيبات ذات الحواف

يتطلب التثبيت اهتمامًا دقيقًا بمواصفات عزم الدوران، وتسلسل البراغي، ووضع الحلقة O، ومحاذاة الحشية. تعمل وجوه الحافة المُشكَّلة باستخدام الحاسب الآلي مع تفاوتات على مستوى الميكرون على تقليل عدم انتظام السطح، مما يعزز سلامة الختم. يمكن أن يؤدي تسلسل الترباس غير الصحيح أو عزم الدوران غير المتساوي إلى حدوث تركيزات الضغط، مما يتسبب في حدوث تسربات في ظل ظروف الضغط العالي. إن استخدام مفاتيح عزم الدوران المعايرة والتشحيم المناسب للمسامير يضمن ضغطًا موحدًا على الحشيات. يجب محاذاة الأكواع ذات الحواف والمحملات لتجنب ضغوط الانحناء التي يمكن أن تؤثر على التدفق وطول عمر المفصل.

اعتبارات الصيانة وطول العمر

توفر التركيبات ذات الحواف دورات فحص يمكن التنبؤ بها وصيانة مباشرة مقارنةً بالوصلات الملحومة أو المضغوطة. يمكن تفكيك الوحدات بسهولة للوصول إليها على المدى القصير، لكن التجميعات ذات الحواف تسمح بإزالة المكونات الأكبر دون تفكيك الخطوط بأكملها. يتراوح العمر الافتراضي النموذجي من 60 إلى 80 عامًا لمنشآت الفولاذ المقاوم للصدأ عالية الجودة. يجب أن تركز عمليات التفتيش المنتظمة على تآكل الحشية وشد المسمار والتآكل على وجه الحافة. يمكن للفحوصات المرئية جنبًا إلى جنب مع اختبار الضغط الدوري اكتشاف علامات التسرب المبكرة قبل حدوث فشل النظام.

قائمة مرجعية للفحص الروتيني للتركيبات ذات الحواف:

● التحقق من سلامة الحشية وتاريخ الاستبدال.

● قم بقياس عزم دوران المسمار وتأكد من ارتخائه.

● افحص أسطح الفلنجة للتأكد من عدم وجود تآكل أو حفر.

● مراقبة الاهتزازات والمحاذاة، خاصة في خطوط الضغط العالي.

دليل الاختيار العملي لجميع أنواع التركيبات

مطابقة التجهيزات لاحتياجات التطبيق

يبدأ اختيار التركيب المناسب بتقييم اتجاه التدفق والضغط ومواد الأنابيب. تعتبر التركيبات الاتجاهية، مثل الأكواع، مثالية لإعادة توجيه خطوط الأنابيب بأقل قدر من الاضطراب، بينما تقوم التركيبات المتفرعة مثل المحملات أو المتقاطعة بتوزيع التدفق إلى وجهات متعددة. يجب اختيار تركيبات التخفيض بناءً على تحولات القطر؛ يفضل استخدام المخفضات اللامركزية للخطوط الأفقية لتجنب الجيوب الهوائية. توفر وصلات التوصيل، بما في ذلك أدوات التوصيل والوصلات والتركيبات ذات الحواف، وصلات آمنة تحت أحمال ضغط مختلفة. التأكد من أن المادة - الفولاذ المقاوم للصدأ 316 أو النحاس أو PVC - متوافقة مع السائل المنقول مما يحافظ على سلامة النظام على المدى الطويل.

حلول المواد والانتقال

يؤدي الانتقال بين مواد الأنابيب المختلفة إلى مخاطر التآكل الكهروكيميائي. تعمل النقابات العازلة والمحولات ذات التصنيف المناسب على منع التفاعلات الجلفانية بين المعادن مثل النحاس والفولاذ المجلفن. يجب أن تستخدم وصلات PVC أو CPVC إلى النحاس محولات منزلقة أو تركيبات ملولبة مع حشيات متوافقة. تعد المحاذاة الصحيحة ومقاعد الحلقات O أمرًا بالغ الأهمية لتجنب التسرب والتآكل المبكر.

الأخطاء الشائعة عند اختيار التجهيزات

تنشأ أخطاء التثبيت في كثير من الأحيان من الشفاه المنحرفة، أو التحديد غير الصحيح لنصف قطر الكوع، أو خلط معايير الخيوط (NPT vs BSP vs ISO). يمكن للمخفضات المثبتة بالاتجاه الخاطئ أن تحبس الهواء أو تقلل من كفاءة التدفق. يمكن أن يؤدي تجاهل التوافق مع سمك الجدار إلى التأثير على معدلات الضغط.

اعتبارات التكلفة مقابل الأداء

يعد تحقيق التوازن بين التكلفة الأولية والأداء طويل الأجل أمرًا ضروريًا. توفر التركيبات ذات الحواف عالية الأداء تحملًا فائقًا للضغط ومقاومة للتآكل، مما يقلل من تكاليف الصيانة على مدار عقود. تعد أدوات التوصيل أو الاتحادات القياسية أرخص ولكنها قد تتطلب فحصًا أو استبدالًا أكثر تكرارًا في البيئات القاسية. يؤثر اختيار المواد بشكل مباشر على تكلفة دورة الحياة؛ يوفر الفولاذ المقاوم للصدأ 316 طول العمر في الأنظمة البحرية أو الكيميائية العدوانية، في حين أن PVC أو النحاس قد يكفي للتطبيقات المحلية ذات الضغط المنخفض.

الجدول: مقارنة التكلفة مقابل الأداء

كيفية اختيار التركيب المناسب

H3: تقييم متطلبات التدفق والضغط

يبدأ اختيار التركيب المناسب من خلال تحليل اتجاه تدفق خط الأنابيب وحجمه ومتطلبات الضغط. يجب اختيار التركيبات الاتجاهية مثل الأكواع وفقًا لنصف القطر لتقليل الاضطراب، حيث تعمل الأكواع ذات نصف القطر الطويل على تقليل انخفاض الضغط في الأنظمة عالية التدفق. يجب أن تأخذ التركيبات المتفرعة، بما في ذلك المحملات والتقاطعات، في الاعتبار معدلات التدفق المجمعة أو المنفصلة لمنع اختلال توازن الضغط. تتطلب المخفضات تحجيمًا دقيقًا؛ يُفضل استخدام المخفضات اللامركزية في خطوط الأنابيب الأفقية لتجنب الجيوب الهوائية والتجويف.

الجدول: اعتبارات التدفق حسب نوع التركيب

نصيحة احترافية: تحقق دائمًا من سرعة خط الأنابيب ومعدل الضغط مقابل مواصفات التركيب لتجنب الفشل أو التآكل المبكر.

قرارات المواد والتوافق

يعد توافق المواد أمرًا بالغ الأهمية لطول العمر والسلامة. يوفر الفولاذ المقاوم للصدأ 316 مقاومة ممتازة للتآكل في البيئات البحرية أو الغنية بالكلوريد، بينما يناسب النحاس الضغوط المعتدلة ويتعامل PVC مع السوائل ذات الضغط المنخفض والمحايدة كيميائيًا. يجب أن تتطابق التركيبات ذات الحواف مع مادة الأنابيب لمنع التآكل الجلفاني. عند الانتقال بين المعادن والبلاستيك، تحافظ الاتحادات العازلة أو المحولات ذات التصنيف المناسب على الفصل الكهربائي والتوافق الكيميائي. تؤثر نعومة السطح واتساق القطر الداخلي بشكل أكبر على كفاءة التدفق ومقاومة التآكل.

الامتثال للمعايير وعوامل السلامة

الامتثال للمعايير الإقليمية والدولية يضمن التشغيل الآمن. تحكم معايير SAE وNPT/NPTF وBSP وISO وJIS أشكال الخيوط وتقييمات الضغط وتفاوتات الختم الميكانيكي. تتطلب أنظمة الضغط العالي تركيبات ذات حواف مع أنماط مسامير مناسبة، ومقاعد على شكل حرف O، ومواصفات الحشية. يضمن التحقق من تصنيف الفئة أو PN أن تتحمل التركيبات الضغوط التشغيلية دون تسرب. التوثيق الصحيح للالتزام بالمعايير يسهل عمليات التفتيش الصناعية وإصدار الشهادات.

سهولة التثبيت والوصول إلى الصيانة

يؤثر تعقيد التثبيت على الموثوقية على المدى الطويل. توفر الوحدات وصولاً سريعًا للفحص، في حين تتيح التركيبات ذات الحواف إجراء صيانة معتدلة لخطوط الأنابيب ذات القطر الأكبر. التسلسل الصحيح لعزم الدوران، والضغط الموحد للحلقة الدائرية، ومحاذاة الحشية يمنع التسربات. تضمن وجوه الحافة المُشكَّلة باستخدام الحاسب الآلي التسطيح على مستوى الميكرون، مما يقلل من نقاط الضغط. تحافظ جداول الفحص المنتظمة التي تركز على شد المسمار وتآكل الختم والمحاذاة على سلامة النظام.

خاتمة

إن فهم الأنواع الأربعة الرئيسية من التركيبات - الاتجاه، والتفرع، والتقليل، والربط - يوفر الوضوح في تصميم وصيانة أنظمة الأنابيب. يضمن الاختيار الصحيح للأكواع والمحملات والمخفضات والتجهيزات ذات الحواف التدفق الفعال والضغط المستقر والموثوقية على المدى الطويل مع تقليل المشكلات الشائعة مثل التسربات أو الاضطرابات.

{[ت0]}. توفر تركيبات ذات حواف ومكونات أخرى مصممة مع مراعاة توافق المواد والتصنيع الدقيق ومعايير الضغط. يساعد دمج هذه المنتجات في نظامك على تبسيط عملية التثبيت، وتسهيل الصيانة، ودعم الأداء التشغيلي المتسق، مما يوفر قيمة عملية في كل من التطبيقات الصناعية والمعمارية.

التعليمات

س: ما هي الأنواع الأربعة الرئيسية من تجهيزات الأنابيب؟

ج: الأنواع الأربعة الأساسية هي التركيبات الاتجاهية (المرفقين)، والتركيبات المتفرعة (المحملات والصلبان)، والتركيبات المختزلة (المخفضات والمحولات)، والتركيبات المرتبطة (الوصلات، والوصلات، والتركيبات ذات الحواف).

س: كيف تختلف التركيبات ذات الحواف عن التوصيلات الأخرى؟

ج: تستخدم التركيبات ذات الحواف وصلات مثبتة بمسامير مع حشوات أو حلقات دائرية، مما يوفر إمكانية الوصول إلى الصيانة المعتدلة وتحمل الضغط العالي، على عكس الوصلات الملحومة أو الملولبة الدائمة.

س: متى يجب علي استخدام تركيب التخفيض؟

ج: وصلات التخفيض تربط الأنابيب بأقطار مختلفة، وتتحكم في معدل التدفق والضغط. يُفضل استخدام المخفضات اللامركزية للخطوط الأفقية لتجنب الهواء المحبوس والتجويف.

س: ما هي المواد الشائعة للتجهيزات ذات الحواف؟

ج: الفولاذ المقاوم للصدأ 316، والفولاذ الكربوني، والنحاس، وPVC نموذجية. يعتمد اختيار المواد على نوع السائل والضغط ودرجة الحرارة ومتطلبات مقاومة التآكل.

س: كيف أختار التركيب المناسب لنظامي؟

ج: قم بتقييم اتجاه التدفق والحجم والضغط، ثم قم بمطابقة نوع التركيب والمواد. ضع في اعتبارك إمكانية الوصول إلى التثبيت واحتياجات الصيانة والامتثال للمعايير مثل SAE أو ISO أو JIS.

س: ما هي الأخطاء الشائعة التي يجب تجنبها عند تركيب التجهيزات؟

ج: تجنب الحواف المنحرفة، ونصف قطر الكوع غير الصحيح، ومعايير الخيط غير المتطابقة، واتجاه المخفض غير المناسب. يعد وضع عزم الدوران والحشية المناسبة أمرًا ضروريًا لمنع التسرب.
