يمكن أن يؤدي تسرب المفصل أو الوصلة الملولبة أو المضخة التي لا يمكن إزالتها دون قطع الأنابيب إلى تحويل الصيانة الروتينية إلى وقت توقف مكلف. هذا هو المكان الذي يكون فيه التركيب ذو الحواف منطقيًا في كثير من الأحيان. بدلاً من إنشاء اتصال دائم أو يصعب خدمته، فهو يوفر وصلة مُثبتة بمسامير وحشية يمكنها التعامل مع الضغط والاهتزاز والوصول المتكرر عند تحديدها بشكل صحيح. إن فهم متى يتم استخدام تركيبات الفلنجة يساعد المهندسين والفنيين والمشترين على اختيار اتصال يوازن بين أداء الختم ومساحة التثبيت واحتياجات الصيانة وتكلفة التشغيل على المدى الطويل.
تصبح التركيبات ذات الحواف أكثر عملية مع زيادة حجم الأنبوب أو الأنبوب أو الخرطوم. تتطلب التركيبات الملولبة الكبيرة قوة شد عالية، ومساحة أكبر لمفتاح الربط، وربطًا دقيقًا للخيط؛ وفي ظل ارتفاع الضغط أو الاهتزاز، قد يصبح من الصعب الوثوق بهذه الواجهات. في الخدمة الهيدروليكية، يتم استخدام وصلات SAE J518 مثل الكود 61 والرمز 62 نظرًا لمشاركة الحمل عبر نمط الترباس بدلاً من تركيزه من خلال وصلة ملولبة واحدة. وهذا يجعلها شائعة حول منافذ المضخات، ودوائر الأسطوانات، والمشعبات، والمعدات الثقيلة، والخطوط الهيدروليكية الصناعية.
كما أن ارتفاع الضغط يدفع المهندسين نحو المفاصل ذات الشكل الفلنجي. قد يكون لدى النظام ضغط عمل عادي يبدو قابلاً للإدارة، ومع ذلك لا يزال يرى نبضات قصيرة أثناء بدء التشغيل، أو إغلاق الصمام، أو دورة المضخة، أو تغييرات الحمل. تساعد المختارة بشكل صحيح التركيبات ذات الحواف على مقاومة تلك الأحداث من خلال رأس شفة صلب، وتحميل مسبق للمسمار يمكن التحكم فيه، وحشية أو ختم وجه على شكل حلقة O. يجب أن يتبع الاختيار المعايير الصحيحة وحالة الخدمة، وليس المظهر.
غالبًا ما تكون التركيبات ذات الحواف هي الاختيار الصحيح عندما يجب إزالة المعدات أو تنظيفها أو فحصها أو استبدالها دون قطعها في النظام. تستفيد المضخات والمصافي والمرشحات والمبادلات الحرارية والصمامات ومكبات الاختبار من الاتصال الذي يمكن فكه وإعادة تجميعه. وهذا يقلل من وقت التوقف عن العمل ويتجنب تصاريح اللحام، واستبدال أقسام الأنابيب، وإعادة العمل غير الضرورية.
تضع التخطيطات الأكثر موثوقية تركيبات الحافة عند حدود الخدمة المخططة. قد تكون الأنابيب الملحومة هي الأفضل للتوجيه الدائم، في حين أن التركيبات ذات الحواف في واجهة المعدات تتيح للفنيين الوصول إلى حيث تكون هناك حاجة إليها بالفعل. يتجنب هذا التصميم الهجين الوصلات الحشية غير الضرورية عبر النظام بأكمله. عندما تكون ساعات إيقاف التشغيل باهظة الثمن، يمكن أن يفوق الوصول إلى الخدمة تكلفة التركيب الأولية.
غالبًا ما تترك الآلات المدمجة مساحة صغيرة لتدوير مفتاح الربط الكبير. يمكن تجميع عن التركيبات ذات الحواف طريق وضع المكون وربط البراغي، مما يساعد في عمليات التزلج المزدحمة، والمعدات المتنقلة، والمشعبات الهيدروليكية، وأعمال التعديل التحديثي. يُطلق على هذا غالبًا اسم التجميع بدون خلوص لأن التركيبات لا تحتاج إلى الدوران حول محور الأنبوب أثناء الشد النهائي.

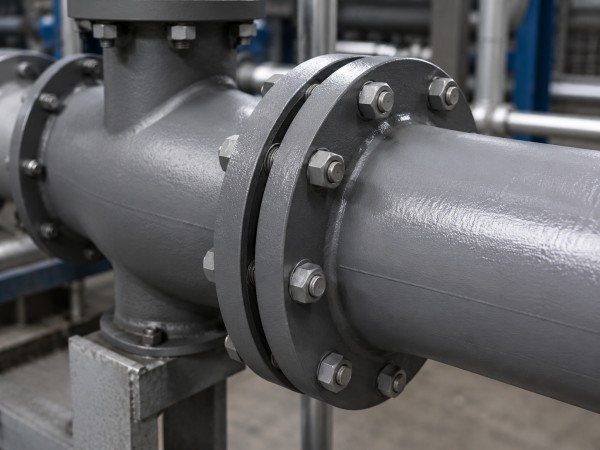

الميزة الميكانيكية لاتصال الحافة تأتي من توزيع الحمل. بدلاً من الاعتماد على ارتباط ملولب واحد، تستخدم التركيبات ذات الحواف العديد من البراغي لتطبيق قوة التثبيت عبر وجه الحافة. يؤدي هذا إلى بناء التحميل المسبق للمسمار تدريجيًا وبشكل متساوٍ، مما يحسن ضغط الحشية. يعتبر التشديد المتقاطع أو النمط النجمي أمرًا مهمًا لأن تشديد جانب واحد بالكامل قبل الجانب الآخر يمكن أن يشوه المفصل ويترك جزءًا من الختم مضغوطًا بشكل أقل.
وهذا لا يجعل الحافة مانعة للتسرب تلقائيًا. قد يكون جسم التركيب قويًا، لكن الاتصال يعمل فقط بالإضافة إلى إجراء التجميع الخاص به. درجة الترباس، وحالة الغسالة، والتشحيم، وتوازي الحافة، وتسلسل عزم الدوران، كلها تؤثر على حمل الترباس النهائي. لا يزال من الممكن أن تتسرب الجودة التركيبات ذات الحواف عالية إذا تم تشديد البراغي عن طريق الشعور، أو إعادة استخدام الحشية، أو سحب حمل الأنابيب الوجوه خارج المحاذاة.
الحشية أو الحلقة O هي الجزء الذي يمنع مسار التسرب. في العديد من وصلات الحافة الهيدروليكية ، يوفر ختم الوجه الدائري O نقطة إغلاق محددة يمكن استبدالها أثناء الخدمة. في عملية الأنابيب، قد يكون الختم عبارة عن حشية مسطحة، أو حشية ملفوفة حلزونية، أو حشية كاملة الوجه، أو حشية RTJ اعتمادًا على الضغط ودرجة الحرارة والسوائل ونمط وجه الحافة. ولذلك ينبغي التعامل مع التركيبات ذات الحواف كنظام مشترك، وليس مجرد جزء معدني.
يبدأ اختيار الختم بالسائل. يضع الزيت الهيدروليكي والماء والبخار والمذيبات والأحماض والمواد الكاوية والملاط الكاشطة متطلبات مختلفة على اللدائن ومواد الحشية. يمكن أن تؤدي درجة الحرارة إلى تصلب الختم أو تليينه أو زحفه، في حين أن المواد الكيميائية قد تسبب التورم أو التشقق. لا يزال من الممكن أن تؤدي الخدوش وحفر التآكل وسوء تشطيب سطح الحشية إلى إنشاء مسارات تسرب.
غالبًا ما يتم اختيار تجهيزات الفلنجة للمعدات المتنقلة والآلات الصناعية لأن هذه الأنظمة نادرًا ما تعمل في ظروف هادئة. تخلق المضخات نبضًا، وتتحرك الخراطيم تحت الحمل، وتهتز الإطارات، وترسل تغيرات الضغط صدمة عبر الخط. تقاوم التركيبات ذات الحواف الارتخاء بشكل أفضل من العديد من الوصلات الملولبة الكبيرة لأن قوة التثبيت مشتركة ويتم تثبيت الختم بين الوجوه التي يتم التحكم فيها. يعد هذا مفيدًا بالقرب من ثنيات الخراطيم ومنافذ المضخة ومشعبات الأسطوانات.
لا تزال الموثوقية تعتمد على التصميم المحيط. يمكن للأنبوب غير المدعوم أن يعمل كرافعة وينقل حمل الانحناء إلى الحافة. يمكن للدورة الحرارية أن تخفف حمل الترباس بمرور الوقت، خاصة إذا كانت الحشية تزحف أو تم تجميع المفصل بشكل غير متساو. تتضمن الممارسة الجيدة مشابك الدعم، وتوجيه الخراطيم، وفحوصات المحاذاة، وفحص بدء التشغيل.
تعتبر التركيبات الملولبة بسيطة ومدمجة وفعالة من حيث التكلفة للخطوط الصغيرة ذات الضغط المنخفض وغير الحرجة. وهي شائعة في خدمات المرافق والتطبيقات حيث لا يتعرض الخط لاهتزاز قوي أو تفكيك متكرر. نقطة الضعف هي أن الختم غالبًا ما يعتمد على شكل الخيط، ومانع التسرب، وجودة المشاركة، وعزم دوران التثبيت. بمجرد أن يصبح التركيب كبيرًا، تصبح قوة التثبيت غير ملائمة وقد يؤدي الاهتزاز إلى فتح مسار التسرب تدريجيًا.
عادة ما تكون التركيبات ذات الحواف مرشحة أقوى عندما يكون الخط أكبر، أو يكون الضغط أعلى، أو سيتم فتح المفصل أثناء الصيانة. كما أنه يقلل من خطر إتلاف الخيوط من خلال التجميع المتكرر. المقايضة هي المزيد من الأجزاء، ومساحة أكبر، وعملية تشديد خاضعة للرقابة. يجب على المشترين مقارنة مخاطر الفشل والوصول إلى الخدمة، وليس فقط سعر الوحدة.
تعتبر الوصلات الملحومة ممتازة للتوجيه الدائم. إنها تقلل من نقاط التسرب ذات الحشيات، وتتناسب مع رفوف الأنابيب الضيقة، ويمكنها التعامل مع الضغط المتطلب أو خدمة درجة الحرارة عند التحكم في اللحام والفحص. تظهر حدودها عندما يتعين إزالة المعدات. يمكن أن يؤدي القطع والطحن وإعادة اللحام والفحص وإعادة الاختبار إلى تحويل الإصلاح البسيط إلى انقطاع أطول.

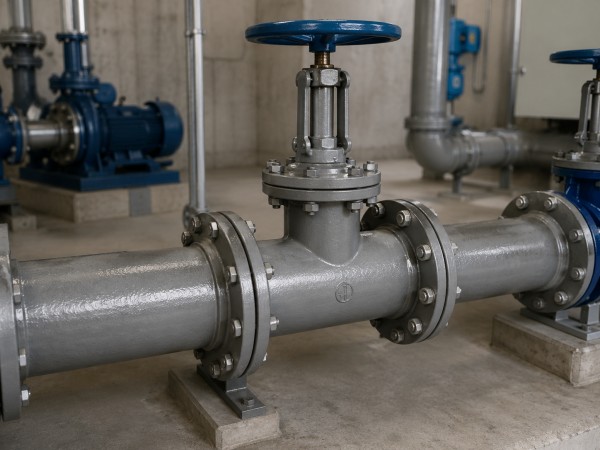

تعتبر التركيبات ذات الحواف أفضل حيث يجب فتح المفصل دون إعادة بناء الخط. تعتبر الصمامات والمضخات والمكبات القابلة للإزالة ونقاط الفحص أمثلة نموذجية. تستخدم العديد من الأنظمة الصناعية الأنابيب الملحومة للتوجيه الثابت وتركيبات الحافة عند حدود الخدمة. يحافظ هذا النهج على قوة الأقسام الدائمة مع الحفاظ على إمكانية الوصول إليها.
تعتبر المحولات الهيدروليكية مفيدة في أنظمة الضغط المتوسط، والمشعبات المدمجة، وتجميعات الخراطيم الأصغر. أنها توفر انتقالات مرنة بين المنافذ والخيوط ونهايات الأنبوب أو الخرطوم. مع زيادة الحجم والضغط، قد تصبح المحولات ضخمة أو أكثر حساسية لعزم الدوران والمحاذاة. غالبًا ما يُفضل التركيب ذو الحواف في منافذ الضغط العالي، وتجميعات الخراطيم الكبيرة، والمعدات الهيدروليكية للخدمة الشاقة.
نوع الاتصال | أفضل استخدام | الميزة الرئيسية | القيد الرئيسي |
تركيب الخيوط | خطوط صغيرة ذات ضغط منخفض | تكلفة منخفضة | حساسة للاهتزاز |
وصلة ملحومة | التوجيه الدائم | نقاط تسرب جوانات أقل | من الصعب فتحه |
محول هيدروليكي | التحولات الضغط المعتدل | تخطيط مرن | محدودة بأحجام كبيرة |
تركيب شفة | المفاصل ذات الضغط العالي أو القابلة للخدمة | واجهة قوية وقابلة للإزالة | يحتاج إلى مساحة وإجراءات |
يجب أن يبدأ الاختيار بظروف التشغيل، وليس الجزء الأقرب في المخزون. يؤثر ضغط العمل وارتفاع الضغط ودرجة حرارة التصميم وحجم الأنبوب أو الخرطوم ودورة العمل على الاختيار الصحيح. قد تحتاج التركيبات ذات الحواف المستخدمة في الخدمة الهيدروليكية إلى التوافق مع الكود 61 أو الكود 62، بينما قد تتطلب الأنابيب الصناعية فئة ضغط ASME B16.5 ومطابقة لتصنيف درجة حرارة الضغط. أشكال الحافة المتشابهة لا تجعل الأنظمة قابلة للتبديل.
تستحق درجة الحرارة الاهتمام لأن تصنيف الضغط ليس ثابتًا في جميع الظروف. يمكن أن تتغير قوة المواد وسلوك الحشية وأداء الترباس مع ارتفاع درجة الحرارة أو انخفاضها. إذا كان النظام يحمل بخارًا أو زيتًا ساخنًا أو مواد كيميائية أو سوائل باردة، فيجب التحقق من التصنيف وفقًا للمعايير المعمول بها وبيانات الشركة المصنعة. إن التقييمات المفرطة في التبسيط تخلق مخاطر خارج افتراضات درجة حرارة الغرفة.
يجب اختيار التركيبات ذات الحواف من خلال توافق المواد بقدر القوة الميكانيكية. يعتبر الفولاذ الكربوني شائعًا في الخدمات الصناعية العامة، ويتم استخدام الفولاذ المقاوم للصدأ عندما تكون مقاومة التآكل أو النظافة مهمة، ويمكن اختيار سبائك الفولاذ لدرجات الحرارة المرتفعة أو الخدمة الشديدة. يظهر الألومنيوم والحديد المرن في تطبيقات محددة، ولكن لكل مادة حدود. يجب أن تكون السوائل والبيئة ومواد التنظيف الكيميائية وآلية التآكل هي التي توجه القرار.
يعد التآكل الجلفاني مشكلة مخفية عند اتصال معادن مختلفة في وجود سائل موصل. يمكن للكلوريدات أن تتحدى الفولاذ المقاوم للصدأ، ويمكن للوسائط الكاشطة أن ترتدي أسطح مانعة للتسرب، ويمكن أن يؤدي التعرض الخارجي إلى مهاجمة البراغي ووجوه الحواف. قد تكون الطلاءات وحشوات العزل ومواد الترباس المتوافقة وبدلات التآكل ضرورية. يمكن أن تصبح المادة الرخيصة باهظة الثمن إذا أدت إلى تقصير عمر الختم.
يجب التحقق من هندسة التزاوج قبل الشراء. يجب أن تتطابق كل من دائرة الترباس وحجم الثقب ووجه الحافة وأخدود الحشية ونمط الختم مع المكون المتصل. تصميمات الوجه المرتفع والوجه المسطح وRTJ ليست بدائل غير رسمية؛ يعمل كل منها مع حشية متوافقة ووجه متزاوج. قد تفشل المماثلة بصريًا التركيبات ذات الحواف في الإغلاق إذا كان نمط الترباس أو نمط الوجه خاطئًا.
بالنسبة للتوصيلات الهيدروليكية، يعد الارتباك بين الكود 61 والرمز 62 خطأً متكررًا في الطلب. يجب التحقق من سلسلة الضغط وأبعاد رأس الحافة ونمط المشبك وترتيب الحلقة O مقابل ورقة البيانات. بالنسبة للأنابيب الصناعية، يجب أن تتوافق فئة الفلنجة ودرجة المادة ونوع الوجه مع مواصفات الأنابيب. تعتبر القياسات ورسومات الموردين أكثر أمانًا من الأوصاف اللفظية.
يتضمن الاتصال الموثوق أكثر من مجرد الجسم المناسب. تتضمن الحزمة الكاملة شفة التزاوج، والحشية أو الحلقة الدائرية، والمسامير، والغسالات، ومواد التشحيم، وطريقة الشد، وخطوات الفحص، وسياسة الاستبدال. قد يحتاج المشترون الصناعيون أيضًا إلى شهادة المواد ورقم الحرارة وسجل التتبع وورقة بيانات المورد. إن معالجة المفصل كحزمة يقلل من خطر خلط الأجزاء الجيدة في مجموعة سيئة.
قبل الطلب، استخدم قائمة مرجعية قصيرة:
● حجم الأنبوب أو الخرطوم ووصلة النهاية
● ضغط العمل، ومخاطر زيادة التيار، ونطاق درجة الحرارة
● نوع السائل ودرجة المادة ومخاطر التآكل
● معيار الشفة المطبق أو الكود الهيدروليكي
● نوع الوجه، ونمط الترباس، ومواد الختم
● درجة الترباس، والتشحيم، وطريقة عزم الدوران
● تصريح التثبيت والوصول إلى الصيانة المستقبلية
● متطلبات التوثيق والتتبع والتفتيش
من المرجح أن تعمل التركيبات ذات الحواف التي تلبي هذه النقاط بشكل موثوق طوال فترة خدمتها. يمكن أن يؤدي تخطي أي منها إلى حدوث تسربات أو أجزاء غير متوافقة أو فترات توقف يمكن تجنبها.
يكون التركيب ذو الحواف مفيدًا للغاية عندما يحتاج نظام الأنابيب أو النظام الهيدروليكي إلى اتصال يمكنه التعامل مع الضغط والاهتزاز والوصول إلى الصيانة دون تحويل كل إصلاح إلى قطع أو إعادة لحام. يعتمد الاختيار الصحيح على الحجم، ومعدل الضغط، وتوافق المواد، وطريقة الختم، ونمط الترباس، ومساحة التثبيت المتاحة.
{[ت0]}. توفر تجهيزات الفلنجة المصممة للاستخدام الصناعي العملي، مما يساعد المشترين والمهندسين على بناء وصلات أسهل في التجميع والفحص والخدمة مع تقليل مخاطر التسرب التي يمكن تجنبها ووقت التوقف عن العمل.
ج: تقوم التركيبات ذات الحواف بتوصيل الأنابيب أو الخراطيم أو الصمامات أو المضخات أو منافذ المعدات بمفصل مُثبت بمسامير يمكن فتحه للصيانة أو الاستبدال.
ج: استخدم تركيبات الفلنجة للخطوط الأكبر أو الضغط العالي أو المعدات المعرضة للاهتزاز أو الأنظمة التي تحتاج إلى وصول منتظم. عادةً ما تكون التركيبات الملولبة أفضل للتطبيقات الأصغر حجمًا ذات الضغط المنخفض.
ج: إنها تسمح بفك جزء الأنبوب أو المكون المتصل بدلاً من قطعه، مما يجعل الفحص والتنظيف والاستبدال وتعديل النظام أسرع وأقل إزعاجًا.
ج: يمكن أن توفر ختمًا موثوقًا به، ولكن فقط عندما تتم مطابقة وتثبيت الحشية أو الحلقة O ووجه الحافة ونمط المسمار وتسلسل الربط بشكل صحيح.
ج: يُستخدم الكود 61 عمومًا لوصلات الفلنجة الهيدروليكية ذات الضغط القياسي، بينما يُستخدم الكود 62 لخدمة الضغط العالي. تحقق دائمًا من الأبعاد وتقييمات الضغط وفقًا للمعايير.
ج: تأكد من حجم الأنبوب أو الخرطوم، ومعدل الضغط، والمواد، ومعيار الحافة، ونمط الترباس، ونوع الختم، ودرجة حرارة التشغيل، وتوافق السوائل، وتخليص التثبيت المتاح.
