هل معرف أنبوب حديد الدكتايل أو OD؟

هل يتم تحديد حجم أنابيب حديد الدكتايل بواسطة ID أو OD؟ هذا السؤال مهم قبل طلب الأنابيب أو اختيار تركيبات حديد الدكتايل . في معظم الحالات، يتحكم OD في التوافق، بينما يؤثر ID على التدفق والمساحة الداخلية. في هذه المقالة، سوف تتعلم متى تستخدم كل قياس وكيفية تجنب أخطاء القياس المكلفة.

ما هي الإجابة الصحيحة: الهوية أم التطوير التنظيمي؟

الجواب العملي هو كلا الأمرين، ولكن ليس لنفس الغرض . في معظم المواصفات وقرارات الشراء والتوصيلات الميدانية، يتم التعامل مع أنابيب حديد الدكتايل كمنتج قائم على OD لأن القطر الخارجي هو البعد المتحكم في التوافق. لا يزال المعرف مهمًا، ولكن بشكل رئيسي عندما يتحول السؤال من 'هل سيتم توصيل هذا؟' إلى 'كم يمكن أن يحمل هذا الخط؟' أو 'ما هو التخليص الداخلي الفعلي؟'

عادةً ما تكون أنابيب حديد الدكتايل عبارة عن منتج يعتمد على OD للمطابقة

عادةً ما يتم تنظيم أنابيب حديد الدكتايل حول OD لأن ذلك يحافظ على اتساق جانب توصيل النظام حتى عندما يتغير سمك الجدار. هذا الاتساق يجعل من السهل استخدام نفس عائلة التركيبات وربط المكونات عبر الأنابيب بنفس الحجم الاسمي، وهذا هو بالضبط سبب أهمية التطوير التنظيمي كثيرًا في الشراء والتركيب. بالنسبة للمشترين، هذا يعني أن الاختيار المناسب لا يمكن أن يعتمد على الحجم الاسمي وحده؛ بالنسبة للقائمين بالتثبيت، فهذا يعني أن ملف التعريف الخارجي هو الرقم الذي يحدد ما إذا كانت أجهزة الاتصال ستعمل على النحو المنشود.

ومن الناحية العملية، يؤثر هذا على:

● مطابقة التركيب والموصل

● اختيار الصمام والأكمام

● الدعم والتخطيط للتخليص

● حسابات الطلاء والعزل

لماذا لا يحكي الحجم الاسمي القصة بأكملها

يبدو الحجم الاسمي دقيقًا، لكنه في الواقع اسم مرجعي ، وليس وعدًا بالتجويف الداخلي الدقيق. يتم تحديد أنبوب حديدي قابل للسحب مقاس 6 بوصة أو 12 بوصة بواسطة هذا الملصق لتسهيل التحجيم، ومع ذلك فإن الأبعاد المادية الفعلية خلف الملصق يمكن أن تختلف عما يفترضه العديد من القراء. ولهذا السبب فإن التعامل مع الحجم الاسمي كما لو كان المعرف الحقيقي يؤدي إلى أخطاء، خاصة في عمليات فحص التصميم، ومقارنات المنتجات، وحسابات النظام.

لماذا يتغير المعرف حتى عندما يظل اسم توجيه الإخراج كما هو

السبب الرئيسي لتغيير المعرف هو أن القطر الخارجي يظل ثابتًا بينما يمكن أن يختلف سمك الجدار حسب الفئة أو متطلبات الضغط. عندما يصبح الجدار أكثر سمكًا، تصبح الفتحة الداخلية أصغر، على الرغم من أن الأنبوب لا يزال يباع بنفس الحجم الاسمي. تقلل البطانة الداخلية من المعرف القابل للاستخدام بشكل أكبر، لذلك قد لا يقدم أنبوبان يحملان نفس الاسم نفس مسار التدفق الداخلي.

عندما يكون التطوير التنظيمي مهمًا لتركيب حديد الدكتايل والتوافق مع موقع العمل

إذا كان القرار يعتمد على ما يجب أن يتناسب مع الأنبوب بدلاً من ما يتدفق من خلاله ، فإن OD هو البعد الذي يستحق الاهتمام أولاً. وهذا صحيح بشكل خاص عندما ينتقل المشروع من المواصفات الورقية إلى التثبيت الفعلي، لأن التوافق الخارجي يحدد ما إذا كانت التركيبات مثبتة بشكل صحيح، والأكمام مثبتة بشكل صحيح، وتدعم الملاءمة، وتظل الخلوصات متوافقة مع التعليمات البرمجية.

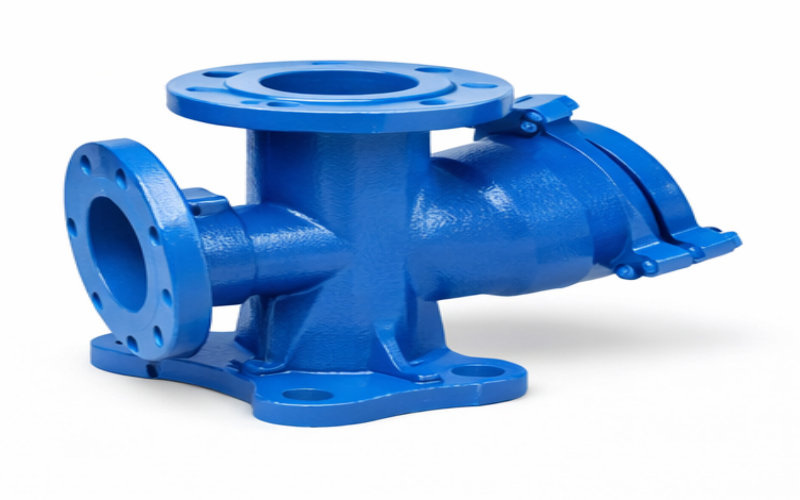

اختيار التركيبات أو الأكمام أو الوصلات الصحيحة من حديد الدكتايل

يعد اختيار تركيبات حديد الدكتايل أحد أوضح الأمثلة على أهمية التطوير التنظيمي. يمكن بيع الأنبوب بالحجم الاسمي، ولكن لا يزال يتعين على التركيبات وأكمام التنصت والوصلات الانتقالية وأجزاء التوصيل المماثلة أن تتفاعل مع السطح الخارجي الفعلي للأنبوب. ولهذا السبب فإن استخدام الحجم الاسمي كاختصار يمكن أن يكون محفوفًا بالمخاطر: فقد يشترك منتجان في نفس الملصق الاسمي بينما يظل منطق التحجيم الخارجي يحدد ما إذا كان سيتم تجميع المفصل بشكل صحيح في الحقل.

طريقة سريعة للتفكير في الأمر هي كما يلي:

● الحجم الاسمي يساعدك على التعرف على عائلة الأنابيب

● يساعدك التطوير التنظيمي (OD) على التأكد من ملاءمة أجهزة الاتصال بالفعل

● تظهر أخطاء التركيب عادةً على السطح الخارجي قبل أن تصبح مشكلة في التدفق

فحص الدعامات والخلوصات وفتحات الجدار أو الغلاف

يتحكم التطوير التنظيمي أيضًا في مجموعة واسعة من قرارات هندسة موقع العمل. يعتمد حجم الدعم للتركيبات على الأرصفة وشماعات الجسور وقواطع الجدران على البعد الخارجي الفعلي بدلاً من منطقة التدفق الداخلي. وينطبق الشيء نفسه عندما يعبر خط جديد المرافق الموجودة، لأن الحد الأدنى من متطلبات الخلوص يعتمد على الحد الأقصى للقطر الخارجي للأنبوب. عندما تكون المساحة محدودة، يصبح الغلاف الخارجي للأنبوب هو البعد المتحكم.

قياس الطلاء والعزل والحماية الخارجية

يعد العمل الخارجي مكانًا آخر حيث يكون التطوير التنظيمي أكثر أهمية مما يتوقعه العديد من المشترين. يتم تطبيق العزل، والتغطية، والطلاء، والإيبوكسي على السطح الخارجي، لذلك يجب أن يبدأ الحساب من القطر الخارجي الفعلي. يمكن أن يؤدي استخدام الحجم الاسمي بدلاً من القطر الخارجي الحقيقي إلى التقليل من مساحة الطلاء، مما يؤثر بعد ذلك على كل من تخطيط المواد والتنفيذ الميداني. وبعبارة أخرى، فإن التحقق من OD ليس مجرد تفاصيل فنية. إنها أيضًا خطوة للتحكم في التكلفة.

معرفة متى يصبح الجرس OD مهمًا أيضًا

لا يتم التحكم في بعض التركيبات بواسطة برميل الأنبوب ولكن بواسطة الجرس. غالبًا ما يحتاج اختيار الغلاف وفحوصات الإدخال المحفورة إلى جرس OD ، لأن تصميمات الوصلات المختلفة تنتج أقطار جرس مختلفة. قد يظل التصميم الذي يبدو مقبولاً استنادًا إلى القطر الخارجي للبرميل وحده يفشل عند الغلاف أو الفتح المقيد أو نقطة الدخول. في التركيبات الضيقة، يمكن أن يكون هذا هو البعد الذي يحدد ما إذا كان الأنبوب يمكن أن يمر فعليًا.

عندما يكون المعرف أكثر أهمية من التطوير التنظيمي للأداء

بمجرد أن يتحول السؤال من توافق الاتصال إلى أداء النظام، يصبح القطر الداخلي هو الرقم الأكثر أهمية . قد يخبرك OD ما إذا كان التركيب أو الغلاف أو الدعم سيعمل، لكنه لا يخبرك بكمية المياه التي يمكن للأنبوب حملها أو مقدار المساحة المتوفرة بالفعل داخل الخط.

التدفق والسرعة والقدرة الاستيعابية

يعتمد الأداء الهيدروليكي على الفتح الداخلي الحقيقي للأنبوب، لأن هذا الفتح يحدد مساحة التدفق الفعالة. لهذا السبب، يجب على المهندسين والمشترين التحقق من الهوية عندما تتضمن المهمة معدل التدفق أو السرعة أو كفاءة الضخ أو القدرة الاستيعابية. قد يبدو حجم الأنبوب الاسمي كافيًا على الورق، ولكن إذا زاد سمك الجدار أو استحوذت البطانة على جزء من التجويف، تصبح المساحة القابلة للاستخدام أصغر مما يتوقعه الكثير من الناس. ولهذا السبب لا ينبغي للقرارات التي تعتمد على الأداء أن تعتمد أبدًا على التطوير التنظيمي أو الحجم الاسمي كاختصار.

يمكن أن يكون لفئات الأنابيب المختلفة سمك جدار مختلف، مما يغير المعرف النهائي حتى عندما يظل الحجم الاسمي كما هو. يمكن أن تقلل البطانة الأسمنتية أيضًا من المساحة الداخلية القابلة للاستخدام، لذلك يحتاج المشترون الذين يقومون بتقييم الأداء إلى القطر الداخلي الفعلي، وليس فقط اسم المنتج.

حجم خط الأنابيب وتقديرات الملء والاختبار الهيدروستاتيكي

يعد المعرف ضروريًا أيضًا عند تقدير كمية المياه التي سيحتويها خط الأنابيب أثناء التعبئة أو التشغيل أو الاختبار الهيدروستاتيكي. ويعتمد هذا النوع من التقدير على المعرف لأن الماء يشغل التجويف الداخلي، وليس الأبعاد الخارجية. إذا كان القطر الداخلي أصغر من المفترض، فسيحتوي الخط على حجم أقل من المتوقع. إذا كان أكبر، فقد يزيد الطلب على المياه ووقت التعبئة وإعداد الاختبار.

كيفية تجنب أخطاء الحجم قبل طلب الأنابيب والتجهيزات

تحدث معظم أخطاء التحجيم قبل إصدار أمر الشراء، وليس بعد وصول الأنبوب إلى موقع العمل. غالبًا ما يفترض المشترون والمقاولون أن رقمًا واحدًا سيجيب على كل سؤال، لكن أنابيب حديد الدكتايل لا تعمل بهذه الطريقة. القاعدة العملية بسيطة: OD هو الرقم الذي يجب التحقق منه عندما يكون القلق مناسبًا خارجيًا ، في حين أن المعرف هو الرقم الذي يجب التحقق منه عندما يكون القلق يتعلق بالأداء الداخلي أو التخليص . إن التعامل مع هذين البعدين على أنهما قابلان للتبادل يؤدي إلى أخطاء يمكن تجنبها في اختيار التركيبات وتخطيط التثبيت والاختبار وتقدير المواد.

ابدأ بـ OD عندما يكون السؤال حول الملاءمة من الخارج

عندما يتعلق القرار بأي شيء يجب توصيله بالأنبوب أو لفه أو دعمه أو تمريره، ابدأ بـ OD. وينطبق هذا بشكل مباشر على اختيار تركيبات حديد الدكتايل، خاصة عندما يجب أن تتطابق الأكمام أو الوصلات أو القيود أو مكونات التنصت مع المظهر الخارجي للأنبوب بدقة كافية لتجنب مشاكل التجميع. تنطبق نفس القاعدة على حجم الدعم، واختراق الجدران، وإخلاء الخنادق، وحسابات الطلاء أو العزل، لأن كل هذه المهام يتم التحكم فيها من خلال الغلاف الخارجي للأنبوب بدلاً من منطقة التدفق الخاصة به.

من القواعد المفيدة في جانب الشراء السؤال عما إذا كان المنتج يلامس الجزء الخارجي من الأنبوب. إذا كانت الإجابة بنعم، فيجب التحقق من التطوير التنظيمي قبل الموافقة. وهذا هو السبب أيضًا في أن الاعتماد على الحجم الاسمي فقط قد يكون محفوفًا بالمخاطر. قد تساعد التسمية الاسمية في تحديد عائلة الأنابيب، ولكن معيار الحجم الخارجي الفعلي يحدد ما إذا كانت التركيبة أو الغلاف سوف يتطابقان بشكل صحيح في الممارسة العملية.

تحقق من الهوية عندما يكون السؤال حول ما يحدث داخل الأنبوب

تصبح الهوية هي الأولوية عندما يكون الاهتمام هو ما يجب أن يحدث داخل الخط. تعتمد حسابات التدفق على الفتح الداخلي الفعلي، وليس على OD. تعتمد تقديرات حجم المياه للتعبئة والاختبار الهيدروستاتيكي أيضًا على المعرف لأن الماء يشغل التجويف الداخلي. إن تحديد الهوية مهم أيضًا بالنسبة للخنازير، واختبار الشياق، وأعمال البطانة الداخلية، وكلها تتطلب الثقة في الخلوص الداخلي القابل للاستخدام بدلاً من الحجم الخارجي للأنبوب.

هذا هو المكان الذي يرتكب فيه المشترون غالبًا أخطاء هادئة ولكنها باهظة الثمن. ويجوز لهم الموافقة على المواصفات بناءً على الحجم الاسمي وحده، على الرغم من أن سمك الجدار والبطانة يقللان من الفتحة الداخلية. والنتيجة هي خط لا يزال يتم تثبيته بشكل صحيح من الخارج ولكنه لا يعمل تمامًا كما هو متوقع من الداخل.

استخدم فحصًا بسيطًا للطلب المسبق قبل الموافقة على المواصفات

تمنع نقطة التفتيش القصيرة مثل هذه المشتري من الموافقة على الأنابيب والتجهيزات كما لو كانت جميع مراجع الحجم تعني نفس الشيء. كما أنه يساعد على فصل قرارات الاتصال عن القرارات الهيدروليكية قبل أن تتحول إلى أوامر تغيير أو مشكلات ميدانية.

الأخطاء الأكثر شيوعًا التي يرتكبها المشترون والمقاولون

عادةً ما تأتي الأخطاء الشائعة من المبالغة في تبسيط معنى الحجم. أحد الأخطاء المتكررة هو افتراض أن الحجم الاسمي يساوي المعرف الدقيق، مما قد يشوه توقعات التدفق أو الحجم. آخر هو اختيار تركيبات حديد الدكتايل حسب الملصق الاسمي دون التأكد من توافق OD عند نقطة الاتصال. والثالث هو نسيان أن البطانة تؤثر على القطر الداخلي الفعلي، خاصة عندما يكون الخلوص الداخلي مهمًا لأدوات الاختبار أو التنظيف. الخطأ الأوسع هو استخدام بُعد واحد لكل قرار بدلاً من مطابقة البعد بالمهمة.

خاتمة

تتم مطابقة أنابيب حديد الدكتايل بشكل أساسي مع OD، في حين أن ID مهم للتدفق والاختبار والتخليص الداخلي. يساعد التحقق من كلا البعدين المشترين على اختيار الأنابيب وتركيبات حديد الدكتايل بشكل أكثر دقة وتجنب الأخطاء المكلفة. لمشاريع إمدادات المياه والصرف الصحي Shanxi Jin Steel Casting Co.,Ltd. تقدم حلول أنابيب حديد الدكتايل وتركيبات حديد الدكتايل ، مع المنتج والمحتوى الفني المتعلق ببطانة الأسمنت , ISO 2531 , EN 545 , EN 598 ، والطلاء الخارجي على موقعها الإلكتروني العام.

التعليمات

س: هل يعتمد اختيار تركيبات حديد الدكتايل على معرف الأنبوب أو OD؟

ج: يعتمد اختيار تركيبات حديد الدكتايل عادة على التطوير التنظيمي، لأن التوافق الخارجي يتحكم في ملاءمة المفاصل ودقة الاتصال.

س: لماذا يمكن أن يكون لنفس حجم الأنبوب الاسمي معرف مختلف لمشاريع تركيبات حديد الدكتايل؟

ج: في مشاريع تركيبات حديد الدكتايل ، يتغير المعرف مع سمك الجدار والبطانة، في حين يظل OD عادةً ثابتًا للمطابقة.
