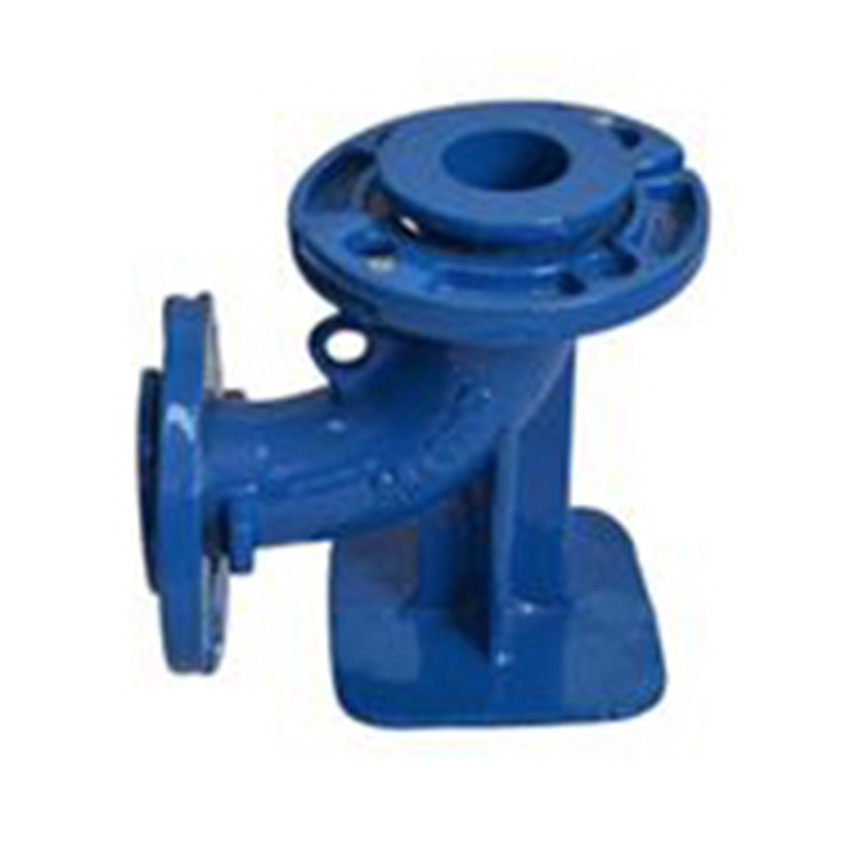

إن نظام Duckfoot Flange Bend ذو التدفق السلس 90 درجة عبارة عن تركيب أنابيب مصمم بدقة لإعادة توجيه تدفق السوائل بزاوية 90 درجة مع الحد الأدنى من المقاومة وفقدان الضغط. يعمل شكله الفريد من نوعه على تحسين ديناميكيات السوائل، بينما يضمن اتصال الحافة المزدوجة الفضفاضة سهولة المحاذاة والتركيب بدون إجهاد، مما يجعله مثاليًا لأنظمة المياه ومياه الصرف الصحي عالية الكفاءة.
| الكمية: | |
|---|---|
باعتبارنا شركة مصنعة وموردة رائدة لمكونات التحكم المتقدمة في السوائل، فإننا نقدم منحنى Duckfoot Flange ذو التدفق السلس 90 درجة للبنية التحتية واسعة النطاق والمشتريات بالجملة. تم تصميم هذا التركيب لتحسين التحولات الاتجاهية في الشبكات كثيرة المتطلبات، مما يوفر موثوقية وكفاءة تشغيلية لا مثيل لها.
يمثل Flow-Flow 90° Duckfoot Flange Bend قمة في هندسة خطوط الأنابيب الحديثة، وقد تم تصميمه بدقة لإعادة توجيه تدفقات السوائل الثقيلة مع الحفاظ على الاستقرار الهيكلي المطلق. عند التعامل مع اللمسة الثقيلة والباردة للحديد المرن المطلي بالإيبوكسي، تظهر براعة الصناعة المتميزة على الفور. تعمل اللمسة النهائية الداخلية الناعمة الشبيهة بالزجاج من Fusion Bonded Epoxy (FBE) على التخلص من أصوات الكشط القاسية الناتجة عن الماء المضطرب، مما يضمن انزلاق السوائل بصمت ودون عناء خلال المنعطف الحاد بزاوية 90 درجة. لا يحافظ هذا الجزء الداخلي الخالي من الاحتكاك على نقاء المياه فحسب، بل يقلل أيضًا بشكل كبير من الطاقة التي تحتاجها محطات الضخ لدفع الكميات عبر الشبكة.
من خلال دمج قاعدة صلبة مسطحة من الأسفل، يوفر هذا التركيب أساسًا لا ينضب يمتص الأحمال الرأسية الهائلة ويزيل الاهتزازات الخطيرة العميقة التي غالبًا ما تشعر بها في محطات الضخ ذات الضغط العالي. سيلاحظ مشغلو خطوط الأنابيب انخفاضًا كبيرًا في إجهاد النظام، حيث يقوم الانحناء الهندسي بتوجيه التدفق بشكل طبيعي، مما يزيل انخفاض الضغط الموضعي وهدر الطاقة الناتج. إنه حل نهائي للمهندسين الذين يسعون إلى القضاء على إجهاد المفاصل، ومنع التسربات المكلفة، وضمان تدفق كبير الحجم دون انقطاع في شبكات نقل المياه البلدية والزراعية والصناعية الهامة.
| المعلمات الفنية العامة | |
|---|---|
| اسم المنتج | شفة مزدوجة فضفاضة بزاوية 90 درجة |
| زاوية الانحناء | 90 درجة |
| معايير التنفيذ | ISO2531، EN545، EN598، عوا C110 / C153 |
| المادة الرئيسية | حديد الدكتايل (الخيارات: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الصلب) |
| نطاق الحجم | DN50 - DN2600 مم (1/2 بوصة إلى 48 بوصة) |
| تصنيف الضغط | PN10 / PN16 / PN25 / PN40 |
| نوع الاتصال | شفة فضفاضة مزدوجة |
| شفة الحفر القياسية | آيزو 7005-2 / إي إن1092-2 |
| مكافحة التآكل الداخلي | طلاء FBE (الإيبوكسي الملتصق بالإنصهار) / بطانة الملاط الأسمنتي |
| المضادة للتآكل الخارجي | طلاء FBE (الايبوكسي المرتبط بالانصهار) / رذاذ الزنك + طلاء البيتومين الأسود |
| بيانات الأبعاد والكتلة (الوحدة: مم / كجم) كتلة | ||||
|---|---|---|---|---|
| DN | L | H | (كجم) | |
| PN10 | PN16 | |||
| 40 | 140 | 90 | 9 | |
| 50 | 150 | 95 | 10 | |
| 60 | 160 | 100 | 11 | |
| 65 | 165 | 100 | 11 | |
| 80 | 165 | 110 | 15 | |
| 100 | 180 | 125 | 19 | |
| 125 | 200 | 140 | 25 | |
| 150 | 220 | 160 | 32 | |
| 200 | 260 | 190 | 50 | 51 |
| 250 | 350 | 225 | 83 | 83 |
| 300 | 400 | 255 | 114 | 116 |
| 350 | 450 | 290 | 147 | 153 |
| 400 | 500 | 320 | 199 | 210 |
| 450 | 550 | 355 | 266 | 282 |
| 500 | 600 | 385 | 314 | 344 |
| 600 | 700 | 450 | 464 | 517 |
| 700 | 800 | 515 | 684 | 708 |
| 800 | 900 | 580 | 944 | 974 |
| 900 | 1000 | 645 | 1278 | 1308 |
| 1000 | 1100 | 710 | 1730 | 1799 |
لقد ركز فريقنا الهندسي على حل نقاط الألم الأكثر شيوعًا في بناء خطوط الأنابيب، مما أدى إلى تركيبات تعمل على تحسين سرعة التثبيت بشكل كبير وأمان التشغيل على المدى الطويل. إن التكامل الذكي للمواد المتقدمة والهندسة الذكية يميز هذا الانحناء.
لفهم قدرات هذا التركيب بشكل كامل، من الضروري استكشاف المبادئ الهندسية متعددة الأبعاد التي تملي أداءه الاستثنائي عبر مختلف المناظر الطبيعية الصناعية والبلدية.
إن المظهر الجانبي الفريد لـ 'duckfoot' ليس مجرد هيكلي؛ إنها دروس متقدمة في ديناميات الموائع. إنه يوفر دعمًا سفليًا صلبًا مع تسهيل مسار السائل في نفس الوقت.
من خلال استخدام تصميم شفة مزدوجة فضفاضة عالية التكيف، يمكن أن تدور حلقات الحافة بشكل مستقل، مما يؤدي إلى تغيير الطريقة التي يتعامل بها الطاقم مع أعمال الخنادق.
تم تحصين كل من الأسطح الداخلية والخارجية بطبقة ممتازة من مادة Fusion Bonded Epoxy (FBE)، والتي يتم تطبيقها من خلال عملية دمج ذات درجة حرارة عالية.
تم تصميم الجسم القوي خصيصًا لشبكات الضغط العالي والتدفق العالي، ويعمل جنبًا إلى جنب مع قاعدة دعم البطة لإدارة القوى القصوى.
تم تصنيع هذا الانحناء بما يتوافق تمامًا مع المعايير الدولية، ويضمن هندسة دقيقة واتساقًا لا تشوبه شائبة للأبعاد.
يتميز هذا التركيب بأنه متعدد الاستخدامات بشكل استثنائي، ويعمل كنقطة وصل مهمة في مجموعة واسعة من أنظمة نقل السوائل.
نحن ندرك أنه لا يوجد مشروعان متطابقان للبنية التحتية، ولهذا السبب نقدم خيارات شاملة للحجم وخيارات التصنيع المخصصة.
يعد اختيار مكونات البنية التحتية المناسبة قرارًا بالغ الأهمية يؤثر على سلامة وكفاءة المجتمعات بأكملها. إن عمليات التصنيع لدينا مدفوعة بالتزام لا هوادة فيه بالتميز الهندسي وسلامة المواد.
فيما يلي إجابات فنية مفصلة على الاستفسارات الأكثر شيوعًا التي نتلقاها من مهندسي خطوط الأنابيب ومديري المشاريع ومتخصصي المشتريات فيما يتعلق بهذا التركيب المحدد.
تعمل مساحة السطح المسطحة والممتدة لقاعدة قدم البط بمثابة قاعدة حاملة. عند تركيبه على قاعدة أنبوب عمودي، فإنه ينقل الوزن الجاذبية والهيدروليكي الهائل مباشرة إلى كتلة الدفع الخرسانية أو الأرضية. وهذا يمنع خط الأنابيب من الترهل، ويزيل إجهاد القص على الحواف الأفقية المجاورة، ويخفف الاهتزازات الميكانيكية الناتجة عن المضخات القريبة.
تتطلب الفلنجات الثابتة التقليدية تدوير تجهيزات الأنابيب الثقيلة بالكامل لمحاذاة فتحات المسامير بشكل مثالي، وهو أمر صعب للغاية وخطير في الخنادق الموحلة أو المساحات الضيقة. يتميز تصميم الحافة المزدوجة الفضفاضة بحلقات داعمة تدور بحرية حول كعب الأنبوب. يمكن للقائمين بالتركيب ببساطة رفع التركيب إلى مكانه وتدوير الحلقات خفيفة الوزن بسهولة لتتناسب مع أنبوب التزاوج، مما يوفر ساعات العمل ويمنع إجهاد المحاذاة القسرية.
قطعاً. طلاء FBE عبارة عن بوليمر متصلب بالحرارة يرتبط كيميائيًا بحديد الدكتايل على المستوى الجزيئي. إنه يخلق حاجزًا أملسًا وغير مسامي ومقاومًا للغاية لكبريتيد الهيدروجين وظروف التربة الحمضية والمواد الصلبة العالقة الكاشطة الموجودة عادةً في مياه الصرف الصحي الخام ومياه الصرف الصناعي. وهذا يمنع حدوث السل الداخلي والصدأ الخارجي، مما يطيل عمر الأصل.
نعم. تم تصنيع التركيبات بدقة لتتوافق مع المعايير العالمية بما في ذلك ISO2531، وEN545، وEN598، وAWWA C110/C153. يمكن تخصيص حفر الفلنجة لتتوافق مع مواصفات ISO 7005-2 أو EN1092-2. وهذا يضمن تثبيته بسلاسة على الصمامات والأنابيب والمضخات الموجودة بغض النظر عن الشركة المصنعة الأصلية، مما يجعله مثاليًا لكل من الإنشاءات الجديدة وترقيات النظام القديم.
تخلق الأكواع الحادة القياسية اضطرابًا شديدًا، مما يتسبب في اصطدام السائل بالجدار الخارجي وتشكيل تيارات دوامية مسببة للسحب على نصف القطر الداخلي. يستخدم تصميم التدفق السلس نصف قطر كاسح محسوب بدقة يوجه السائل بلطف خلال تغيير الاتجاه. وهذا يحافظ على التدفق الصفحي، مما يقلل بشكل كبير من معامل الاحتكاك ويقلل من فقدان رأس الضغط، مما يقلل في النهاية من الطاقة التي تحتاجها محطة الضخ.
