1. المواد والتصنيع
تكوين المواد الأساسية:
جسم من حديد الدكتايل: EN-GJS-500-7/600-3
مكونات الفولاذ المقاوم للصدأ: مسامير SS304/316، وصواميل، وخيوط الضبط
نظام الختم المتقدم: حشوات معززة بـ EPDM/NBR متعددة الطبقات
الحماية من التآكل: طلاء إيبوكسي مرتبط بالانصهار (≥250μm) لكل AWWA C116
التصنيع الدقيق:
صب الاستثمار لدقة الأبعاد
التصنيع باستخدام الحاسب الآلي للوجوه والخيوط
تجميع آلي يتم التحكم فيه بعزم الدوران
اختبار الضغط والأبعاد بنسبة 100%
2. خصائص الأداء
الأداء الميكانيكي:
تصنيف الضغط: PN10/16/25 (150-365 رطل لكل بوصة مربعة)
نطاق درجة الحرارة: -20 درجة مئوية إلى 120 درجة مئوية
التعويض المحوري: ±50 مم إلى ±100 مم
الانحراف الزاوي: حتى 4 درجات
ضغط الانفجار: ≥4× ضغط العمل المقدر
أداء الختم:
تكوين الختم الثلاثي:
ختم الشفاه المنشط بالضغط
حشية شفة ثابتة
حشية الضغط المحورية
تسرب صفري عند ضغط مقنن 1.5× وفقًا للمعيار EN 1092-2
أداء الختم الكامل عبر نطاق التعديل
أداء التثبيت:
اتصال/انقطاع سريع خلال 5-10 دقائق
الوضع البصري ومؤشرات المحاذاة
أنظمة الاحتفاظ بالمسامير وعروة التوجيه للتجميع الدقيق
3. المنفعة والتطبيقات
مجالات التطبيق الأساسية:
توصيلات صيانة المضخة والصمام
توسيع خطوط الأنابيب وتعويض الانكماش
إصلاح نظام الطوارئ واستبدال المعدات
المزايا التشغيلية:
تخفيض 70% في وقت الصيانة
يعوض عن عدم دقة التثبيت
تصميم مدمج يقلل من متطلبات المساحة
امتصاص الاهتزاز يعزز حماية المعدات
الفوائد الاقتصادية:
عمليات صيانة أسرع بنسبة 80%
انخفاض العمالة (عملية لشخصين)
انخفاض تكلفة دورة الحياة (توفير يصل إلى 50% على مدار 20 عامًا)
التفوق الفني:
التعويض المحوري والزاوي يلغي قطع الأنابيب
قابلة لإعادة الاستخدام أكثر من 500 دورة
يحافظ على سلامة خط الأنابيب الأصلي
ميزات التصميم:
تصميم بكرة مزدوجة الحافة مع صواميل تعديل القفل
بناء السلامة المضادة للانفجار
خيار الختم الثانوي المعدني الآمن للحريق
خاتمة:

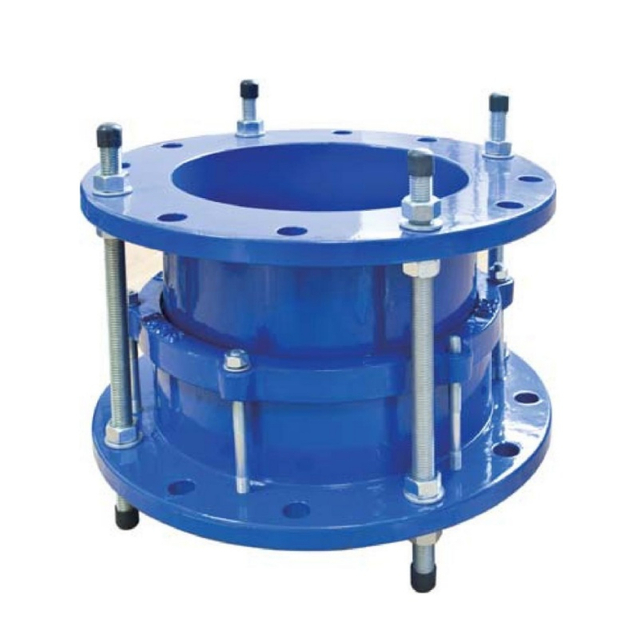

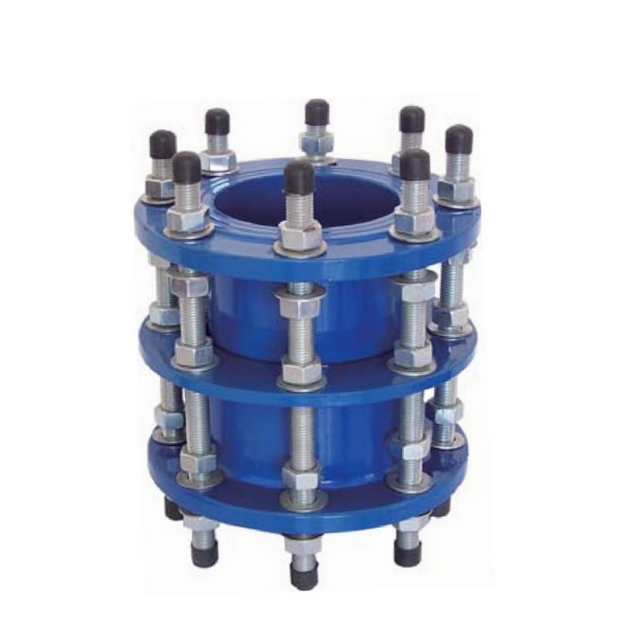

توفر وصلات التفكيك المصنوعة من حديد الدكتايل حلاً دقيقًا ومرنًا وسهل الصيانة لأنظمة الأنابيب الحديثة. يضمن هيكلها القوي، وتصميمها متعدد السدادات، والتكوين القابل للتعديل سهولة التركيب، والختم الموثوق، وأداء الخدمة على المدى الطويل - مما يجعلها مثالية لمحطات الضخ، وغرف الصمامات، والأنظمة التي تتطلب صيانة متكررة أو تعويض المحاذاة.
