1. المواد والتصنيع
تكوين المواد الأساسية:
غلاف حديد الدكتايل: EN-GJS-500-7/600-3 بهيكل كروي من الجرافيت
مكونات الفولاذ المقاوم للصدأ: أدوات التثبيت وعناصر التقييد SS304/316
عناصر الختم: حشوات EPDM متعددة الشفاه مع تقوية القماش
الحماية من التآكل: طلاء إيبوكسي مرتبط بالانصهار وفقًا لـ AWWA C116
عملية التصنيع المتقدمة:
صب دقيق مع دورات تبريد يمكن التحكم فيها
التصنيع باستخدام الحاسب الآلي لواجهات الختم
التجميع الآلي مع تثبيت يتم التحكم فيه بعزم الدوران
التحقق الهيدروستاتيكي والأبعاد بنسبة 100%
2. خصائص الأداء
الأداء الميكانيكي:
تصنيف الضغط: PN10/16/25 (150-365 رطل لكل بوصة مربعة)
نطاق درجة الحرارة: -30 درجة مئوية إلى 120 درجة مئوية (جوانات EPDM)
قدرة التقييد المحوري: تتحمل أحمال الضغط الكاملة
ضغط الانفجار: ≥4× ضغط العمل
الأداء الدوري: أكثر من 10000 دورة عند ضغط تشغيل 1.25×
أداء الختم:
تكوين الختم الثلاثي:
الختم الأساسي: أختام الشفاه المنشطة بالضغط
الختم الثانوي: حشية ضغط شعاعي
الختم الثلاثي: ختم التدخل الميكانيكي
صفر تسرب عند ضغط العمل 2× لكل AWWA C219
يحافظ على سلامة الختم تحت انحراف واختلال قدره 3-5 درجات
أداء التثبيت:
يسمح البناء ذو التصميم المنفصل بالتركيب دون تفكيك الأنابيب
ربط مفتاح الربط القياسي - لا يتطلب أدوات خاصة
مؤشرات المحاذاة المرئية تضمن تحديد المواقع بشكل صحيح
ضغط النظام الفوري بعد التثبيت
3. المنفعة والتطبيقات
مجالات التطبيق الأساسية:
إصلاح الأنابيب: الترميم الطارئ لخطوط الأنابيب التالفة
تعديلات النظام: إضافة وصلات أو صمامات أو فروع جديدة
ربط الأنابيب: توصيل الأنابيب ذات النهاية العادية من نفس المواد أو مواد مختلفة
عمليات الصيانة: التجاوز المؤقت أو عزل النظام
مزايا التثبيت:
كفاءة الوقت: تركيب أسرع بنسبة 80% مقارنة بالوصلات الملحومة
تحسين المساحة: تصميم مدمج مناسب للمساحات الضيقة
لا توجد أدوات خاصة: الأدوات اليدوية القياسية كافية
القدرة على العمل في جميع الأحوال الجوية: يمكن الاعتماد عليه في جميع الظروف البيئية
الفوائد الاقتصادية:
خفض التكلفة: تكلفة تركيب أقل بنسبة 50-70% من الوصلات الملحومة
توفير العمالة: فريق التثبيت المكون من شخصين
تقليل وقت التوقف عن العمل: يعمل الإعداد السريع على تقليل فترات انقطاع النظام
قابلية إعادة الاستخدام: قابلة لإعادة الاستخدام بالكامل بعد التفكيك
التفوق الفني:
قدرة ضبط النفس الكاملة: آلية تقييد الدفع المتكاملة
تعدد استخدامات المواد: متوافق مع أنابيب DI وPVC والفولاذ والتيار المتردد
تخميد الاهتزاز: تعمل الحشيات المطاطية على امتصاص اهتزاز النظام
التعويض الحراري: يعالج التمدد والانكماش
مواصفات الأداء
| المعلمة | نطاق الأداء | معيار الاختبار |
|---|---|---|
| ضغط العمل | 150-365 رطل لكل بوصة مربعة | عوا C219 |
| ضغط الاختبار | 2.5 × ضغط العمل | عوا C219 |
| نطاق درجة الحرارة | -30 درجة مئوية إلى 120 درجة مئوية | أستم D2000 |
| مقاومة الانسحاب | دفع الضغط الكامل | عوا C219 |
| المقاومة الكيميائية | الرقم الهيدروجيني 4-11 | مؤسسة العلوم الوطنية/المعهد الأمريكي للمعايير 61 |
ميزات التصميم
التكوين المبتكر:
تصميم مقسوم (قطعتين أو ثلاث قطع).
ضبط النفس المتكامل عبر أجزاء القفل أو حلقات القبضة
غرف ختم مستقلة متعددة الحشية
نظام براغي عالي القوة مقاوم للتآكل
أنظمة الحماية:
بطانة الملاط الأسمنتي لكل AWWA C104
طلاء إيبوكسي خارجي لكل AWWA C116
العزل الكهربائي للمعادن المختلفة
لمسة نهائية مقاومة للأشعة فوق البنفسجية للتطبيقات الخارجية
المزايا النسبية
| ميزة | اقتران دي | اقتران التقليدية |
|---|---|---|
| وقت التثبيت | 15-30 دقيقة | 60-120 دقيقة |
| القدرة على ضبط النفس | أساسي | مطلوب خارجي |
| توافق المواد | عالمي | محدود |
| تصنيف الضغط | أعلى | معيار |
| خدمة الحياة | 50+ سنة | 20-30 سنة |
فوائد التثبيت:
الكفاءة الميدانية:
لا حاجة لإعداد نهاية الأنبوب
لا حاجة إلى لحام أو معدات خاصة
التحقق البصري من التجميع الصحيح
استعادة النظام على الفور
ميزات الموثوقية:
مؤشرات القفل الإيجابية
تصميم ضغط حشية موحد
السحابات المحمية من التآكل
آلية الختم الآمنة من الفشل
ضمان الجودة:
شهادة الطرف الثالث (NSF، UL، FM)
إمكانية تتبع المواد وفقًا للمعيار EN 10204 3.1/3.2
عمليات تدقيق الجودة المنتظمة ISO 9001
اختبار الأداء وفقًا لـ AWWA C219
المتغيرات المتخصصة:
وصلات الإصلاح: طول ممتد لإصلاح الأنابيب التالفة، وختم معزز للأسطح غير المنتظمة، وتصميم سريع التركيب لحالات الطوارئ
وصلات الانتقال: يتم ربط الأنابيب ذات الأحجام أو المواد المختلفة بعزل عازل ومركبات حشية خاصة

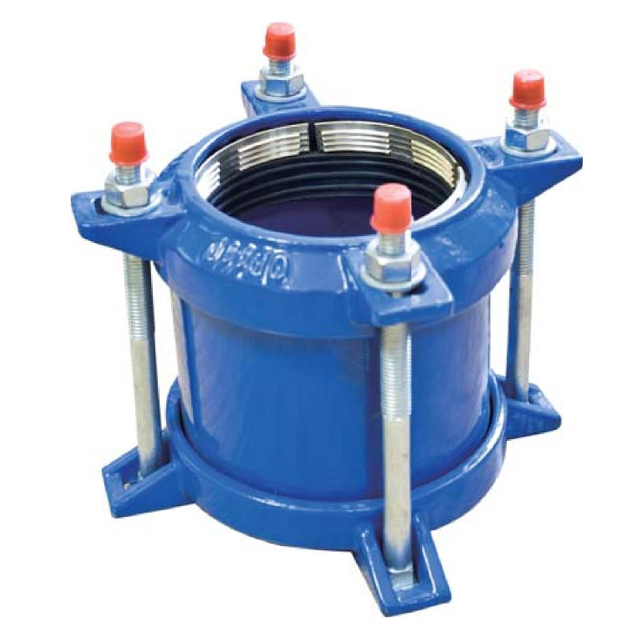

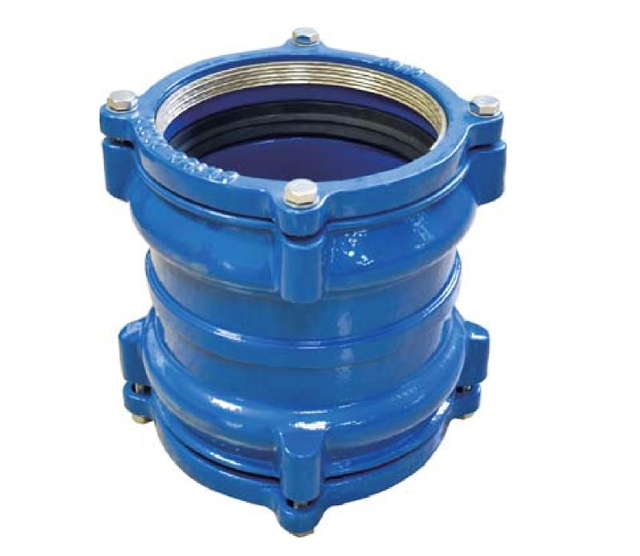

وصلات مقيدة: تصميم قفل للخدمة الشاقة لظروف الضغط العالي والدفع
خاتمة:
تجمع وصلات التوصيل المصنوعة من حديد الدكتايل بين المتانة الميكانيكية ودقة الختم، مما يوفر حلاً موثوقًا ومرنًا وقابلاً لإعادة الاستخدام لتركيب خطوط الأنابيب وصيانتها وإصلاحها. إن تركيبها المقسم، وقدرتها على التقييد المتكاملة، والتركيب السريع يجعلها لا غنى عنها في أنظمة خطوط الأنابيب الحديثة للمياه والصناعية والبلدية - مما يضمن الأداء طويل الأمد والسلامة وكفاءة التكلفة في ظل الظروف الأكثر تطلبًا.
