تركيب ذو حواف فضفاضة

نظرة عامة على تركيبات ذات حواف فضفاضة من حديد الدكتايل

توفر التركيبات ذات الحواف الفضفاضة المصنوعة من حديد الدكتايل حلاً متعدد الاستخدامات وفعالاً لإنشاء وصلات ذات حواف بدون لحام. إنها تجمع بين القوة الميكانيكية للحديد المرن ومرونة التجميع لنظام الفلنجة السائبة، مما يسمح بالتركيب السريع والضبط السهل والأداء الموثوق به عبر مجموعة واسعة من التطبيقات.

1. المواد والتصنيع

المواد الأساسية:

• جسم من حديد الدكتايل (درجة 500-7 أو أعلى) مع هيكل كروي من الجرافيت

• فلنجات مصنوعة من الفولاذ الكربوني (ASTM A36) أو حديد الدكتايل

• الحشيات: EPDM/النيتريل لخدمة المياه، فيتون للتطبيقات الكيميائية

• البراغي: الفولاذ الكربوني (ASTM A307) أو الفولاذ المقاوم للصدأ (ASTM A193)

ميزات التصنيع:

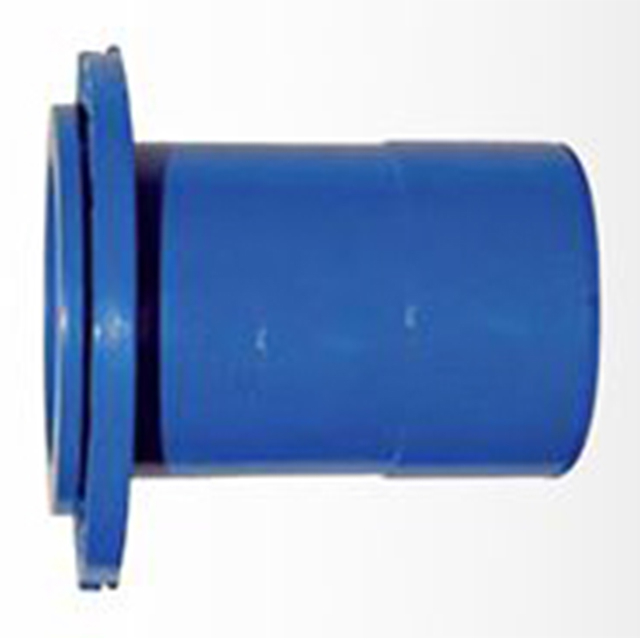

• جسم من حديد الدكتايل المصبوب بدقة مع نهايات محززة لجلوس الحشية

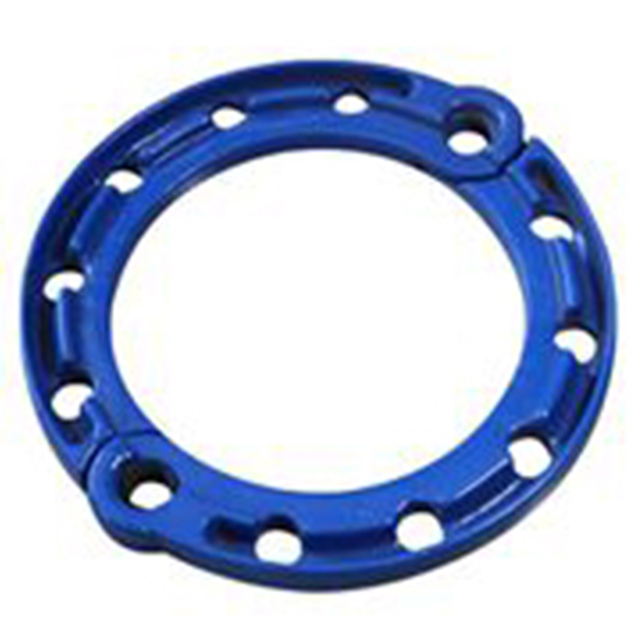

• تنزلق الشفاه السائبة بحرية فوق الأنبوب قبل التجميع النهائي

• تواجه الحافة المجهزة آليًا معايير RF (الوجه المرتفع) أو FF (الوجه المسطح).

• الحماية من التآكل عن طريق الجلفنة بالغمس الساخن أو طلاء الإيبوكسي

2. خصائص الأداء

الأداء الميكانيكي:

• تصنيف الضغط: PN10/16/25 (فئة 150-300 رطل لكل بوصة مربعة)

• نطاق درجة الحرارة: -30 درجة مئوية إلى 120 درجة مئوية (جوانات EPDM)

• قدرة الانحراف الزاوي: 3-5 درجات لكل مفصل

• تخميد الاهتزاز من خلال تصميم الحشية المطاطية

أداء الختم:
نظام الختم المزدوج:

• الختم الأساسي: حشية مطاطية في أخدود المقبس

• الختم الثانوي: حشية شفة مضغوطة
  يحقق عدم التسرب تحت ضغط الاختبار (1.5 × ضغط العمل) ويحافظ على السلامة أثناء حركة التربة أو التمدد الحراري.

التثبيت والتعديل:

• اتصال بسيط بمسامير - لا يتطلب اللحام

• التحقق من المحاذاة البصرية قبل الشد

• تعويض طول الأنبوب القابل للتعديل (±50 مم)

• مكونات شفة قابلة لإعادة الاستخدام

3. المنفعة والتطبيقات

التطبيقات الأساسية:

• مرافق معالجة المياه (المضخات، المرشحات، الصمامات)

• خطوط الأنابيب الصناعية (مياه التبريد والعمليات الكيميائية)

• خدمات البناء (التكييف، الحماية من الحرائق)

• الشبكات البلدية المتصلة بالأنظمة ذات الحواف

مزايا التثبيت:

• تركيب أسرع بنسبة 40-60% مقارنة بالوصلات الملحومة

• انخفاض تكاليف العمالة (لا حاجة لحامين معتمدين)

• مثالية للمناطق المحصورة أو كثيفة الصيانة

• مكونات شفة قابلة لإعادة الاستخدام بالكامل

المزايا التقنية:

• يمنع التآكل الكهربائي بين المعادن

• يمتص الاهتزاز ويعوض التمدد الحراري

• يزيل مناطق اللحام المتضررة من الحرارة

المواصفات الفنية:
المعايير: إن 545، إن 598، إسو 2531
نطاق الحجم: DN 80–600 (3″–24″)
اختبار الضغط: تصنيف 2.5× PN
عزم دوران الترباس: حسب ASME B16.5

خاتمة:
توفر التركيبات ذات الحواف الفضفاضة من حديد الدكتايل قوة حديد الدكتايل والقدرة على التكيف للنظام المعياري. إنها تعمل على تبسيط عملية التركيب، وتقليل التكاليف، وتوفر مقاومة ممتازة للاهتزاز وإمكانية إعادة الاستخدام، مما يجعلها مثالية لأنظمة الأنابيب الحديثة الموجهة للصيانة.
