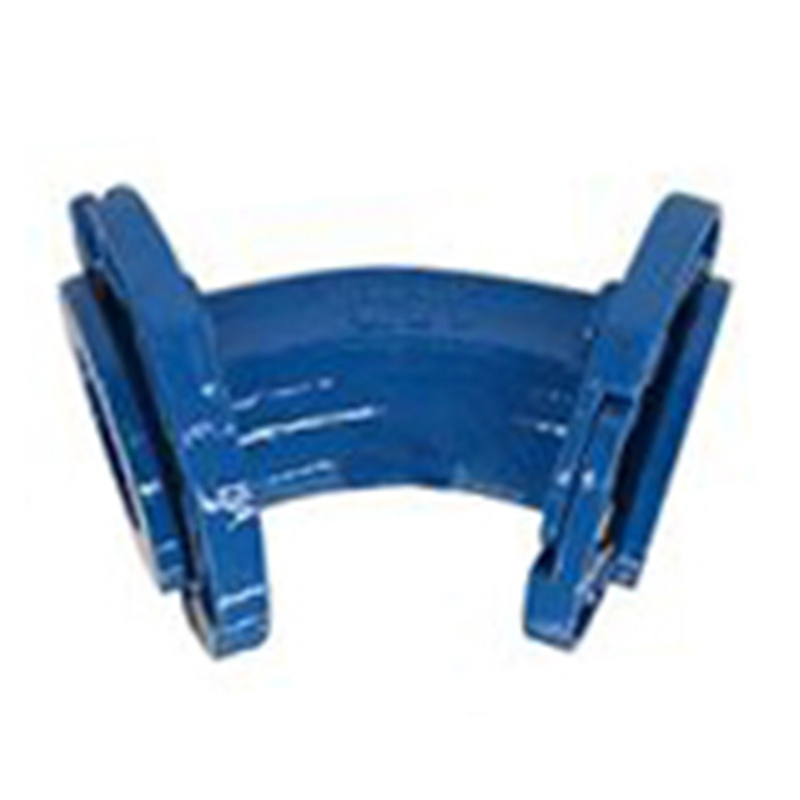

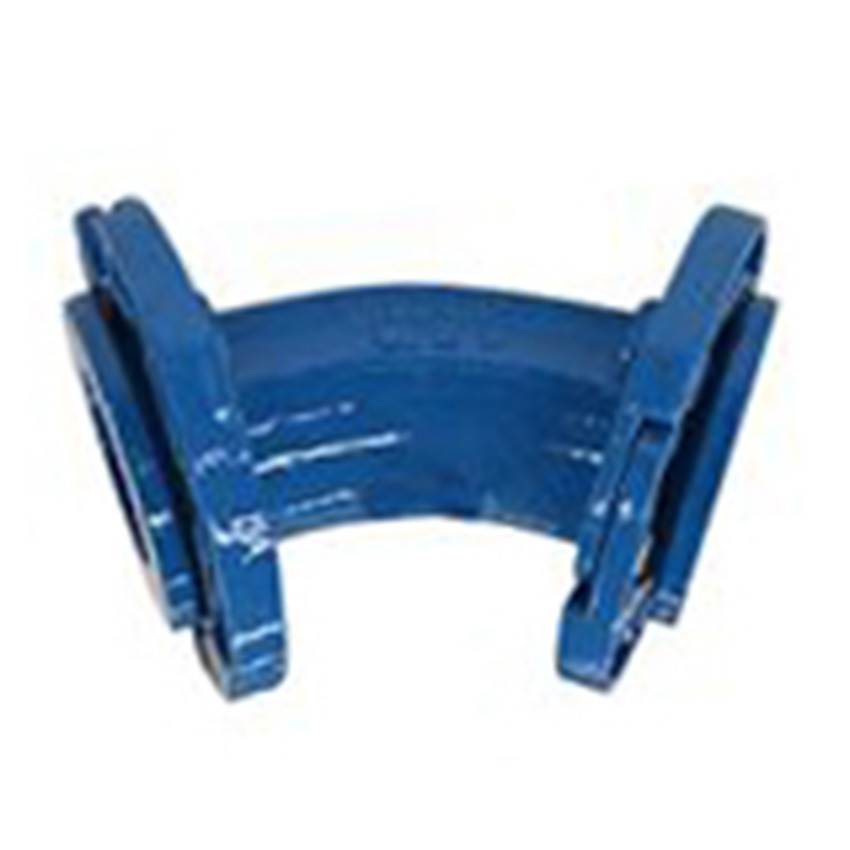

إن PN10 PN16 Double Loose 11.25° Bend عبارة عن تركيبات أنابيب متخصصة من حديد الدكتايل تم تصميمها للأنظمة التي تتطلب تغييرات اتجاهية لطيفة وتجميعًا مرنًا وسهل الصيانة. يسمح تصميم الحافة المزدوجة الفضفاضة بالمحاذاة الدقيقة والتفكيك السهل، بينما تقلل الزاوية 11.25 درجة من فقدان الضغط من أجل تدفق فعال للسوائل في إمدادات المياه وتطبيقات المعالجة.
| الكمية: | |
|---|---|
تم تصميم PN10 PN16 Double Loose 11.25° Bend، المصمم لإعادة توجيه السوائل بدقة، كمكون محوري لبنى الأنابيب المعقدة. من خلال استبدال التركيبات المعدنية التقليدية المرهقة بقلب UPVC عالي القوة، يوفر هذا المكون مرونة ميكانيكية استثنائية مع تقليل الوزن المادي بشكل كبير. تخضع كل وحدة لاختبار هيدروستاتيكي صارم بنسبة 100% ومعايرة الأبعاد قبل الإرسال، مما يضمن الاستقرار الهيكلي المطلق في ظل الأحمال التشغيلية الشديدة. إن دمج آلية الحافة الدوارة المبتكرة يعالج بشكل مباشر التحديات اللوجستية لمنشآت الخنادق العميقة، مما يضمن المحاذاة السريعة والدقيقة.
يُحدث PN10 PN16 Double Loose 11.25° Bend تحولًا جذريًا في كيفية تعامل فرق المشتريات والهندسة مع التحولات الاتجاهية الدقيقة في شبكات نقل السوائل المهمة. من خلال تمرير اليد على الجزء الخارجي، يوفر طلاء Fusion Bonded Epoxy (FBE) لمسة نهائية ناعمة لا تشوبها شائبة تشبه الزجاج. وهذه ليست مجرد لمسة جمالية؛ تعمل طبقة الإيبوكسي الكثيفة وغير المسامية كدرع لا يمكن اختراقه ضد الوسائط الكاشطة وكيمياء التربة العدوانية والرطوبة، مما يجعل التركيب مناسبًا بشكل استثنائي للدفن المباشر تحت الأرض دون الحاجة إلى غلاف وقائي ثانوي. تم تصميمه خصيصًا لشبكات الأنابيب المعقدة التي تتطلب تحولات اتجاهية دقيقة، ويضمن الانحناء الدقيق البالغ 11.25 درجة الحفاظ على زخم السائل مع تقليل الاضطرابات التخريبية وانخفاض الضغط الداخلي.
في قلب قيمته التشغيلية توجد بنية الشفة المزدوجة السائبة. في البيئات الجوفية حيث تكون المساحة مقيدة بشدة، تعد مناورة قطاعات الأنابيب الصلبة ذات الحافة الثابتة لمحاذاة فتحات المسامير مهمة شاقة للغاية. هذا التركيب يزيل هذا الضغط الجسدي. تسمح الحواف الدوارة بشكل مستقل للطاقم الميداني بتدوير نقاط الاتصال بحرية، مما يضمن تطابقًا مثاليًا في ثوانٍ بدلاً من ساعات. تُترجم هذه الميزة الميكانيكية بشكل مباشر إلى تسريع الجداول الزمنية للمشروع، وتقليل نفقات العمالة، وتقليل التعب الجسدي للموظفين في الموقع. من خلال الحفاظ على الزخم الحركي للسائل من خلال انحناء دقيق قدره 11.25 درجة، يمنع الانحناء الاضطرابات التخريبية، مما يضمن أن مشاريع البنية التحتية واسعة النطاق تعمل بأقصى قدر من الكفاءة الهيدروليكية وموثوقية عدم التسرب.
إن الالتزام الصارم بتفاوتات الأبعاد ومعايير المواد يضمن دمج هذا التركيب بشكل لا تشوبه شائبة في البنية التحتية لخطوط الأنابيب الخاصة بك. توضح الجداول التالية المعلمات الفنية الشاملة، وتركيبات المواد، وبيانات الأبعاد الدقيقة للشفة المزدوجة الفضفاضة بزاوية 11.25 درجة، مما يؤكد جاهزيتها للنشر المطلوب.
| مواصفات | المعلمة |
|---|---|
| اسم المنتج | شفة مزدوجة فضفاضة 11.25 درجة بيند |
| زاوية الانحناء | 11.25 درجة |
| نوع الاتصال | شفة فضفاضة مزدوجة |
| تصنيف الضغط | بي ان 10 / بي ان 16 |
| معيار التنفيذ | ISO2531 / EN545 |
| مادة الجسم | يو بي في سي عالي الجودة |
| طلاء داخلي | FBE (الايبوكسي المرتبط بالانصهار) |
| طلاء خارجي | FBE (الايبوكسي المرتبط بالانصهار) |
| درجة حرارة السوائل المطبقة | 0 درجة مئوية - 50 درجة مئوية |
| ختم المواد الحشية | إبدم / نبر |
| فحص الجودة | اختبار الهيدروستاتيكي بنسبة 100% |
| مجالات التطبيق | إمدادات المياه الصناعية، مرافق معالجة مياه الصرف الصحي، البنية التحتية لمكافحة الحرائق، مشاريع الري البلدية |
| DN | L (الوحدة: مم) | الكتلة (كجم) | |
|---|---|---|---|
| PN10 | PN16 | ||
| 40 | 99 | 4.5 | 4.5 |
| 50 | 109 | 5 | 5 |
| 60 | 119 | 6 | 6 |
| 65 | 124 | 6.5 | 6.5 |
| 80 | 113 | 9 | 9 |
| 100 | 115 | 10 | 10 |
| 125 | 111 | 13 | 13 |
| 150 | 113 | 16.5 | 16.5 |
| 200 | 132 | 29 | 29 |
| 250 | 165 | 58 | 56 |
| 300 | 175 | 79 | 79 |
| 350 | 191 | 85 | 91 |
| 400 | 205 | 108 | 117 |
| 450 | 349 | 132 | 150 |
| 500 | 375 | 162 | 192 |
| 600 | 426 | 239 | 290 |
| 700 | 478 | 338 | 362 |
| 800 | 529 | 451 | 482 |
| 900 | 581 | 578 | 619 |
| 1000 | 632 | 746 | 819 |
تم تصميم هذا الانحناء المتخصص من الألف إلى الياء للتخلص من الاختناقات المستمرة في بناء خطوط الأنابيب والصيانة الروتينية، ويوفر تحسينات قابلة للقياس لسرعة تنفيذ المشروع، وإدارة الموارد، ومتانة الشبكة بشكل عام.
السمة المميزة لتصميم الحافة المزدوجة السائبة هي قدرتها على الدوران بشكل مستقل عن جسم الأنبوب الرئيسي. وهذا يلغي المتطلبات الشاقة المتمثلة في لف مقاطع الأنابيب الثقيلة وغير العملية يدويًا لتحقيق محاذاة فتحة المسمار، مما يؤدي إلى تغيير ديناميكيات عمل الخنادق بشكل أساسي.
من خلال استخدام قلب داخلي ممتاز من مادة UPVC، يحقق هذا التركيب توازنًا مثاليًا بين القوة الميكانيكية الاستثنائية وتقليل الوزن بشكل حاسم. إنه بمثابة بديل حديث فعال للغاية لنظيراته المعدنية الثقيلة التقليدية، مما يوفر معالجة فائقة دون التضحية بمرونة الضغط.
تتميز الهندسة الداخلية بانحناء قدره 11.25 درجة تمت معايرته بدقة، وتم تصميمه خصيصًا لتوجيه الماء والسوائل الصناعية مع الحد الأدنى المطلق من مقاومة الاحتكاك. يعد هذا الانتقال الاتجاهي السلس أمرًا حيويًا للحفاظ على الطاقة الحركية عبر مسافات نقل واسعة النطاق.
يكمن أساس طول عمر هذه التركيبة في تركيبتها المادية المتقدمة، حيث تجمع بين قلب UPVC عالي الإنتاجية مع طلاءات شاملة داخلية وخارجية من مادة الإيبوكسي الملتصقة بالدمج (FBE). يوفر هذا المزيج التآزري دفاعًا لا مثيل له ضد التآكل المستمر الناتج عن الماء، والتآكل الكيميائي العنيف، والتآكل الميكانيكي الكاشط. تخلق عملية تطبيق FBE حاجزًا لا تشوبه شائبة وغير مسامي يعمل على عزل المادة الأساسية تمامًا عن رطوبة التربة المدمرة والملوثات الجوفية. وبسبب هذه اللمسة النهائية التي لا يمكن اختراقها، فقد تم تكييف التركيبات بشكل مثالي للدفن المباشر تحت الأرض، مما يلغي الحاجة إلى أكمام حماية إضافية أو أنظمة حماية كاثودية. وفي نهاية المطاف، تعمل هذه المادة المرنة على تمديد دورة الحياة التشغيلية لشبكة الأنابيب بأكملها بشكل كبير، مما يضمن عقودًا من الخدمة الموثوقة.
تم تصميمها خصيصًا لمعالجة العقبات اللوجستية لبيئات الصيانة عالية التردد، وتوفر بنية الحافة المزدوجة الفضفاضة مرونة غير مسبوقة في بناء خطوط الأنابيب. يمكن لأطقم التركيب تحقيق محاذاة دقيقة لفتحات الترباس دون عناء، حتى عند التنقل في مخططات الخنادق الضيقة أو غير المستوية أو المعقدة حيث تكون مناورة الأنابيب الصلبة مستحيلة تقريبًا. وبعيدًا عن الإعداد الأولي، فإن هذا التصميم الذكي يؤتي ثماره خلال العمر التشغيلي للنظام. فهو يسمح بالتفكيك السريع والمستهدف لأجزاء محددة من خطوط الأنابيب دون الحاجة إلى قطع القناة الرئيسية أو تغييرها بشكل دائم. تعمل هذه القدرة على تقليل وقت توقف النظام بشكل كبير وخفض تكاليف العمالة أثناء دورات التنظيف الأساسية أو الإصلاحات المجدولة أو ترقيات السعة، مما يضمن بقاء الشبكة قيد التشغيل بأقل قدر من الانقطاع.
تم تصميم الانحناء بزاوية منخفضة تبلغ 11.25 درجة بآلة دقيقة خصيصًا لأنظمة السوائل التي تتطلب تحولات اتجاه تدريجية ومتحكم فيها بدلاً من المنعطفات الحادة. تلعب هذه الهندسة الداخلية الدقيقة للغاية دورًا حاسمًا في تخفيف مقاومة الماء وتخفيف الاضطراب الفوضوي أثناء مرور الوسائط عبر المفصل. ومن خلال تسهيل مسار التدفق، تعمل التركيبات على تقليل فقدان الضغط الداخلي (فقدان الرأس) عبر الشبكة الأوسع. لا يمنع هذا الانخفاض في الاحتكاك الهيدروليكي تكوين فقاعات التجويف الضارة فحسب، بل يترجم أيضًا بشكل مباشر إلى انخفاض الطلب على الطاقة على مضخات النظام. وبالتالي، فهو يضمن التشغيل عالي الكفاءة والمستقر والفعال من حيث التكلفة لأنظمة نقل السوائل لمسافات طويلة طوال عمرها الافتراضي.
يعد تحقيق بيئة آمنة مانعة للتسرب أمرًا بالغ الأهمية في شبكات السوائل المضغوطة. عندما يتم عزم براغي الفلنجة بشكل مناسب، تقوم الفلنجات السائبة بتوزيع قوى الضغط بشكل موحد عبر حشوات الختم EPDM أو NBR من الدرجة الصناعية. يمنع هذا التوزيع المتساوي ضغط الحشية أو تشويهها، مما يشكل مفصلًا لا يمكن اختراقه ويمكنه تحمل القوى الداخلية الشديدة. من خلال الالتزام الصارم بتصنيفات الضغط المتوسط إلى العالي PN10 وPN16، تم اختبار هذا المكون بدقة لضمان السلامة المطلقة وأداء مانع للتسرب بنسبة 100%. سواء تم نشرها في مرافق معالجة المياه الصناعية المتقلبة أو تتطلب شبكات إخماد الحرائق في حالات الطوارئ حيث تكون طفرات الضغط شائعة، فإن هذا التركيب يحافظ على سلامته الهيكلية والختم دون أي تنازلات.
لضمان التطبيق الشامل والتكامل الخالي من العيوب، تم تصنيع هذا المنتج وفقًا صارمًا لمعايير ISO2531 وEN545 المعترف بها عالميًا للتجهيزات المتصلة بالشفة. يضمن هذا الالتزام الصارم بالمعايير الدولية اتساق الأبعاد المطلق، مما يعني أن كل قطعة يتم تسليمها تتوافق مع المواصفات الدقيقة التي يطلبها فريقك الهندسي. يعمل هذا التوافق العالمي على تمكين أقسام المشتريات من الحصول على هذا التركيب بثقة من أجل التكامل مع الأنظمة ذات الحواف الموجودة، بغض النظر عن مادة الأنابيب الأولية - سواء كانت من حديد الدكتايل أو الفولاذ أو PVC. ومن خلال توحيد الاتصالات، يمكن لمديري المرافق تبسيط مخزونهم بشكل فعال، وتقليل تنوع قطع الغيار المطلوبة، وتقليل نفقات الاستبدال المستمرة بشكل كبير.
نظرًا لمتانته الميكانيكية الاستثنائية، وخصائصه المتقدمة المضادة للتآكل، والتصميم الذي يفضل بطبيعته الصيانة السريعة، فإن هذا الانحناء بزاوية 11.25 درجة يمثل الحل الأمثل للعديد من التطبيقات الهندسية الصارمة. إنه يعمل بشكل لا تشوبه شائبة في أنظمة نقل المياه الصناعية المستمرة، حيث تكون المقاومة الكيميائية أمرًا بالغ الأهمية. في محطات تجميع مياه الصرف الصحي ومعالجة مياه الصرف الصحي البلدية، يمنع الجزء الداخلي الناعم تراكم النفايات الصلبة. علاوة على ذلك، فإن تحمله الهائل للضغط يجعله خيارًا يمكن الاعتماد عليه لشبكات الحماية من الحرائق ذات الضغط العالي، بينما تضمن مقاومته للتدهور البيئي موثوقية طويلة المدى في هياكل الري البلدية المكشوفة والواسعة.
