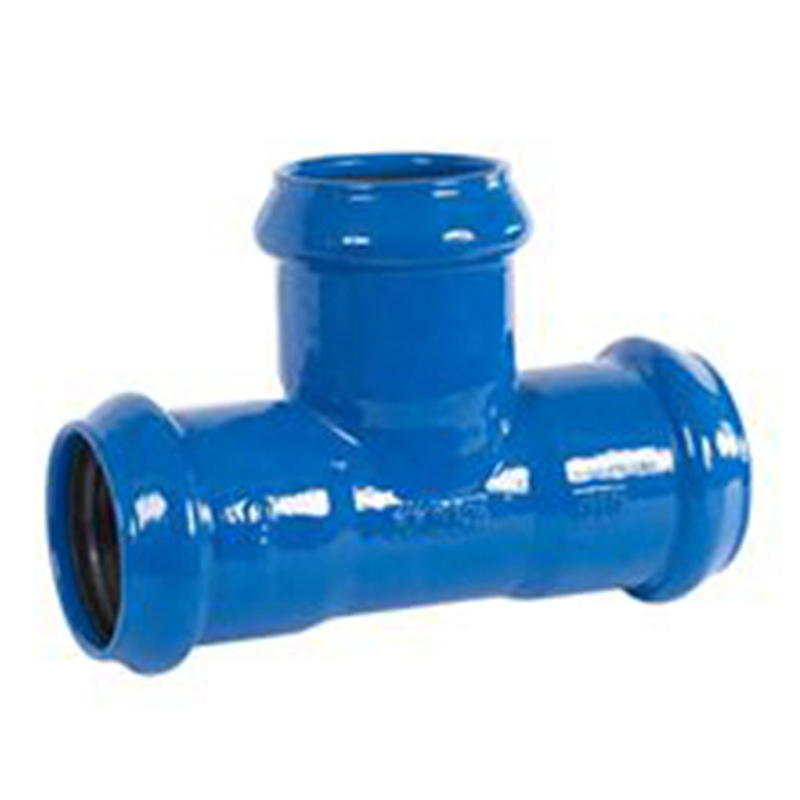

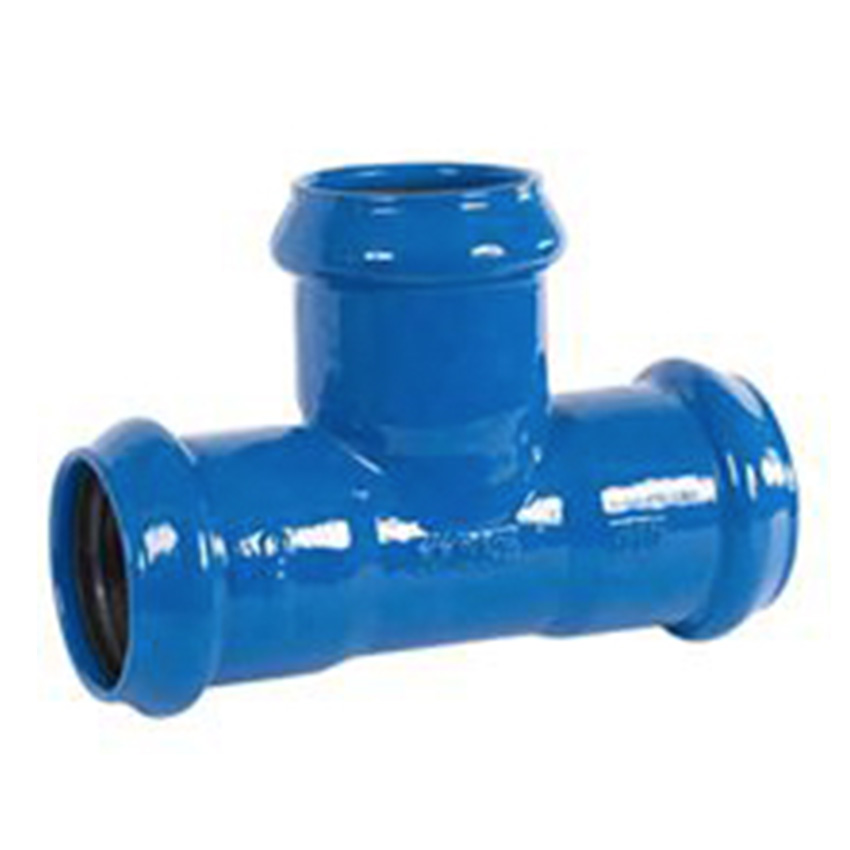

إن وصلة أنابيب UPVC بمقبس EN12842 عبارة عن تركيب عالي الأداء تم تصميمه للتوصيلات الفرعية غير الملحومة في أنظمة أنابيب UPVC. ويضمن تصميمه ذو المقابس بالكامل المصبوب بدقة إحكامًا مانعًا للتسرب ومقاومًا للضغط، مما يجعله مثاليًا لتوزيع السوائل بشكل موثوق في إمدادات المياه ومياه الصرف الصحي والتطبيقات الصناعية.
| الكمية: | |
|---|---|
تمثل وصلة الأنابيب UPVC EN12842 قمة هندسة إدارة السوائل الحديثة، والمصممة خصيصًا لتلبية المتطلبات الصارمة للبنية التحتية واسعة النطاق. عند التعامل مع هذا التركيب، يلاحظ المرء على الفور اللمسة النهائية الناعمة والخالية من العيوب لطبقة Fusion Bonded Epoxy (FBE)، وهي شهادة ملموسة على دفاعها القوي ضد العناصر البيئية القاسية والهجمات الكيميائية الجوفية. يبدو هيكل راتينج UPVC الكثيف والمتميز متينًا بشكل استثنائي ولكنه خفيف الوزن بشكل ملحوظ، مما يحقق التوازن المثالي بين السلامة الهيكلية وراحة التعامل مع الميدان. ومن الناحية المرئية، يُظهر التصميم المتناظر ذو المقابس الشاملة محيطات داخلية مصبوبة بدقة، وخالية تمامًا من اللحامات الكاشطة أو عيوب الصب التي تؤدي عادةً إلى اضطراب السوائل في المكونات الأقل.
عندما يندفع السائل عبر الوصلة، تعمل الهندسة الداخلية بصمت للحفاظ على التدفق الصفحي، مما يزيل فعليًا التوقيع الصوتي لانخفاض الضغط والاهتزازات الميكانيكية. تتم معايرة كل منحنى وعمق مقبس بدقة من أجل الإمساك بأنابيب التوصيل بشكل موحد تمامًا. بمجرد دمجها في خط الأنابيب، تصبح نقطة الإنطلاق امتدادًا دائمًا للشبكة نفسها ولا يمكن تمييزه. هذه ليست مجرد نقطة اتصال؛ إنها حماية حيوية وآمنة من الفشل ومصممة لضمان التوزيع المستمر وغير الملوث للموارد عبر عقود من الخدمة دون انقطاع.
| المعايير الفنية العامة | |
|---|---|
| اسم المنتج | EN12842 جميع مقابس أنابيب UPVC |
| المواد الأولية | راتينج UPVC الممتاز / حديد الدكتايل (متوافق مع EN1563) |
| المعالجة السطحية | طلاء إيبوكسي (FBE) داخلي وخارجي |
| نوع الاتصال | هيكل شامل المقابس (تصميم متماثل دقيق) |
| معايير التنفيذ | EN12842 والمعايير الهندسية الدولية ذات الصلة الصارمة |
| مادة حلقة الختم | EPDM / NBR (متوافق تمامًا مع معايير EN681-2) |
| مادة التثبيت | الفولاذ المقاوم للصدأ (SS) / الفولاذ الكربوني داكروميت / الفولاذ الكربوني المجلفن |
| الأنابيب المطبقة | أنابيب UPVC ذات أبعاد قياسية |
| الوسائط القابلة للتطبيق | مياه الشرب ومياه الصرف الصحي ومياه الصرف الصحي ومياه الأمطار والسوائل المسببة للتآكل بشكل طفيف |
| الخصائص الأساسية | مقاومة للأشعة فوق البنفسجية، تحمل عالي التأثير، مقاومة للتآكل الكيميائي، تحجيم مضاد للمعادن |
| ضغط العمل | تم تصميمها لتلبية الضغوط التشغيلية القياسية للشبكات السكنية والتجارية والصناعية الخفيفة |
| مواصفات الأبعاد (الوحدة: مم) | ||||
|---|---|---|---|---|
| OD | od | L | H | الكتلة (كجم) |
| 50 | 50 | 60 | 30 | 3.5 |
| 63 | 50 | 65 | 30 | 4.3 |
| 63 | 70 | 30 | 4.5 | |
| 75 | 50 | 65 | 45 | 5.4 |
| 63 | 70 | 45 | 6.0 | |
| 75 | 85 | 45 | 6.5 | |
| 90 | 50 | 75 | 50 | 6.5 |
| 63 | 80 | 50 | 6.8 | |
| 75 | 90 | 50 | 7.6 | |
| 90 | 105 | 50 | 10.3 | |
| 110 | 50 | 65 | 60 | 8.0 |
| 63 | 75 | 60 | 8.6 | |
| 75 | 90 | 60 | 10.5 | |
| 90 | 105 | 60 | 10.8 | |
| 110 | 125 | 60 | 13.0 | |
| 125 | 50 | 65 | 70 | 9.7 |
| 63 | 75 | 70 | 10.0 | |
| 75 | 90 | 70 | 11.8 | |
| 90 | 105 | 70 | 13.0 | |
| 125 | 150 | 70 | 15.1 | |
| 140 | 50 | 65 | 75 | 10.5 |
| 63 | 75 | 75 | 12.0 | |
| 75 | 90 | 75 | 12.5 | |
| 90 | 105 | 75 | 14.0 | |
| 125 | 150 | 75 | 16.0 | |
| 160 | 40 | 55 | 85 | 11.9 |
| 50 | 65 | 85 | 12.5 | |
| 63 | 75 | 85 | 13.0 | |
| 75 | 90 | 85 | 14.8 | |
| 90 | 105 | 85 | 16.5 | |
| 110 | 125 | 85 | 19.0 | |
| 125 | 125 | 85 | 19.5 | |
| 160 | 175 | 85 | 21.1 | |
| 200 | 50 | 70 | 105 | 16.2 |
| 75 | 120 | 105 | 19.4 | |
| 110 | 160 | 105 | 22.1 | |
| 125 | 160 | 105 | 22.7 | |
| 160 | 210 | 105 | 24.8 | |
| 200 | 240 | 105 | 27.0 | |
| 225 | 50 | 70 | 120 | 20.5 |
| 63 | 110 | 120 | 21.6 | |
| 75 | 120 | 120 | 22.1 | |
| 90 | 140 | 120 | 23.8 | |
| 110 | 160 | 120 | 25.9 | |
| 125 | 170 | 120 | 27.0 | |
| 160 | 210 | 120 | 28.6 | |
| 200 | 240 | 120 | 32.4 | |
| 225 | 260 | 120 | 34.6 | |
| 250 | 50 | 70 | 130 | 30.2 |
| 63 | 110 | 130 | 30.5 | |
| 75 | 130 | 130 | 30.8 | |
| 90 | 155 | 130 | 33.0 | |
| 110 | 175 | 130 | 33.5 | |
| 125 | 180 | 130 | 35.6 | |
| 140 | 200 | 130 | 36.0 | |
| 160 | 225 | 130 | 39.0 | |
| 200 | 250 | 130 | 41.6 | |
| 225 | 270 | 130 | 43.7 | |
| 250 | 300 | 130 | 55.5 | |
| 280 | 63 | 80 | 145 | 37.0 |
| 90 | 155 | 145 | 38.0 | |
| 110 | 175 | 145 | 39.0 | |
| 160 | 225 | 145 | 43.2 | |
| 180 | 230 | 145 | 45.4 | |
| 225 | 250 | 145 | 53.0 | |
| 280 | 325 | 145 | 62.0 | |
| 315 | 375 | 145 | 81.0 | |
إن دمج هذا التيشيرت المناسب في مشاريع البنية التحتية الخاصة بك يُترجم مباشرةً إلى استقرار تشغيلي معزز وتقليل النفقات العامة بشكل كبير. تضمن الهندسة الدقيقة وراء كل وحدة أن مديري المشاريع والمهندسين الميدانيين يمكنهم الاعتماد على أداء ثابت وآمن من الفشل في ظل ضغوط بيئية مختلفة.
يكمن أساس أي شبكة خطوط أنابيب دائمة في الجودة التي لا تقبل المساومة للمواد المكونة لها. تم تصنيع هذا التي شيرت من راتينج UPVC الممتاز، مكمل بتكوينات حديد اللدنة التي تلبي معايير EN1563 الصارمة، مما يوفر غلافًا مدرعًا ضد التأثيرات الميكانيكية والضغوط الجوفية.
يكون خط الأنابيب آمنًا بقدر أضعف تقاطعاته، ولهذا السبب يستخدم هذا التركيب بنية متماثلة لجميع المقابس ذات تصميم هندسي عالي. تعطي فلسفة التصميم هذه الأولوية لاتحاد لا تشوبه شائبة وخالي من الفجوات بين نقطة الإنطلاق وأطراف الأنبوب المجاورة، مما يؤدي إلى إنشاء قناة سائلة مستمرة تعمل ككيان واحد غير منقطع.
في مشاريع التطوير البلدية والتجارية واسعة النطاق، لا يكون الامتثال التنظيمي اختياريًا؛ إنه المقياس النهائي للسلامة والموثوقية. يتم تصنيع كل وحدة من وحدات التيشيرت هذه ضمن إطار صارم لضمان الجودة يتماشى مع التوجيهات الهندسية العالمية الأكثر تطلبًا.
وتتأثر قرارات الشراء بشكل كبير بالتكلفة الإجمالية للملكية، حيث غالبًا ما تتفوق العمالة الميدانية والصيانة طويلة الأجل على سعر الشراء الأولي. تم تصميم وصلة الإنطلاق هذه خصيصًا لخفض هذه التكاليف الثانوية بقوة، مما يوفر حلاً اقتصاديًا للغاية لعمليات نشر البنية التحتية الموسعة.
تعدد الاستخدامات هو السمة المميزة للهندسة المتفوقة. تم تصميم وصلة الأنابيب UPVC ذات المقابس EN12842 لتكون حلاً متفرّعًا عالميًا عبر مجموعة متنوعة من تخصصات إدارة السوائل، وتتكيف بسلاسة مع المتطلبات المحددة لكل قطاع.
إن الشراكة مع مصنع متخصص ومورد موثوق به تعني تأمين ميزة استراتيجية في سلسلة التوريد الخاصة بك. نحن ندرك أن مكوناتنا هي الروابط المهمة في مشاريع البنية التحتية عالية المخاطر الخاصة بك، ونقوم بتنظيم عملياتنا لدعم نجاحك على كل المستويات.
يتم تطبيق طلاء FBE كهروستاتيكيًا ومعالجته تحت حرارة عالية، مما يؤدي إلى إنشاء رابطة بوليمرية متصالبة مع الركيزة. وينتج عن ذلك سطح صلب للغاية وخالي من المسام يعمل كحاجز مطلق ضد الرطوبة والأكسجين والمواد الكيميائية التي تحملها التربة، مما يمنع الصدأ والتدهور بشكل فعال حتى في البيئات شديدة الملوحة أو الحمضية.
في حين أن كلاهما يوفر إحكامًا استثنائيًا وفقًا لمعايير EN681-2، إلا أنهما يلبيان بيئات مختلفة. يوصى بشدة باستخدام EPDM في مياه الشرب ومياه الصرف الصحي والتطبيقات الخارجية نظرًا لمقاومته الفائقة للأوزون والأشعة فوق البنفسجية والكلورامين. على العكس من ذلك، تم تصميم NBR خصيصًا لمقاومة التحلل الناتج عن الزيوت والهيدروكربونات وبعض المواد الكيميائية الصناعية، مما يجعله مثاليًا لأنظمة الصرف المتخصصة أو أنظمة النفايات السائلة الصناعية.
نعم، يتيح عمق التجويف المصمم بدقة والضغط الديناميكي للأختام المرنة انحرافًا زاويًا طفيفًا (يصل عادةً إلى 3 درجات، اعتمادًا على قطر الأنبوب). تعتبر هذه المرونة أمرًا ضروريًا لاستيعاب التحولات الأرضية البسيطة، أو عدم انتظام الخنادق، أو التمدد الحراري دون المساس بسلامة المفصل المقاومة للتسرب.
التكامل مبسط للغاية. تأكد من قطع نهايات الأنابيب الموجودة بشكل مربع، وشطبها، وتنظيفها جيدًا من الحطام ومواد التشحيم القديمة. ضع مادة تشحيم معتمدة ومتوافقة للأنبوب على الطرف المشطوف وحلقة الغلق الداخلية لنقطة الإنطلاق، ثم ادفع الأنبوب إلى داخل المقبس حتى يصل إلى علامة عمق الإدخال المصممة هندسيًا. ليس هناك حاجة إلى لحام حراري متخصص أو مادة لاصقة مذيبة لهذا المفصل الميكانيكي المحدد.
قطعاً. توفر الهندسة الهيكلية للتي شيرت، جنبًا إلى جنب مع خصائص امتصاص الطاقة لراتنج UPVC الفاخر والأختام المطاطية الديناميكية، مرونة كبيرة ضد الصدمات الهيدروليكية. لقد تم تصميمه للعمل بأمان ضمن معدلات الضغط القياسية للشبكات البلدية، وامتصاص وتبديد الطاقة الحركية للمطارق المائية دون الكسر أو الخلع.
تكون كل شحنة مصحوبة بتقارير اختبار المواد الشاملة (MTRs) وشهادات المطابقة. توضح هذه المستندات تفاصيل التركيب الكيميائي للمواد، ونتائج اختبارات الضغط الهيدروستاتيكي في المصنع، وشهادات المختبرات الخارجية التي تتحقق من عدم السمية وخصائص مقاومة الترشيح للطلاءات الداخلية والأختام، مما يضمن الامتثال التنظيمي الكامل لمشروعك.
