T نوع أنابيب حديد الدكتايل

نظرة عامة على المنتج

باعتبارنا شركة رائدة في مجال تصنيع وتوريد حلول نقل السوائل المتقدمة، فإننا نقدم أنابيب حديد الدكتايل من النوع T المتميزة، والتي تم تصميمها خصيصًا للبنية التحتية القوية تحت الأرض وفوق الأرض. تم تصنيع هذا الأنبوب من خلال عملية صب بالطرد المركزي يتم التحكم فيها بدرجة عالية، وهو يوفر عمرًا استثنائيًا وسلامة هيكلية للمشاريع البلدية والزراعية والصناعية الأكثر تطلبًا.

• يتميز بمفصل مرن قابل للدفع للتجميع السريع والخالي من الأدوات.
• يوفر قوة شد عالية استثنائية تتجاوز 420 ميجا باسكال.
• يوفر بطانات داخلية وخارجية مضادة للتآكل قابلة للتخصيص بدرجة كبيرة
• . متوافق تمامًا مع معايير ISO وEN الدولية لأعمال المياه.

وصف المنتج

يمثل أنبوب حديد الدكتايل من النوع T، والذي يشار إليه كثيرًا في القطاع الهندسي باسم وصلة الدفع أو أنبوب Tyton Joint، القمة المطلقة لتكنولوجيا نقل السوائل الحديثة. يتم تشكيله من خلال عملية صب بالطرد المركزي دقيقة للغاية، ويتم إدخال حجم يتم التحكم فيه بدقة من الحديد المنصهر في قالب أسطواني سريع الدوران. تعمل قوة الطرد المركزي الهائلة على ضغط المعدن السائل على جدار القالب، مما يشكل بنية معدنية موحدة كثيفة بشكل لا يصدق وخالية تمامًا من الفراغات المجهرية أو عيوب الصب. بمجرد تبريده وتصلبه بالفرن تمامًا، يُظهر الأنبوب مظهرًا خارجيًا ناعمًا وباردًا الملمس مما يتناقض مع قوته الهيكلية الهائلة. عندما تضرب السطح، فإنه ينتج حلقة صوتية رنانة صلبة - وهي شهادة قاطعة على المصفوفة المعدنية الداخلية التي لا تشوبها شائبة. تم تصميم هذا المنتج خصيصًا للتغلب على نقاط الضعف المتأصلة في الأنابيب الصلبة التقليدية، وهو يمزج بسلاسة مقاومة التآكل الفطرية طويلة الأمد للحديد الزهر مع المتانة الميكانيكية الهائلة وليونة الفولاذ. تعمل آلية المقبس والحنفية ذاتية الغلق، المبطنة بحشية مطاطية مرنة عالية المرونة، على إنشاء ختم محكم لا يمكن اختراقه. يمتص هذا التصميم الذكي المشترك بشكل فعال التحولات الأرضية غير المتوقعة، والاهتزازات المرورية الشديدة، والهبوط التدريجي للأساسات دون المساس بالأداء الهيدروليكي على الإطلاق. من خلال دمج هذا الأنبوب في البنية التحتية الخاصة بك، تظل شبكات المياه البلدية وأنظمة الصرف الصحي عالية الضغط وخطوط الأنابيب الصناعية الحيوية تعمل بكامل طاقتها وخالية من التسرب لعقود من الزمن، مما يقلل بشكل كبير من إصلاحات الحفر الطارئة ويحمي موارد المجتمع الحيوية.

مواصفات المنتج

الميزات الرئيسية ويسلط الضوء

عند دمج أنبوب حديد الدكتايل من النوع T في مشاريع البنية التحتية الشاملة الخاصة بك، فإنك تقوم بتأمين نظام مصمم لتحقيق موثوقية مطلقة لا هوادة فيها. تضمن عملية التصنيع الدقيقة للطرد المركزي منتجًا يتفوق بشكل كبير على المواد التقليدية في كل من البيئات الجوفية القاسية والمنشآت فوق الأرض المعرضة بشدة.

• لا هوادة فيها. السلامة الهيكلية: توفر البنية المجهرية الملدنة بالفرن بدقة ليونة استثنائية للمواد، مما يسمح للأنبوب بامتصاص أحمال الصدمات الشديدة واهتزازات حركة المرور الكثيفة وارتفاع الضغط الداخلي الشديد دون كسر أو تشظي بسهولة.
• الاستقرار الصوتي والحراري: تعمل مصفوفة الحديد الكثيفة بشكل لا يصدق على تخفيف ضوضاء تدفق السوائل الداخلية بشكل طبيعي، مما يضمن تشغيل أكثر هدوءًا بشكل ملحوظ في البيئات الحضرية المكتظة بالسكان، مع الحفاظ على استقرار صارم للأبعاد عبر تقلبات درجات الحرارة الموسمية الشديدة.
• ضمان عدم التسرب: يعمل المقبس والصنبور المصممان بدقة على ضغط الحشية المرنة بشكل موحد على طول محيطها بالكامل، مما يخلق حاجزًا هائلاً لا يمكن اختراقه ضد فقدان السوائل الداخلية وتسرب المياه الجوفية الخارجية.
• دفاعات سطحية مخصصة: بدءًا من اللمسة النهائية الداخلية الناعمة بشكل ملحوظ والتي تشبه الزجاج من إيبوكسي السيراميك إلى القبضة القوية والملموسة والواقية للغاية لطلاءات البيتومين الخارجية، تتم صياغة كل معالجة سطحية بشكل علمي لصد الهجمات الكيميائية والتآكل الكاشط بقوة.

التصميم المشترك وأداء الختم

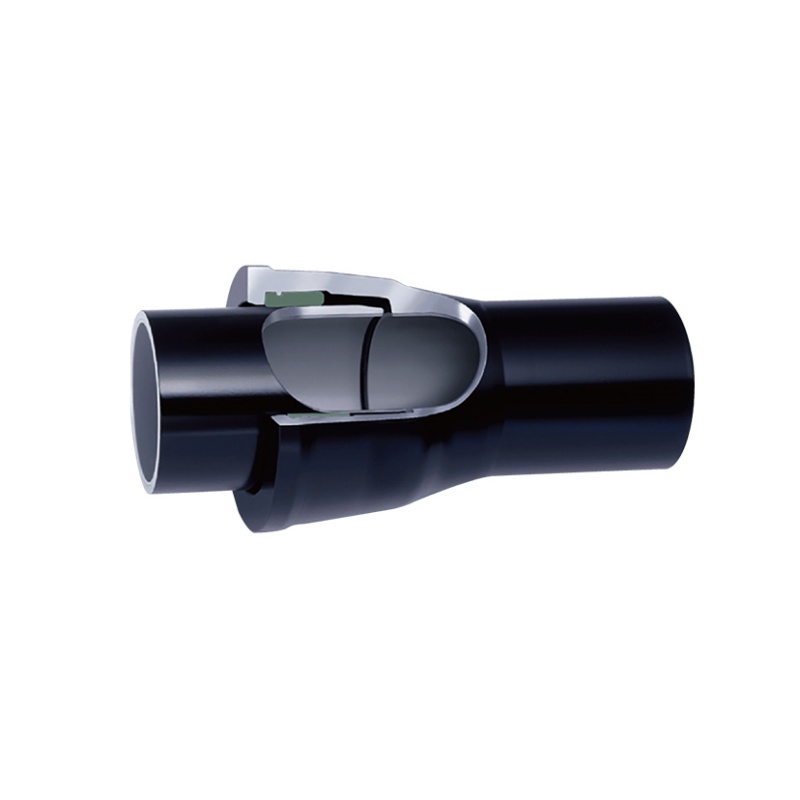

يكمن حجر الزاوية الحقيقي للموثوقية التشغيلية لهذا الأنبوب في الوصلة المرنة التي يتم الضغط عليها والمبتكرة للغاية من النوع T. هذا التصميم المتطور والبسيط والأنيق يلغي تمامًا الحاجة إلى اللحام الميداني المرهق، أو الخيوط، أو البراغي الميكانيكية المعقدة، مما يؤدي إلى تبسيط عملية التجميع بأكملها بشكل كبير.

من خلال استخدام حشوات مطاطية ذاتية الغلق SBR أو NBR أو EPDM عالية الجودة، يحقق الاتصال إحكامًا استثنائيًا وطويل الأمد للماء. توفر هذه البنية المشتركة الذكية مزايا تشغيلية متميزة للطواقم الميدانية ومشغلي الأنظمة:

• قدرة الانحراف الزاوي: يسمح المفصل بأمان بحركة زاوية كبيرة، مما يسمح لخط الأنابيب بالتنقل بأمان في منحنيات التضاريس الشاملة والتموجات اللطيفة دون الحاجة إلى تركيب مكلف لتركيبات الأنابيب ذات الزوايا الإضافية.
• المرونة الطولية: إنها تستوعب بشكل مريح الحركة المحورية، وتمتص بشكل طبيعي الضغط الهائل الناتج عن التمدد الحراري الموسمي، والهزات الزلزالية البسيطة، والتسوية التدريجية للأساس على مر العقود.
• الختم الهيدروديناميكي الآمن ضد الفشل: مع زيادة ضغط السائل الداخلي داخل النظام، تضغط القوة الهيدروديناميكية فعليًا على الحشية المطاطية بشكل أكثر إحكامًا على الجدران المعدنية للمقبس، مما يعزز بشكل فعال سلامة الختم تحت أحمال التشغيل الثقيلة.

خصائص المواد والميكانيكية

على المستوى المعدني المجهري، يتم تنظيم جرافيت الكربون الموجود داخل الحديد المرن لدينا في عقيدات كروية بدلاً من الرقائق الهشة المتقاطعة الموجودة في الحديد الزهر الرمادي القياسي. هذا التحول المعدني العميق هو السر الأساسي وراء القدرات الفيزيائية الاستثنائية للأنبوب.

يطلب مهندسو المشاريع والمتخصصون في مجال المشتريات مواد أساسية لن تفشل في ظل الضغوط البيئية التي لا يمكن التنبؤ بها. يقدم هذا الأنبوب أداءً استثنائيًا على جميع الجبهات الميكانيكية:

• قوة الشد الاستثنائية (≥ 420 ميجا باسكال): إنها تقاوم بشدة قوى السحب والضغوط الهيدروليكية الداخلية العالية، مما يضمن بقاء خط الأنابيب سليمًا تمامًا حتى في ظل الصدمات الهيدروليكية الشديدة أو أحداث المطرقة المائية المفاجئة.
• قوة إنتاجية عالية (≥ 300 ميجاباسكال): يمكن للمادة أن تتحمل بسهولة الضغط الهائل من أعماق الخنادق العميقة وحركة مرور المركبات العلوية دون هوادة دون التعرض لأي تشوه هيكلي دائم.
• استطالة فائقة: مع معدل استطالة ملحوظ يصل إلى ≥10% (لأحجام DN80-1000)، يُظهر الأنبوب مرونة تشبه الفولاذ، وينحني بشكل كبير لامتصاص الطاقة قبل الوصول إلى نقطة الانهيار، وهو أمر بالغ الأهمية للتركيبات في المناطق المعرضة للزلازل.
• الصلابة التي يمكن التحكم فيها (≥ 230 HB): على الرغم من أنها قوية بما يكفي لمقاومة التآكل الخارجي العنيف الناتج عن الردم الصخري، إلا أن الصلابة التي يتم التحكم فيها تضمن إمكانية قطع الأنبوب وحفره واستغلاله بكفاءة في الموقع باستخدام أدوات المرافق القياسية.

الطلاءات والبطانات المضادة للتآكل

يمكن أن تؤدي حموضة التربة العالية والتيارات الكهربائية الشاردة وتركيبات السوائل العدوانية كيميائيًا إلى تدهور البنية التحتية غير المحمية تحت الأرض بسرعة. ولمواجهة هذه الحتمية، نقدم مجموعة واسعة ومتخصصة للغاية من البطانات الداخلية والطلاءات الخارجية، لتحويل الحديد الخام إلى قناة لا يمكن اختراقها.

يعد اختيار الحاجز الواقي الصحيح أمرًا حيويًا لزيادة العمر التشغيلي لشبكة نقل السوائل لديك. تتضمن خيارات الحماية القابلة للتخصيص بدرجة كبيرة ما يلي:

• البطانات الداخلية المتقدمة: تعمل الخيارات مثل الأسمنت المقاوم للكبريتات والأسمنت عالي الألومنيوم على خلق بيئة سلسة وقلوية للغاية تمنع بشكل فعال حدوث السل وتراكم القشور، مما يضمن معدلات تدفق ثابتة وجودة مياه نقية. بالنسبة للنفايات السائلة الصناعية شديدة التآكل، يوفر إيبوكسي السيراميك الخاص بنا درعًا زجاجيًا ناعمًا وخاملًا كيميائيًا.
• الطلاءات الخارجية القوية: يتم توفير الحماية الغلفانية النشطة من خلال بخاخات الزنك أو سبائك الألومنيوم عالية النقاء، والتي تضحي بنفسها بأمان لحماية الركيزة الحديدية الأساسية. عادةً ما يتم إغلاق هذا بطبقة نهائية كثيفة من البيتومين أو الإيبوكسي لمنع تغلغل الرطوبة تمامًا.
• حلول البيئة القاسية: بالنسبة للتربة الشديدة العدوانية أو المشبعة بالمياه أو الملوثة، توفر طبقات البولي يوريثين (PU) للخدمة الشاقة أو الأكمام المصنوعة من البولي إيثيلين المبثوقة درعًا ماديًا سميكًا يعزل الأنبوب تمامًا عن العناصر المحيطة المسببة للتآكل.

المواصفات والمعايير الامتثال

إن تلبية المتطلبات الصارمة للغاية لتطوير البنية التحتية العالمية يتطلب التزامًا صارمًا وثابتًا ببروتوكولات التصنيع الدولية. يتم تصنيع أنظمة الأنابيب لدينا واختبارها بدقة لتتجاوز معايير الصناعة الأكثر تطلبًا، مما يضمن التوافق والسلامة المطلقين.

نحن نقدم خيارات شاملة للتحجيم وفئة الضغط لتتوافق تمامًا مع حساباتك الهيدروليكية المحددة ومتطلبات التدفق وظروف الموقع:

• نطاق الحجم الموسع: متوفر من DN80 صغير الحجم للغاية لخطوط التوزيع السكنية المحلية، ويمتد حتى يصل إلى DN2600 الضخم لأنابيب نقل المياه الإقليمية الرئيسية.
• سُمك جدار متعدد الاستخدامات: اختر من بين الفئة K التقليدية (K7 إلى K12) لتطبيقات الخدمة الشاقة القوية التي لا يمكن التنبؤ بها إلى حد كبير، أو الفئة C الحديثة (C25 إلى C100) التي تم تحسينها بذكاء لضغوط تشغيل محددة، مما يقلل بشكل كبير من وزن المواد غير الضرورية وتكاليف المناولة.
• الاعتماد العالمي: متوافق تمامًا مع المعايير الدولية الهامة بما في ذلك ISO2531 لتطبيقات مياه الشرب، وEN598 للصرف الصحي القوي، وBS6920 للنقل الآمن لمياه الشرب، مما يوفر دليلًا لا يمكن إنكاره على الجودة للسلطات البلدية وأصحاب المصلحة في المشروع.

كفاءة التثبيت وفعالية التكلفة

تمتد القيمة الحقيقية القابلة للقياس لنظام الأنابيب إلى ما هو أبعد من سعر الشراء الأولي. تم تصميم أنبوب حديد الدكتايل من النوع T خصيصًا لخفض تكاليف العمالة في الموقع بشكل كبير، وتسريع الجداول الزمنية للمشروع، والتخلص فعليًا من ميزانيات الصيانة بعد التثبيت.

يدرك المقاولون ومشغلو المرافق ومديرو المشاريع باستمرار فوائد مالية كبيرة من خلال تصميم الأنابيب الذكي للغاية والملائم للمقاولين:

• التجميع السريع بالضغط: يتيح التصميم البديهي للمقبس والحنفية لأطقم التركيب توصيل قطاعات الأنابيب الكبيرة بسرعة باستخدام أدوات الرفع الميكانيكية الأساسية. وهذا يقلل تمامًا من الحاجة إلى أطقم اللحام المتخصصة أو آلات التوصيل الثقيلة والمكلفة.
• التركيب في جميع الأحوال الجوية: على عكس بعض الأنابيب البلاستيكية الاصطناعية التي تتطلب تحكمًا صارمًا في درجة الحرارة الجافة للحام الصهر الحراري، يمكن ربط أنابيب الحديد المطاوع الخاصة بنا بشكل موثوق في الأمطار الغزيرة أو الطين العميق أو ظروف التجمد، مما يمنع تأخير المشاريع المرتبط بالطقس المكلف بشكل لا يصدق.
• انخفاض متطلبات الفراش: إن الصلابة الهيكلية المتأصلة الهائلة لأنابيب حديد الدكتايل تعني أنها تعتمد بشكل أقل بكثير على أغلفة التربة المستوردة المضغوطة تمامًا. ويمكن في كثير من الأحيان وضعها مباشرة في التربة المحلية المحفورة، مما يقلل بشكل كبير من التكاليف الباهظة المرتبطة باستيراد مواد الفراش الرملية أو الحصى المتخصصة.
• عائد استثمار استثنائي طويل الأجل: مع عمر خدمة حقيقي مثبت غالبًا ما يتجاوز قرنًا كاملاً، فإن تكلفة دورة الحياة السنوية للحديد المرن منخفضة بشكل استثنائي، مما يوفر قيمة طويلة الأجل لا مثيل لها لمشغلي المرافق ودافعي الضرائب على حد سواء.

تطبيقات متعددة الاستخدامات

إن القدرة الفائقة على التكيف لأنابيب الحديد الدكتايل من النوع T تجعلها المادة المفضلة المفضلة عبر مجموعة متنوعة للغاية من قطاعات البنية التحتية الحيوية. إن بنيتها القوية والمقاومة للصدمات وبطاناتها الكيميائية القابلة للتخصيص بالكامل تسمح لها بالتعامل مع كل شيء بدءًا من مياه الشرب النقية وحتى الملاط الصناعي عالي الكشط.

تعمل حلول الأنابيب المتميزة لدينا حاليًا على تعزيز التميز التشغيلي والسلامة البيئية في العديد من البيئات الصعبة حول العالم:

• شبكات مياه الشرب: نقل مياه الشرب النظيفة بشكل آمن وصحي من خزانات المعالجة عن بعد مباشرة إلى شبكات التوزيع الحضرية دون أي خطر للتلوث الثانوي أو الترشيح الكيميائي.
• مياه الصرف الصحي والصرف الصحي: التعامل بسهولة مع غازات كبريتيد الهيدروجين شديدة التآكل والجسيمات الصلبة الكاشطة الموجودة في أنظمة جمع مياه الصرف الصحي البلدية وأنظمة التخلص من النفايات السائلة الصناعية الثقيلة.
• أنظمة مكافحة الحرائق ذات الضغط العالي: توفر قوة الانفجار التي لا تنضب والمقاومة الحرارية اللازمة لشبكات إخماد الحرائق المهمة والمنقذة للحياة في المجمعات التجارية والصناعية الضخمة.
• الري الزراعي: توصيل كميات كبيرة من المياه عبر مسافات شاسعة لدعم العمليات الزراعية واسعة النطاق، وتحمل بسهولة التعرض القاسي للأشعة فوق البنفسجية والتأثيرات المادية للمنشآت فوق الأرض.
• الهندسة الجيوتقنية: تُستخدم بشكل متكرر كدعائم قوية لا تنضب لتثبيت الأرض في الأساسات المعمارية المعقدة، مما يؤدي إلى الاستفادة بشكل مثالي من قوة الضغط الهائلة.

لماذا تختارنا؟

يعد اختيار شريك التصنيع المناسب أمرًا بالغ الأهمية لنجاح مشروعك مثل اختيار الأنبوب المناسب. نحن ملتزمون بشدة بتمكين مشاريع البنية التحتية واسعة النطاق لديك بدقة تصنيع لا مثيل لها وخبرة لوجستية سلسة ودعم فني عميق.

وهذا هو بالضبط السبب الذي يجعل فرق المشتريات من الدرجة الأولى، ومهندسي البلديات، ومطوري البنية التحتية العالمية يثقون باستمرار في مرافق التصنيع لدينا:

• مرافق التصنيع المتقدمة: نحن نستخدم أحدث آلات الصب بالطرد المركزي المؤتمتة بالكامل وأفران التلدين ذات الدقة العالية التي يتم التحكم فيها بواسطة الكمبيوتر، مما يضمن أن كل أنبوب فردي يظهر تناسقًا معدنيًا لا تشوبه شائبة ودقة أبعاد دقيقة.
• مراقبة الجودة الصارمة: بدءًا من التحليل الطيفي للمواد الخام في المسبك وحتى اختبار الضغط الهيدروستاتيكي الصارم للمنتج النهائي، تضمن بروتوكولات الفحص الشاملة متعددة المراحل لدينا معدل خلو من العيوب قبل مغادرة أي شحنة أرصفة السفن لدينا.
• حلول هندسية مخصصة: نحن لا نقوم فقط بتوريد الأنابيب الخام؛ نحن نقدم حلول السوائل الشاملة. يتعاون فريقنا الهندسي المتخصص معك مباشرةً لتحديد البطانات الداخلية والطلاءات الخارجية وفئات سمك الأنابيب المطلوبة لكيمياء التربة وديناميكيات السوائل المحددة لديك.
• الخبرة اللوجستية العالمية: نحن نفهم بعمق التعقيدات المالية الشديدة للجداول الزمنية للمشاريع الدولية. تضمن شبكة سلسلة التوريد القوية للغاية لدينا وطرق التغليف الآمنة والمتينة وصول المواد الهامة الخاصة بك إلى الموقع، في الموعد المحدد تمامًا، وفي حالة جيدة.

الأسئلة المتداولة (الأسئلة الشائعة)

لتقديم المساعدة الكاملة لفرق الهندسة والمشتريات لديك في اتخاذ قرارات مستنيرة ومبنية على البيانات، قمنا بتجميع إجابات تفصيلية على الاستفسارات الفنية الأكثر شيوعًا فيما يتعلق بأنظمة أنابيب حديد الدكتايل الخاصة بنا.

• س1: كيف يتكيف مفصل الدفع مع التسوية الأرضية الشديدة؟
  ج: يستخدم المفصل من النوع T حشية مطاطية عالية المرونة ومميزة بشكل خاص. بمجرد إدخال الحنفية بالكامل في المقبس، تسمح هندسة المفصل بما يصل إلى 5 درجات من الانحراف الزاوي وانزلاق طولي طفيف. تعمل هذه المرونة المدمجة على امتصاص الضغط الهائل الناجم عن التسوية الأرضية التفاضلية بأمان، مما يمنع تمزق الأنابيب مع الحفاظ على ختم صارم ومقاوم للماء عالي الضغط.
• س 2: ما هو الفرق الأساسي بين سمك جدار الفئة K والفئة C؟
  ج: الفئة K (على سبيل المثال، K9) عبارة عن تصنيف تقليدي للسمك يعتمد على صيغة رياضية قياسية، مما يوفر جدارًا أثقل وقويًا للغاية ومناسبًا للأحمال الخارجية الشديدة أو غير المتوقعة. الفئة C (على سبيل المثال، C40) هي تصنيف أكثر حداثة يعتمد على الأداء ويتم تحديده مباشرة من خلال ضغط التشغيل المسموح به للأنبوب (بالبار). تتيح الفئة C استخدامًا محسّنًا للغاية للمواد، مما يؤدي إلى تقليل الوزن وتكاليف المناولة مع الاستمرار في تلبية متطلبات الضغط الهيدروليكي المحددة بشكل مثالي.
• س3: ما هي البطانة الداخلية التي يجب اختيارها لنقل مياه الصرف الصحي بشكل عدواني؟
  ج: بالنسبة لمياه الصرف الصحي البلدية القياسية، يوفر الأسمنت عالي الألومنيوم أو الأسمنت المقاوم للكبريتات حماية ممتازة وطويلة الأمد ضد غاز كبريتيد الهيدروجين المسبب للتآكل. ومع ذلك، بالنسبة لمياه الصرف الصحي الصناعية شديدة التآكل أو مياه الصرف الصحي ذات التقلبات الشديدة في درجة الحموضة، يوصى بشدة باستخدام بطانة إيبوكسي السيراميك أو البولي يوريثين (PU) نظرًا لخمولها الكيميائي المطلق ومقاومتها الفائقة للتآكل.
• س 4: هل يمكن تركيب هذه الأنابيب بأمان في التربة شديدة التآكل والمشبعة بالمياه؟
  ج: نعم. بالنسبة لبيئات التربة شديدة العدوانية (مثل المناطق الساحلية أو الحقول الصناعية)، قد لا تكون طبقات الزنك والقار القياسية كافية. نحن نوصي بشدة باستخدام الطلاء الخارجي من مادة البولي يوريثين (PU) المبثوق أو تغليف الأنابيب بغطاء واقٍ من مادة PE (البولي إيثيلين) أثناء تركيب الخندق. تعمل هذه الطرق المتقدمة على عزل الركيزة الحديدية تمامًا عن التيارات الكهربائية الشاردة وإلكتروليتات التربة المسببة للتآكل.
• س 5: هل الحشيات المطاطية مقاومة للتدهور الميكروبيولوجي بمرور الوقت؟
  ج: بالتأكيد. يتم تركيب حشوات EPDM وNBR وSBR الخاصة بنا كيميائيًا خصيصًا لتطبيقات المرافق القاسية تحت الأرض. إنها مقاومة للغاية للهجوم الميكروبيولوجي، واختراق الجذور، وتدهور الأوزون، والمواد الكيميائية القاسية لمعالجة المياه (مثل الكلور عالي التركيز)، مما يضمن أن ختم المفاصل يدوم بسهولة لفترة أطول من عمر التصميم الهيكلي لخط الأنابيب نفسه.
